Ana
| Ürün serisi |
Harmony XB5
Harmony XB4
|
| Ürün ya da bileşen tipi |

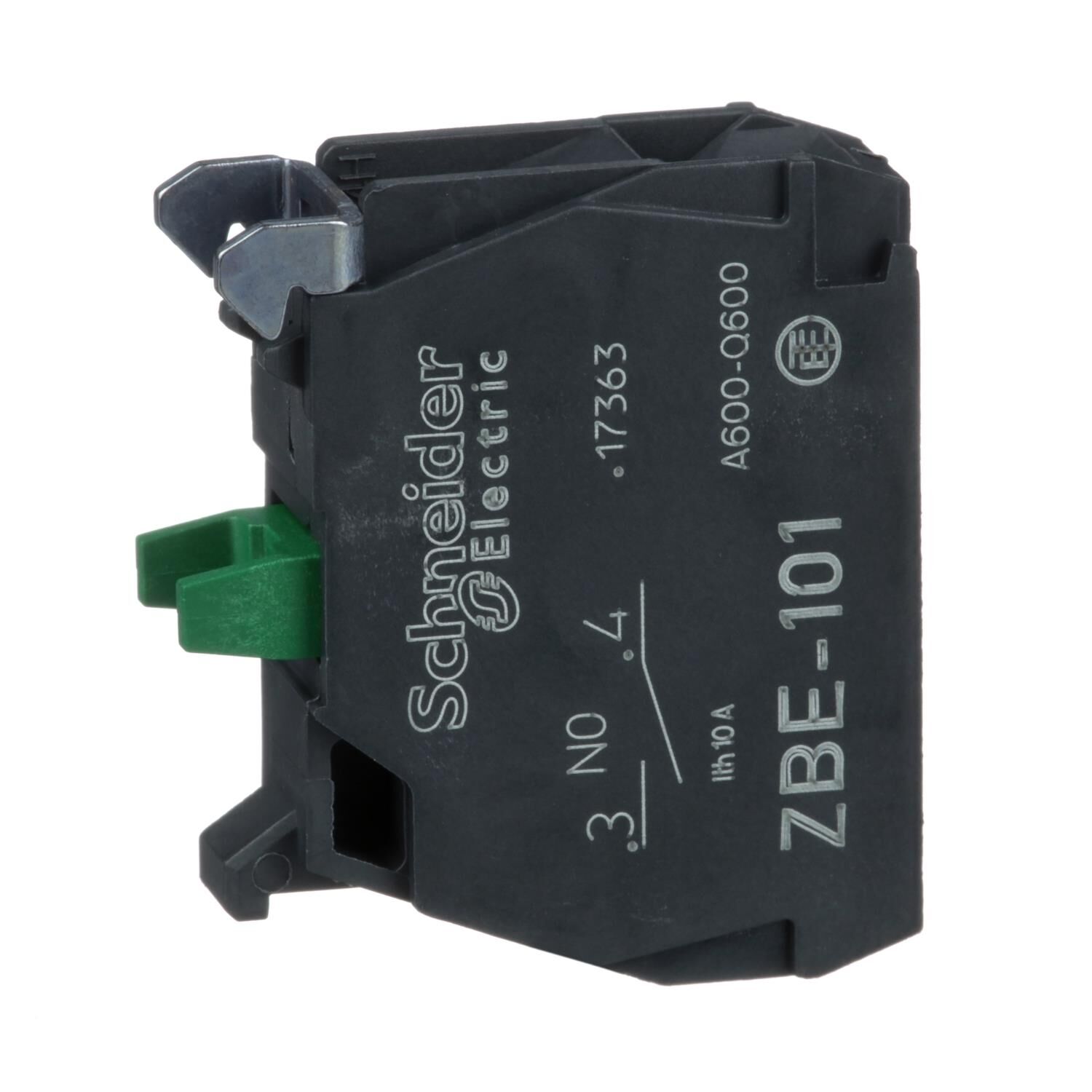

Kontak bloğu
|
| Ürün grubu |
ZBE
|
| Bölünemez miktar başına satış |
5
|
| IP koruma derecesi |
IP20 'e uygunIEC 60529
|
| Kontak işlemi |
Yavaş kesen
|
| Kontak bloğu tipi |
Tek
|
| Kontak kullanımı |
Standart kontaklar
|
| Bağlantılar - terminaller |
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1
|
Tamamlayıcı
| Ürün ağırlığı |
0,011 kg
|
| Kontak tipi ve düzenleme |
1 NA
|
| Pozitif açıklık |
Olmadan
|
| Çalışma hareketi |
2,6 mm (Elektrik durumu değişimi YOK)
4,3 mm (toplam hareket)
|
| Çalışma gücü |
2,3 N Elektrik durumu değişimi YOK
|
| Mekanik dayanıklılık |
10000000 cycles
|
| Sıkma torku |
0,8…1,2 N.m 'e uygunIEC 60947-1
|
| Vida başının şekli |
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
|
| Kontak malzemesi |
Gümüş alaşım (Ag/Ni)
|
| Kisa devre korumasi |
10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1
|
| [Ith] klasik açık hava termik akımı |
10 A 'e uygunIEC 60947-5-1
|
| [Ui] nominal yalıtım voltajı |
600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947-1
|
| [Ie] nominal çalışma akımı |
3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1
|
| Elektrik dayanıklılığı |
1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
|
| Bloğun montajı |
Ön montaj
|
| Elektrik yapısı kodu |
C1 (miktar <= 9)
C2 (miktar <= 7)
C3 (miktar <= 6)
C4 (miktar <= 4)
C5 (miktar <= 5)
C6 (miktar <= 3)
C7 (miktar <= 4)
C8 (miktar <= 2)
C9 (miktar <= 3)
C12 (miktar <= 6)
M1 (miktar <= 6)
M2 (miktar <= 4)
M3 (miktar <= 4)
M5 (miktar <= 2)
M6 (miktar <= 2)
M7 (miktar <= 6)
M8 (miktar <= 4)
M9 (miktar <= 2)
SF1 (miktar <= 3)
SF2 (miktar <= 2)
MF1 (miktar <= 2)
MF2 (miktar <= 2)
C10 (miktar <= 2)
M4 (miktar <= 2)
C13 (miktar <= 1)
|
| Cihaz sunumu |
Temel elaman
|
Ortam
| Koruyucu bakım |
TH
|
| Depolama ortam koşulları |
-40…70 °C
|
| Nominal çalışma ortam sıcaklığı |
-40…70 °C
|
| Standartlar |
CSA C22.2 No 14
IEC 60947-5-1
UL 508
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-4
JIS C8201-1
|
| Ürün sertifikaları |
CCC
UL
DNV
GL
GOST
LROS (Lloyds register of shipping)
BV
CSA
|
| Titreşim direnci |
5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6
|
| Darbe dayanımı |
30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
|
Paketleme üniteleri
| Unit Type of Package 1 |
PCE
|
| Number of Units in Package 1 |
1
|
| Package 1 Height |
1,000 cm
|
| Package 1 Width |
2,500 cm
|
| Package 1 Length |
3,000 cm
|
| Package 1 Weight |
9,000 g
|
| Unit Type of Package 2 |
BB1
|
| Number of Units in Package 2 |
5
|
| Package 2 Height |
4,500 cm
|
| Package 2 Width |
5,500 cm
|
| Package 2 Length |
5,500 cm
|
| Package 2 Weight |
52,300 g
|
| Unit Type of Package 3 |
S03
|
| Number of Units in Package 3 |
800
|
| Package 3 Height |
30,000 cm
|
| Package 3 Width |
30,000 cm
|
| Package 3 Length |
40,000 cm
|
| Package 3 Weight |
8,691 kg
|
Sürdürülebilirlik Teklifi
| REACh Düzenlemesi |
 REACh Bildirisi
|
| REACh, SVHC içermez |
Evet
|
| EU RoHS Direktifi |
Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
EU RoHS Bildirisi
|
| Toksik ağır metal içermez |
Evet
|
| Cıva içermez |
Evet
|
| Çin RoHS Düzenlemesi |
Çin RoHS beyanı
|
| RoHS muafiyet bilgileri |
Evet
|
| WEEE |
Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
|
