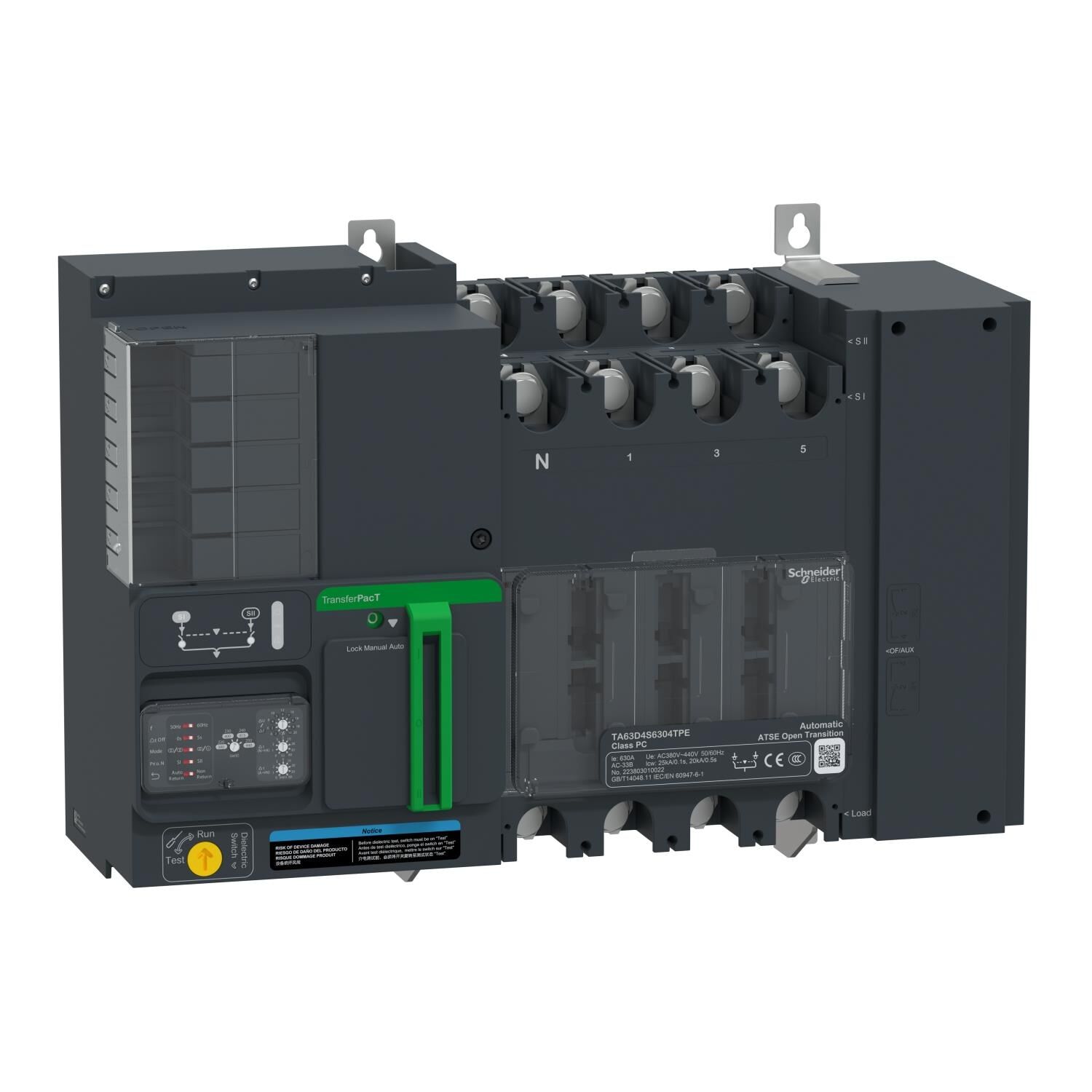

Schneider Electric TA63D4S4004TPE 4X400A Transfer Anahtarı
Ürün serisi
TransferPacT
Ürün ya da bileşen tipi
Otomatik aktarım anahtarı
cihaz uygulaması
Besleme kaynağını değiştirme
Kutup tanımı
4P
Şebeke tipi
AC
Şebeke frekansı
50/60 Hz
aşağı bağlantı
Vidalı
Montaj Tipi
Sabit
üst bağlantı
Vidalı
kontak konum göstergesi
Evet
[Icm] nominal kısa devre kapama kapasitesi
40 kA sadece yük ayırıcı 400 V AC -de 50 Hz
330 kA şebeke tarafı koruma devre kesicisi ile 400 V AC -de 50 Hz
yalıtıma uygunluk
Evet
aktarım anahtarı sınıfı
PC
kontak konumunun sayısı
3
sinyal kontakları düzenleme
1 NA + 2 NK
1 NK + 2 NA
2 NA
Utilization category
AC-33B
[Ue] nominal çalışma voltajı
400 V AC 50/60 Hz
Kontrol tipi
Döner düğme
Selektör anahtarı
çalışma modu
Manuel
Otomatik
montaj desteği
Plaka
Kilitleme seçenekleri tanımı
KAPALI konumda kilit
SI / SII konumunda asma kilit
nominal görev
Kesintisiz
[Ui] nominal yalıtım voltajı
Switch: 800 V
Controller: 500 V
[Uimp] nominal darbe dayanım voltajı
Switch: 12 kV
Controller: 6 kV
[Ie] nominal çalışma akımı
400 A
mekanik kilitleme
Mekanik kilitleme ile
mekanik dayanıklılık
10000 cycles
bağlantı aralığı
45 mm
yerel sinyalleme
Güç AÇIK: LED göstergesi (yeşil)
Alarm: LED göstergesi (kırmızı)
[Icw] nominal kısa süreli dayanma akımı
20 kA süresince 0,5 sn
25 kA süresince 0.1 s
Yükseklik
341 mm
Genişlik
467 mm
Derinlik
185,8 mm
Ürün ağırlığı
22,8 kg
[Ith] klasik açık hava termik akımı
400 A -de 60 °C
Standartlar
IEC 60947-6-1
Ürün sertifikaları
CE
CB
CCC
IP koruma derecesi
Ön yüz: IP40 auto mode
Inside the enclosure: IP20 manual mode
Nominal çalışma ortam sıcaklığı
-25…70 °C
Depolama ortam koşulları
-40…85 °C
kirletme derecesi
3
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
36,000 cm
Package 1 Width
60,000 cm
Package 1 Length
80,000 cm
Package 1 Weight
36,000 kg
