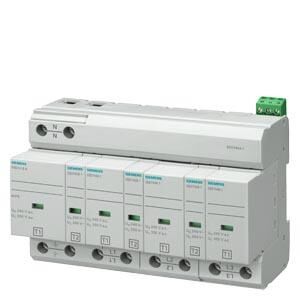

Siemens 5SD7444-1 Kutuplu B+C Sınıfı Kombine Parafudr
norm IEC 61643-11: 2011, EN 61643-11: 2012
ürün tanımı Aşırı gerilim koruma cihazı
SPD sınıflandırması EN 61643-11 uyarınca
● kontrol sınıfı I tip 1 Evet
● test sınıfı II tip 2 Evet
● kontrol sınıfı III tip 3 Hayir
SPD giriş sayısı 1
ürün modeli Parafudr kombinasyonu
kutup modeli 3+N/PE
koruma yollarını tanımlama L-N, L-PE, N-PE
aksesuar 3 x 5SD7428-1 + 1 x 5SD7418-0 + 3 x 5SD7448-1
sabitleme türü Şapkalı ray NS 35
malzeme muhafaza PBT
kirlilik derecesi 2
aşırı gerilim kategorisi IEC 61010-1 uyarınca III
IP koruma türü tüm terminallerin bağlanması durumunda IP20
şok hızlanma 25 gn
titreşim hızlanması 5 Hz ... 500 Hz'de 2,5 saat ile sınırlanmış
aks başına
5 gn
bağıl nem işletim sırasında 5 ... 95 %
kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m
genişlik 142,8 mm
yükseklik 95 mm
derinlik 71,5 mm
net ağırlık 1 236 g
Elektrik verileri
dağıtım sistemi türü TT, TN-S
işletim gerilimi
● AC'de 230 V
değer aralığı işletim frekansı 50 / 60 Hz
daimi işletme gerilimi
● AC'de maksimum 350 V
● N ve PE arasında AC'de maksimum 350 V
● L ve (PE)N arasında AC'de maksimum 350 V
alınan görünür güç maksimum 300 mVA
deşarj akımı
● L ve (PE)N arasında (8/20) µs'de 25 kA
● L ve PE arasında (8/20) µs'de 25 kA
● N ve PE arasında (8/20) µs'de 100 kA
