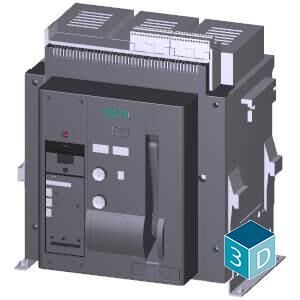

Siemens 3WT8202-5AA00-0AA2 3X2000A 66kA Termik Manyetik Şalter

ürün marka adı SENTRON

ürün tanımı açık devre kesici 3WT

ürün modeli IEC 60947-2

çalıştırma elemanı modeli Çalıştırma düğmesi

aşιrι akım tetikelyici modeli ETU35WT

Genel teknik veriler

kutup sayısı 3

devre kesici ebadı II

mekanik kullanım süresi (işletim çevrimleri) tipik 12 000

elektrikli işletim süresi (işletim çevrimleri) tipik 4 000

kullanım kategorisi B

Karakteristik eğri geçiş akımı karakteristiği DS_3WT8

Ülke kodu EN

Güç şalteri ana model 3WT8

referans işareti DIN 40719 uyarınca genişletilmiş IEC 204-2

uyarınca IEC 750 uyarınca

Q

Gerilim

Nominal işletim gerilimi Ue maks. 500 V

Ölçülen izolasyon gerilimi Ui 1 000 V

● izolasyon gerilimi anma değeri 690 V

● izolasyon gerilimi (Ui) AC'de anma değeri 1 000 V

şok gerilim mukavemeti anma değeri 12 kV

işletim gerilimi

● AC'de 50/60 Hz'de anma değeri 500 V

Koruma sınıfı

IP koruma türü IP20

Ana devre

işletim frekansı 1 anma değeri 50 Hz

Yardımcı devre

CO kontak sayısı yardımcı kontaklar için 0

açıcı sayısı yardımcı kontaklar için 2

kapayıcı sayısı yardımcı kontaklar için 2

işletim akımı yardımcı kontaklar AC-15'te 230 V'ta 6 A

Uygunluk

● kullanma uygunluğu ayırma anahtarı Evet

Ürün Detayı

ürün bileşeni

● alarm anahtarı Hayir

● yardιmcι anahtar Evet

Ürün fonksiyonu

ürün fonksiyonu

● aşırı yük koruması Evet

Kısa devre

sınır kısa devre akımı kesme kapasitesi (Icu)

● 500 V'ta anma değeri 66 kA
