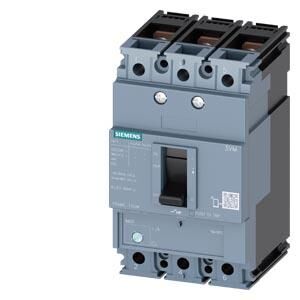

Siemens 3VM1140-3EE32-0AA0 3X40A 25kA Termik Manyetik Şalter
ürün marka adı SENTRON
ürün tanımı Kompakt devre kesici
ürün modeli Tesis koruması
aşιrι akım tetikelyici modeli TM220
aşιrι akım devindiricisinin koruma fonksiyonu LI
kutup sayısı 3
Genel teknik veriler
izolasyon gerilimi / anma değeri 800 V
işletim gerilimi / AC'de / 50/60 Hz'de / anma değeri 500 V
işletim gerilimi / DC'de / anma değeri 500 V
işletim gerilimi / AC'de / anma değeri 690 V
güç kaybı [W] / maksimum 11 W
güç kaybı [W] / akım anma değerinde / AC'de / sıcak işletim
durumunda / kutup başına
3,6 W
mekanik kullanım süresi (işletim çevrimleri) / tipik 15 000
elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415
V'ta
6 000
ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre
ve aşırı yük koruması
Hayir
toprak hattı denetimi modeli Yok
ürün fonksiyonu
● iletişim fonksiyonu Hayir
● diğer ölçüm fonksiyonları Hayir
MB başına net ağırlık 970 g
Elektrik
işletim akımı
● 40 °C'de 40 A
● 45 °C'de 40 A
● 50 °C'de 40 A
● 55 ℃'de 39 A
● 60 °C'de 39 A
● 65 °C'de 38 A
● 70 °C'de 37 A
Anahtarlama kapasitesi IEC 60947
devre kesicinin anahtarlama kapasitesi sınıfı N
sınır kısa devre akımı kesme kapasitesi (Icu)
● 240 V'ta 36 kA
● 415 V'ta 25 kA
● 440 V'ta 16 kA
● 500 V'ta 7 kA
