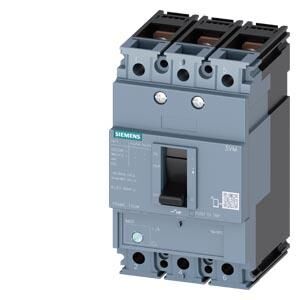

Siemens 3VM1116-3EE32-0AA0 3X160A 25kA Termik Manyetik Şalter 112-160A
ürün marka adı SENTRON
ürün tanımı Kompakt devre kesici
ürün modeli Tesis koruması
aşιrι akım tetikelyici modeli TM220
aşιrι akım devindiricisinin koruma fonksiyonu LI
kutup sayısı 3
Genel teknik veriler
izolasyon gerilimi / anma değeri 800 V
işletim gerilimi / AC'de / 50/60 Hz'de / anma değeri 500 V
işletim gerilimi / DC'de / anma değeri 500 V
işletim gerilimi / AC'de / anma değeri 690 V
güç kaybı [W] / maksimum 38 W
güç kaybı [W] / akım anma değerinde / AC'de / sıcak işletim
durumunda / kutup başına
12,67 W
mekanik kullanım süresi (işletim çevrimleri) / tipik 15 000
elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415
V'ta
6 000
ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre
ve aşırı yük koruması
Hayir
toprak hattı denetimi modeli Yok
ürün fonksiyonu
● iletişim fonksiyonu Hayir
● diğer ölçüm fonksiyonları Hayir
MB başına net ağırlık 1,001 kg
Elektrik
işletim akımı
● 40 °C'de 160 A
● 45 °C'de 160 A
● 50 °C'de 160 A
● 55 ℃'de 158 A
● 60 °C'de 155 A
● 65 °C'de 153 A
● 70 °C'de 150 A
Anahtarlama kapasitesi IEC 60947
devre kesicinin anahtarlama kapasitesi sınıfı N
sınır kısa devre akımı kesme kapasitesi (Icu)
● 240 V'ta 36 kA
● 415 V'ta 25 kA
● 440 V'ta 16 kA
● 500 V'ta 7 kA
