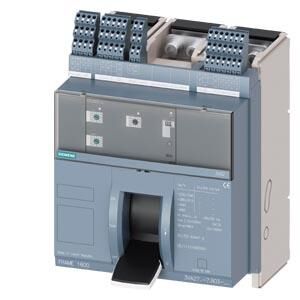

Siemens 3VA2712-5AB03-0AA0 3X1250A 55kA Termik Manyetik Şalter
ürün marka adı SENTRON
anahtar tahriki modeli manüel tahrik
anahtar tahriki modeli / motor tahriki Hayir
Genel teknik veriler
kutup sayısı 3
mekanik kullanım süresi (işletim çevrimleri) / tipik 1 000
Gerilim
izolasyon gerilimi / anma değeri 1 000 V
işletim gerilimi / AC'de / 50/60 Hz'de / anma değeri 690 V
IP koruma türü IP20
● IP koruma türü / ön tarafta IP20
güç kaybı [W] / akım anma değerinde / AC'de / sıcak işletim
durumunda / kutup başına
47 W
Yardımcı devre
CO kontak sayısı / yardımcı kontaklar için 4
Uygunluk
kullanma uygunluğu tertibat koruma
Ayarlanabilir parametreler
akım ayarlanabilir aktivasyon değeri / akıma bağlı aşırı yük
tetikleyici / başlangıç değeri
500 A
ürün bileşeni
● alarm anahtarı Evet
● gerilim tetikleyicisi Hayir
● alçak gerilim tetikleyicisi Hayir
ürün ilavesi / opsiyonel / motor tahriki Hayir
Ürün fonksiyonu
ürün fonksiyonu
● topraklama koruması Hayir
Kısa devre
işletim kısa devre akımı kesme kapasitesi (Ics)
● 415 V'ta / anma değeri 55 kA
● 500 V'ta / anma değeri 36 kA
● 690 V'ta / anma değeri 25 kA
sınır kısa devre akımı kesme kapasitesi (Icu)
● 415 V'ta / anma değeri 55 kA
● 440 V'ta / anma değeri 55 kA
● 500 V'ta / anma değeri 36 kA
● 690 V'ta / anma değeri 25 kA
Bağlantılar
elektrik bağlantısı modeli / ana devre için bara bağlantısı
Mekanik Tasarım
yükseklik 296 mm
genişlik 210 mm
derinlik 183 mm
sabitleme türü sabit monte
net ağırlık 14 kg
