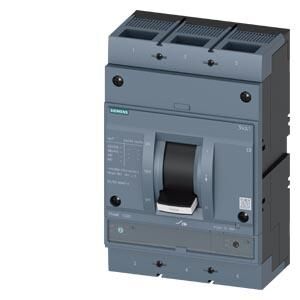

Siemens 3VA1510-5EF32-0AA0 3X1000A 55kA Termik Manyetik Şalter
ürün marka adı SENTRON
ürün tanımı Kompakt devre kesici
ürün modeli Tesis koruması
aşιrι akım tetikelyici modeli TM240
aşιrι akım devindiricisinin koruma fonksiyonu LI
kutup sayısı 3
Genel teknik veriler
izolasyon gerilimi / anma değeri 800 V
işletim gerilimi / DC'de / anma değeri 750 V
işletim gerilimi / AC'de / anma değeri 690 V
güç kaybı [W] / maksimum 330 W
güç kaybı [W] / akım anma değerinde / AC'de / sıcak işletim
durumunda / kutup başına
110 W
mekanik kullanım süresi (işletim çevrimleri) / tipik 10 000
elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415
V'ta
4 900
elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 3 400
ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre
ve aşırı yük koruması
Hayir
toprak hattı denetimi modeli Yok
ürün fonksiyonu
● iletişim fonksiyonu Hayir
● diğer ölçüm fonksiyonları Hayir
MB başına net ağırlık 13,506 kg
Elektrik
işletim akımı
● 40 °C'de 1 000 A
● 45 °C'de 1 000 A
● 50 °C'de 1 000 A
● 55 ℃'de 975 A
● 60 °C'de 950 A
● 65 °C'de 925 A
● 70 °C'de 900 A
Anahtarlama kapasitesi IEC 60947
devre kesicinin anahtarlama kapasitesi sınıfı M
sınır kısa devre akımı kesme kapasitesi (Icu)
● 240 V'ta 85 kA
● 415 V'ta 55 kA
● 440 V'ta 55 kA
● 500 V'ta 36 kA
