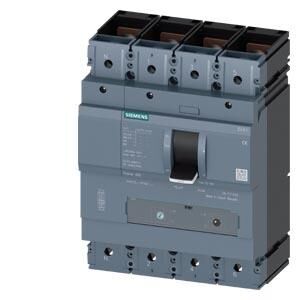

Siemens 3VA1332-4EF42-0AA0 4X320A 36kA Termik Manyetik Şalter 220-320A
ürün marka adı SENTRON
ürün tanımı Kompakt devre kesici
ürün modeli Tesis koruması
aşιrι akım tetikelyici modeli TM240
aşιrι akım devindiricisinin koruma fonksiyonu LI
kutup sayısı 4
Genel teknik veriler
izolasyon gerilimi / anma değeri 800 V
işletim gerilimi / DC'de / anma değeri 600 V
işletim gerilimi / AC'de / anma değeri 690 V
güç kaybı [W] / maksimum 80,1 W
güç kaybı [W] / akım anma değerinde / AC'de / sıcak işletim
durumunda / kutup başına
26,7 W
mekanik kullanım süresi (işletim çevrimleri) / tipik 20 000
elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415
V'ta
6 000
elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 4 200
ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre
ve aşırı yük koruması
Hayir
toprak hattı denetimi modeli Yok
ürün fonksiyonu
● iletişim fonksiyonu Hayir
● diğer ölçüm fonksiyonları Hayir
MB başına net ağırlık 6,301 kg
Elektrik
işletim akımı
● 40 °C'de 320 A
● 45 °C'de 320 A
● 50 °C'de 320 A
● 55 ℃'de 313 A
● 60 °C'de 306 A
● 65 °C'de 299 A
● 70 °C'de 292 A
Anahtarlama kapasitesi IEC 60947
devre kesicinin anahtarlama kapasitesi sınıfı S
sınır kısa devre akımı kesme kapasitesi (Icu)
● 240 V'ta 55 kA
● 415 V'ta 36 kA
● 440 V'ta 36 kA
● 500 V'ta 25 k
