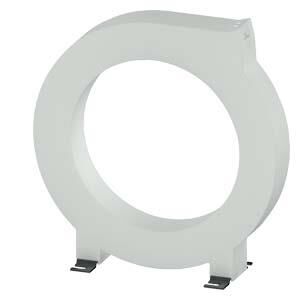

Siemens 3UL2306-1A Troidal Akım Trafosu 140MM

ürün tanımı Akım farkı dönüştürücü

ürün donanımı temas koruması Evet

elektrik bağlantısı modeli çıkışta vida bağlantısı

işletim gerilimi anma değeri maksimum 690 V

daimi akım faz başına maksimum 500 A

kaçak akım girişte anma değeri 40 A

şok gerilim mukavemeti anma değeri 6 kV

referans işareti IEC 81346-2:2009 uyarınca B

referans işareti DIN 40719 uyarınca genişletilmiş IEC 204-2

uyarınca IEC 750 uyarınca

T

referans işareti DIN EN 61346-2 uyarınca B

Bağlantılar/ Terminaller

bağlanabilir kablo kesit türü

● tek telli 1x (0,5 ... 2,5 mm²)

● ince telli

— kablo uç işlemeli 1x (0,5 ... 1,5 mm²)

● AWG hatlarında

— tek telli 1x (20 ... 13)

Ortam koşulları

ortam sıcaklığı

● taşıma sırasında -25 ... +60 °C

● işletim sırasında -25 ... +60 °C

● depolama sırasında -40 ... +85 °C

bağıl nem işletim sırasında 95 %

kurulum yüksekliği NN üzerinde yükseklikte 2 000 m

Montaj/ Sabitleme/ Ebatlar

çap geçiş aralığı 140 mm

genişlik 201 mm

yükseklik 64 mm

derinlik 207,5 mm

montaj konumu dik, yatay montaj düzleminde

sabitleme türü vidalı sabitleme

sıkma torku vida bağlantısında 0,5 ... 0,6 N·m

sıkma torku [lbf·in] vida bağlantısında 4,4 ... 5,3 lbf·in
