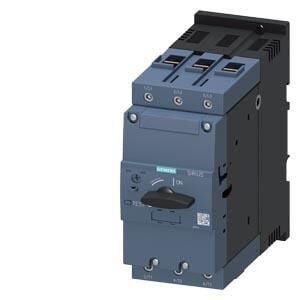

Siemens 3RV2041-4MA10 Sirius 80-100A Motor Koruma Şalteri

ürün marka adı SIRIUS

ürün tanımı güç şalteri

ürün modeli Motor koruması için

ürün tipi tanımı 3RV2

Genel teknik veriler

devre kesici ebadı S3

koruyucu ebadı kombine edilebilir firmaya özel S3

ürün ilavesi yardιmcι anahtar Evet

güç kaybı [W] akım anma değerinde

● AC'de sıcak işletim durumunda 44 W

● AC'de sıcak işletim durumunda kutup başına 14,7 W

izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri 1 000 V

şok gerilim mukavemeti anma değeri 8 kV

şok mukavemeti IEC 60068-2-27 uyarınca 25g / 11 ms Sinus

mekanik kullanım süresi (işletim çevrimleri)

● ana kontaklar tipik 25 000

● yardımcı kontaklar tipik 25 000

elektrikli işletim süresi (işletim çevrimleri) tipik 25 000

ateşleme koruma türü ATEX ürün Yönergesi 2014/34/EU

uyarınca

Ex II (2) GD

uygunluk belgesi ATEX ürün Yönergesi 2014/34/EU uyarınca DMT 02 ATEX F 001

referans işareti IEC 81346-2:2009 uyarınca Q

RoHS yönetmeliği (tarih) 03/01/2017

Ortam koşulları

kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m

ortam sıcaklığı

● işletim sırasında -20 ... +60 °C

● depolama sırasında -50 ... +80 °C

● taşıma sırasında -50 ... +80 °C

bağıl nem işletim sırasında 10 ... 95 %

Ana akım devresi

kutup sayısı ana devre için 3

akım ayarlanabilir aktivasyon değeri akıma bağlı aşırı yük

tetikleyici

80 ... 100 A

işletim gerilimi

● anma değeri 20 ... 690 V

● AC-3'te anma değeri maksimum 690 V

● AC-3e'de anma değeri maksimum 690 V

işletim frekansı anma değeri 50 ... 60 Hz

işletim akımı anma değeri 100 A
