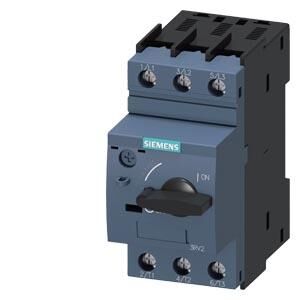

Siemens 3RV2021-4FA10 Sirius 34-40A Motor Koruma Şalteri

ürün marka adı SIRIUS

ürün tanımı güç şalteri

ürün modeli Motor koruması için

ürün tipi tanımı 3RV2

Genel teknik veriler

devre kesici ebadı S0

koruyucu ebadı kombine edilebilir firmaya özel S00, S0

ürün ilavesi yardιmcι anahtar Evet

güç kaybı [W] akım anma değerinde

● AC'de sıcak işletim durumunda 16,25 W

● AC'de sıcak işletim durumunda kutup başına 5,4 W

izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri 690 V

şok gerilim mukavemeti anma değeri 6 kV

şok mukavemeti IEC 60068-2-27 uyarınca 25g / 11 ms

mekanik kullanım süresi (işletim çevrimleri)

● ana kontaklar tipik 100 000

● yardımcı kontaklar tipik 100 000

elektrikli işletim süresi (işletim çevrimleri) tipik 100 000

ateşleme koruma türü ATEX ürün Yönergesi 2014/34/EU

uyarınca

Ex II (2) GD

uygunluk belgesi ATEX ürün Yönergesi 2014/34/EU uyarınca DMT 02 ATEX F 001

referans işareti IEC 81346-2:2009 uyarınca Q

RoHS yönetmeliği (tarih) 10/01/2009

Ortam koşulları

kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m

ortam sıcaklığı

● işletim sırasında -20 ... +40 °C

● depolama sırasında -50 ... +80 °C

● taşıma sırasında -50 ... +80 °C

bağıl nem işletim sırasında 10 ... 95 %

Ana akım devresi

kutup sayısı ana devre için 3

akım ayarlanabilir aktivasyon değeri akıma bağlı aşırı yük

tetikleyici

34 ... 40 A

işletim gerilimi

● anma değeri 20 ... 690 V

● AC-3'te anma değeri maksimum 690 V

işletim frekansı anma değeri 50 ... 60 Hz

işletim akımı anma değeri 40 A

işletim akımı

● AC-3'te 400 V'ta anma değeri 40 A
