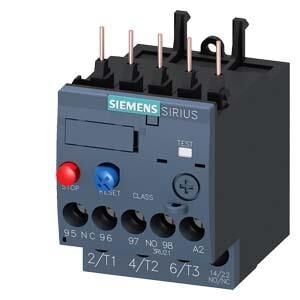

Siemens 3RU2116-1EB0 Termik Röle 2.8-4A Sirius
ürün marka adı SIRIUS
ürün tanımı termik aşırı yük rölesi
ürün tipi tanımı 3RU2
Genel teknik veriler
aşırı akım rölesi ebadı S00
koruyucu ebadı kombine edilebilir firmaya özel S00
güç kaybı [W] akım anma değerinde AC'de sıcak işletim
durumunda
5,7 W
● kutup başına 1,9 W
izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri 690 V
şok gerilim mukavemeti anma değeri 6 kV
güvenli ayırma için izin verilen maksimum gerilim
● topraklanmamış nötr noktalı şebekelerde yardımcı ve
yardımcı devre arasında
440 V
● topraklanmış nötr noktalı şebekelerde yardımcı ve
yardımcı devre arasında
440 V
● topraklanmamış nötr noktalı şebekelerde ana ve yardımcı
devre arasında
440 V
● topraklanmış nötr noktalı şebekelerde ana ve yardımcı
devre arasında
440 V
şok mukavemeti IEC 60068-2-27 uyarınca 8g / 11 ms
ateşleme koruma türü ATEX ürün Yönergesi 2014/34/EU
uyarınca
Ex II (2) GD
uygunluk belgesi ATEX ürün Yönergesi 2014/34/EU uyarınca DMT 98 ATEX G 001
referans işareti IEC 81346-2:2009 uyarınca F
RoHS yönetmeliği (tarih) 10/01/2009
Ortam koşulları
kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m
ortam sıcaklığı
● işletim sırasında -40 ... +70 °C
● depolama sırasında -55 ... +80 °C
● taşıma sırasında -55 ... +80 °C
sıcaklık kompanzasyonu -40 ... +60 °C
bağıl nem işletim sırasında 10 ... 95 %
Ana akım devresi
kutup sayısı ana devre için 3
akım ayarlanabilir aktivasyon değeri akıma bağlı aşırı yük
tetikleyici
2,8 ... 4 A
işletim gerilimi
● anma değeri 690 V
● AC-3e'de anma değeri maksimum 690 V
işletim frekansı anma değeri 50 ... 60 H
