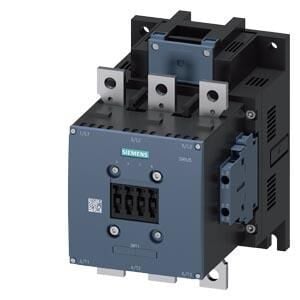

Siemens 3RT1066-6AP36 300A 160kW Sirius Kontaktör 230VAC

ürün marka adı SIRIUS

ürün tanımı Güç kontaktörü

ürün tipi tanımı 3RT1

Genel teknik veriler

koruyucu ebadı S10

ürün ilavesi

● iletişim fonksiyon modülü Hayir

● yardιmcι anahtar Evet

güç kaybı [W] akım anma değerinde

● AC'de sıcak işletim durumunda 66 W

● AC'de sıcak işletim durumunda kutup başına 22 W

● yük akım parçasız tipik 7,4 W

izolasyon gerilimi

● ana akım devresinin kirlilik derecesi 3’te anma değeri 1 000 V

● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri 500 V

şok gerilim mukavemeti

● ana akım devresinin anma değeri 8 kV

● yardımcı akım devresinin anma değeri 6 kV

güvenli ayırma için izin verilen maksimum gerilim bobin ve ana

kontaklar arasında EN 60947-1 uyarınca

690 V

şok mukavemeti dikdörtgen darbede

● AC'de 8,5g / 5 msan, 4,2g / 10 msan

● DC'de 8,5g / 5 msan, 4,2g / 10 msan

şok mukavemeti sinüs darbesinde

● AC'de 13,4g / 5 msan, 6,5g / 10 msan

● DC'de 13,4g / 5 msan, 6,5g / 10 msan

mekanik kullanım süresi (işletim çevrimleri)

● kontaktör tipik 10 000 000

● elektronik uyumlu yardımcı anahtar bloklu kontaktör tipik 5 000 000

● yardımcı anahtar bloklu kontaktör tipik 10 000 000

referans işareti IEC 81346-2:2009 uyarınca Q

RoHS yönetmeliği (tarih) 05/01/2012

Ortam koşulları

kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m

ortam sıcaklığı

● işletim sırasında -25 ... +60 °C

● depolama sırasında -55 ... +80 °C

bağıl nem minimum 10 %

bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum 95 %
