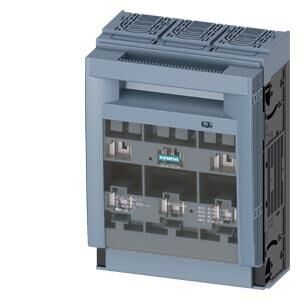

Siemens 3NP1153-1DA10 400A NH Bıçaklı Sigorta Yük Ayırıcı

Versiyon

ürün tanımı gortalı yük devre kesici anahtar 3NP1

sigorta kontrolü modeli yok

yük anahtarı modeli çubuk formu Hayir

anahtar tahriki modeli motor tahriki Hayir

Genel teknik veriler

kutup sayısı 3

cihaz modeli Montaj plakası üzerine kurulum ve montaj için

ayırma mandalı ebadı 2 ve 1

sigorta elemanı ebadı NH1, NH2

geçiş akımı kapalı anahtarda maksimum 40 kA

mekanik kullanım süresi (işletim çevrimleri) tipik 1 000

I2t değeri kapalı anahtarda maksimum 2 150 kA2.s

güç faktörü

● AC-22 B'de 0,65

● AC-23 B'de 0,35

● kapasitif yükte -0,25

sigorta sistemi AY-Sigortası [Niederspannungs-Hochleistungs-Sicherung: Alçak gerilim[1]Yüksek gerilim sigortası]

kirlilik derecesi 3

Gerilim

izolasyon gerilimi

● anma değeri 690 V

● kirlilik derecesi 3’te AC'de anma değeri 690 V

● kirlilik derecesi 2'de AC'de anma değeri 1 000 V

güç faktörü AC-21 B'de 0,95

şok gerilim mukavemeti anma değeri 8 kV

işletim akımı

● 35 °C'de anma değeri 400 A

● 40 °C'de anma değeri 400 A

● 45 °C'de anma değeri 392 A

● 50 °C'de anma değeri 372 A

● 55 ℃'de anma değeri 356 A

● AC-21 B'de 240 V'ta anma değeri 400 A

● AC-21 B'de 400 V'ta anma değeri 400 A

● AC-21 B'de 500 V'ta anma değeri 400 A

● AC-21 B'de 690 V'ta anma değeri 400 A

● AC-22 B'de 240 V'ta anma değeri 400 A

● AC-22 B'de 400 V'ta anma değeri 400 A

● AC-22 B'de 500 V'ta anma değeri 400 A
