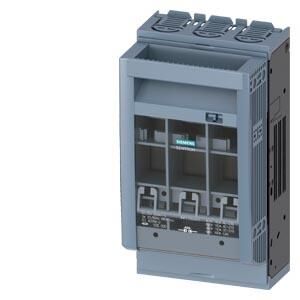

Siemens 3NP1133-1CA10 160A NH Bıçaklı Sigorta Yük Ayırıcı

ürün tanımı gortalı yük devre kesici anahtar 3NP1

sigorta kontrolü modeli yok

yük anahtarı modeli çubuk formu Hayir

anahtar tahriki modeli motor tahriki Hayir

Genel teknik veriler

kutup sayısı 3

cihaz modeli Montaj plakası üzerine kurulum ve montaj için

ayırma mandalı ebadı 00 ve 000

sigorta elemanı ebadı NH000, NH00

geçiş akımı kapalı anahtarda maksimum 23 kA

mekanik kullanım süresi (işletim çevrimleri) tipik 2 000

I2t değeri kapalı anahtarda maksimum 223 kA2.s

güç faktörü

● AC-22 B'de 0,65

● AC-23 B'de 0,45

● kapasitif yükte -0,25

sigorta sistemi AY-Sigortası [Niederspannungs-Hochleistungs-Sicherung: Alçak gerilim[1]Yüksek gerilim sigortası]

kirlilik derecesi 3

Gerilim

izolasyon gerilimi

● anma değeri 690 V

● kirlilik derecesi 3’te AC'de anma değeri 690 V

● kirlilik derecesi 2'de AC'de anma değeri 1 000 V

güç faktörü AC-21 B'de 0,95

şok gerilim mukavemeti anma değeri 8 kV

işletim akımı

● 35 °C'de anma değeri 160 A

● 40 °C'de anma değeri 155 A

● 45 °C'de anma değeri 145 A

● 50 °C'de anma değeri 140 A

● 55 ℃'de anma değeri 133 A

● AC-21 B'de 240 V'ta anma değeri 160 A

● AC-21 B'de 400 V'ta anma değeri 160 A

● AC-21 B'de 500 V'ta anma değeri 160 A

● AC-21 B'de 690 V'ta anma değeri 160 A

● AC-22 B'de 240 V'ta anma değeri 160 A

● AC-22 B'de 400 V'ta anma değeri 160 A

● AC-22 B'de 500 V'ta anma değeri 160 A
