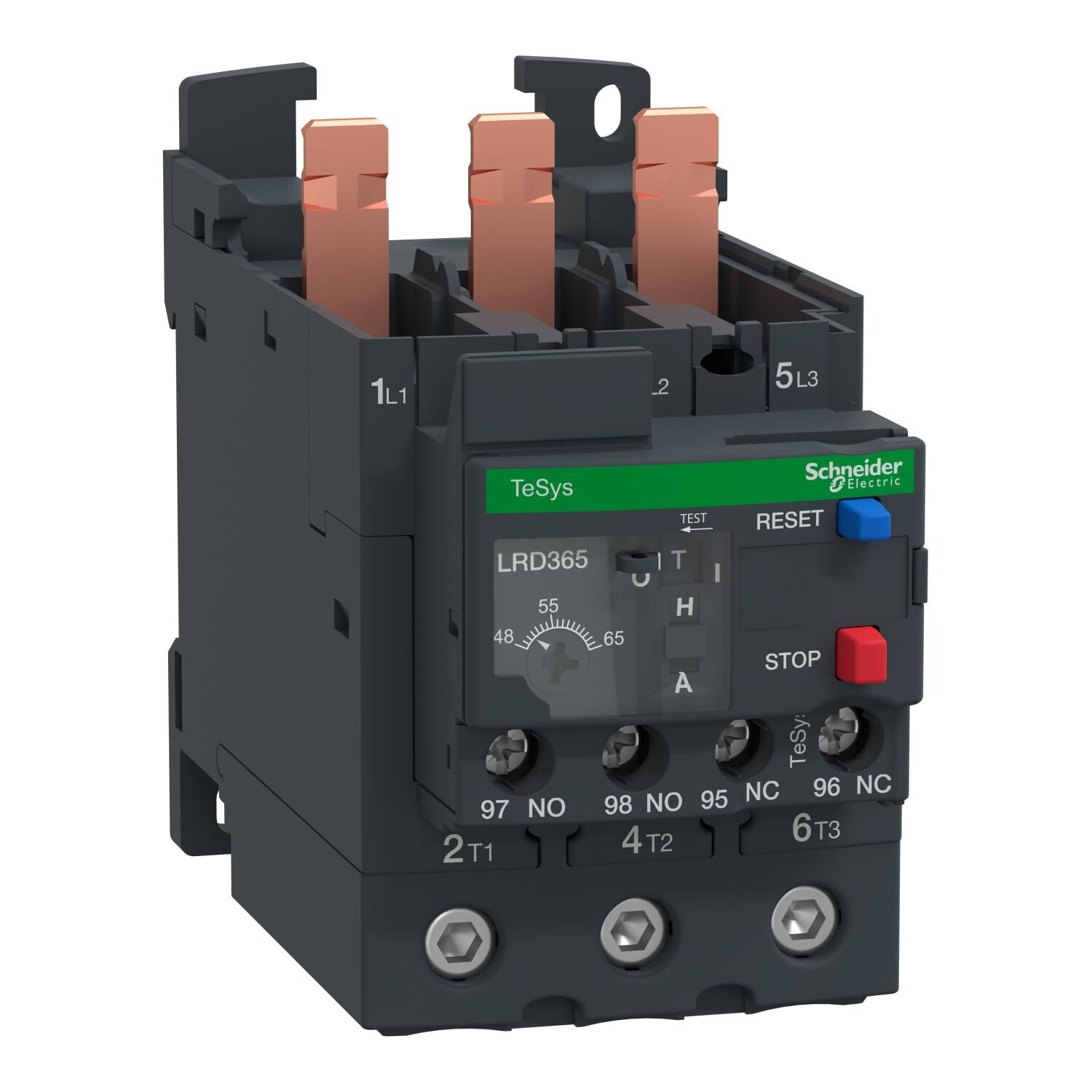

Schneider Electric LRD365 48A-65A Termik Röle

LRD365 TeSys LRD Termik Aşırı Yük Röleleri - 48...65 A - Sınıf 10A     LRD365 ürün veri sayfası indir    3B CAD Modeli           Özellikler   Ana Seri TeSys TeSys Deca Ürün adı TeSys LRD TeSys Deca Ürün ya da bileşen tipi Diferansiyel termal aşırı yük rölesi Ürün grubu LRD Röle uygulaması Motor koruma Ürün uyumluluğu LC1D65A LC1D50A Şebeke tipi DC AC Asiri yük açma sinifi Sınıf 10A 'e uygunIEC 60947-4-1 Termik Koruma Ayar Aralığı 48…65 A [Ui] nominal yalıtım voltajı Güç devresi: 600 V 'e uygunCSA Güç devresi: 600 V 'e uygunUL Güç devresi: 690 V 'e uygunIEC 60947-4-1   Tamamlayıcı Şebeke frekansı 0...400 Hz Montaj desteği Plaka, özel aksesuarlı Ray, özel aksesuarlı Kontaktör altında Açma eşiği 1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1 Yardımcı kontak düzenleme 1 NA + 1 NK [Ith] klasik açık hava termik akımı 5 A için sinyalleme devresi Izin verilebilir akım 0,95 A -de 380 V AC-15 için sinyalleme devresi 0,06 A -de 440 V DC-13 için sinyalleme devresi [Ue] nominal çalışma voltajı 690 V AC 0...400 Hz için güç devresi 'e uygunIEC 60947-4-1 Ilgili sigorta değeri 4 A gG for sinyalleme devresi 4 A BS for sinyalleme devresi [Uimp] nominal darbe dayanım voltajı 6 kV Faz arızası hassasiyeti Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 Kontrol tipi Kırmızı açma/kapama butonu: durdurma Mavi açma/kapama butonu: sıfırlama Sıcaklık dengeleme -20…60 °C Bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² katı kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 1 kablolar 1…35 mm² esnek kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 1 kablolar 1…35 mm² esnek ile Güç devresi: EverLink BTR vidalı konnektörler 1 kablolar 1…35 mm² katı kablo uçsuz Sıkma torku Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler Yükseklik 70 mm Genişlik 55 mm Derinlik 123 mm Ürün ağırlığı 0,375 kg   Ortam Iklimsel dayanım 'e uygunIACS E10 IP koruma derecesi IP20 conforming to IEC 60529 Çalışma için ortam hava sıcaklığı -20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1 Depolama ortam koşulları -60…70 °C Alev geciktirici V1 'e uygunUL 94 Mekanik dayanıklılık Şoklar: 11 msn için 15 Gn 'e uygunIEC 60068-2-7 Titreşimler: 4 gn 'e uygunIEC 60068-2-6 Dielektrik gücü 1,89 kV -de 50 Hz 'e uygunIEC 60947-1 Standartlar EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048,4 GB/T 14048,5 EN 50495 Ürün sertifikaları IEC UL CSA CCC EAC DNV-GL RMRS EU-RO MR LROS (Lloyds register of shipping) ATEX INERIS UKCA   Paketleme üniteleri Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 6,200 cm Package 1 Width 11,000 cm Package 1 Length 14,000 cm Package 1 Weight 394,000 g Unit Type of Package 2 S02 Number of Units in Package 2 13 Package 2 Height 15,000 cm Package 2 Width 30,000 cm Package 2 Length 40,000 cm Package 2 Weight 5,453 kg Unit Type of Package 3 P06 Number of Units in Package 3 208 Package 3 Height 75,000 cm Package 3 Width 60,000 cm Package 3 Length 80,000 cm Package 3 Weight 97,732 kg   Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü REACh Düzenlemesi  REACh Bildirisi REACh, SVHC içermez Evet EU RoHS Direktifi Uyumlu  EU RoHS Bildirisi Toksik ağır metal içermez Evet Cıva içermez Evet Sustainable packaging Yes Çin RoHS Düzenlemesi  Çin RoHS beyanı RoHS muafiyet bilgileri  Evet Çevre Beyanı  Çevresel Ürün Profili Döngüsellik Profili  Kullanım Sonu Bilgileri   Sözleşme garantisi Garanti 18 months
