Seri	TeSys TeSys Deca
Ürün adı	TeSys LRD TeSys Deca
Ürün ya da bileşen tipi	Diferansiyel termal aşırı yük rölesi
Ürün grubu	LRD
Röle uygulaması	Motor koruma
Ürün uyumluluğu	LC1D09 LC1D32 LC1D38 LC1D12 LC1D18 LC1D25
Şebeke tipi	DC AC
Asiri yük açma sinifi	Sınıf 10A 'e uygunIEC 60947-4-1
Termik Koruma Ayar Aralığı	4…6 A
[Ui] nominal yalıtım voltajı	Güç devresi: 600 V 'e uygunCSA Güç devresi: 600 V 'e uygunUL Güç devresi: 690 V 'e uygunIEC 60947-4-1

Tamamlayıcı

Şebeke frekansı	0...400 Hz
Montaj desteği	Plaka, özel aksesuarlı Ray, özel aksesuarlı Kontaktör altında
Açma eşiği	1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1
Yardımcı kontak düzenleme	1 NA + 1 NK
[Ith] klasik açık hava termik akımı	5 A için sinyalleme devresi
Izin verilebilir akım	3 A -de 120 V AC-15 için sinyalleme devresi 0,22 A -de 125 V DC-13 için sinyalleme devresi
[Ue] nominal çalışma voltajı	690 V AC 0...400 Hz için güç devresi 'e uygunIEC 60947-4-1
Ilgili sigorta değeri	4 A gG for sinyalleme devresi 4 A BS for sinyalleme devresi
[Uimp] nominal darbe dayanım voltajı	6 kV
Faz arızası hassasiyeti	Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0
Kontrol tipi	Kırmızı açma/kapama butonu: durdurma Mavi açma/kapama butonu: sıfırlama
Sıcaklık dengeleme	-20…60 °C
Bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablolar 1,5…10 mm² esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablolar 1…4 mm² esnek ile Güç devresi: vida kelepçesi terminalleri 1 kablolar 1…6 mm² katı kablo uçsuz
Sıkma torku	Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
Yükseklik	66 mm
Genişlik	45 mm
Derinlik	70 mm
Ürün ağırlığı	0,124 kg

Ortam

Iklimsel dayanım	'e uygunIACS E10
IP koruma derecesi	IP20 conforming to IEC 60529
Çalışma için ortam hava sıcaklığı	-20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1
Depolama ortam koşulları	-60…70 °C
Alev geciktirici	V1 'e uygunUL 94
Mekanik dayanıklılık	Titreşimler: 6 Gn 'e uygunIEC 60068-2-6 Şoklar: 11 msn için 15 Gn 'e uygunIEC 60068-2-7
Dielektrik gücü	1,89 kV -de 50 Hz 'e uygunIEC 60947-1
Standartlar	EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048,4 GB/T 14048,5 EN 50495
Ürün sertifikaları	IEC UL CSA CCC EAC BV RINA DNV-GL LROS (Lloyds register of shipping) ATEX INERIS UKCA

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	9,000 cm
Package 1 Width	7,200 cm
Package 1 Length	4,900 cm
Package 1 Weight	138,000 g
Unit Type of Package 2	S02
Number of Units in Package 2	24
Package 2 Height	15,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	3,648 kg

Sürdürülebilirlik Teklifi

Sürdürülebilir teklif durumu	Green Premium ürünü
REACh Düzenlemesi	REACh Bildirisi
EU RoHS Direktifi	Uyumlu EU RoHS Bildirisi
Toksik ağır metal içermez	Evet
Cıva içermez	Evet
Çin RoHS Düzenlemesi	Çin RoHS beyanı
RoHS muafiyet bilgileri	Evet
Çevre Beyanı	Çevresel Ürün Profili
Döngüsellik Profili	Kullanım Sonu Bilgileri
WEEE	Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.

Sözleşme garantisi

Garanti

18 months

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

Ürün hakkında henüz soru sorulmamış.

Soru Sor

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

Sitemize ilk yorumu siz yapın!

Deneyimini Paylaş

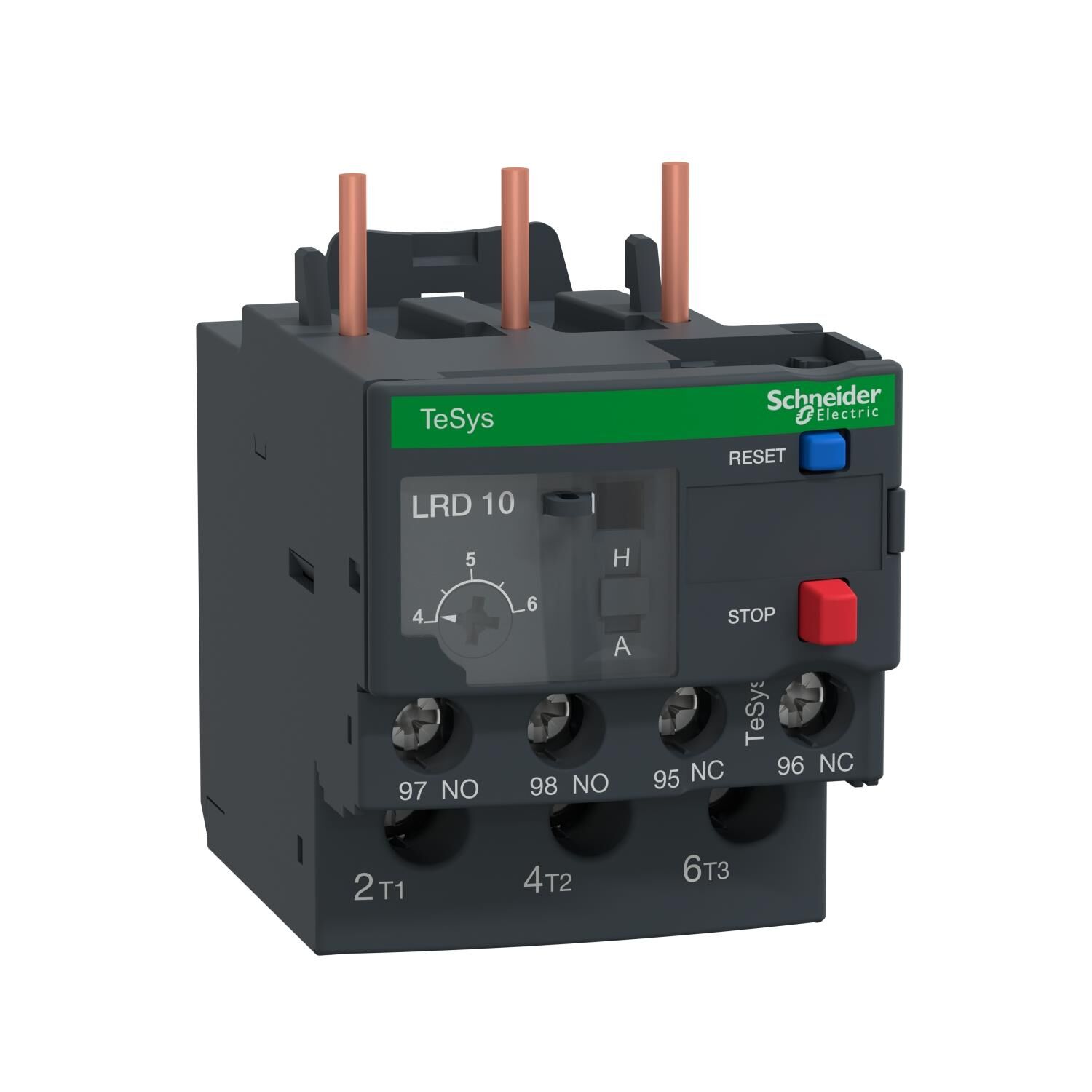

Schneider Electric LRD10 4-6A Termik Röle
