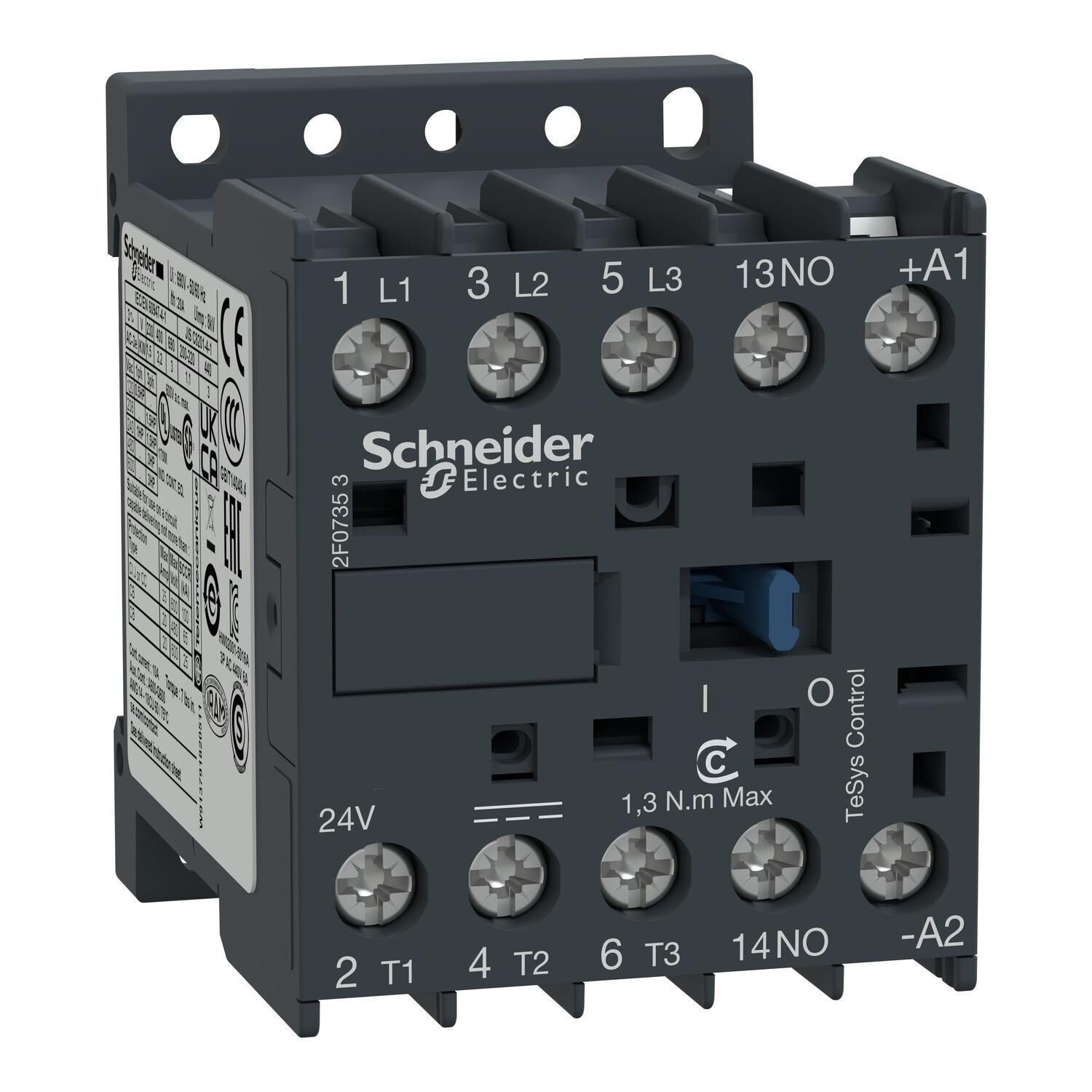

Schneider Electric LP1K0910BD 9A 4KW Mini Kontaktör 24VDC

Özellikler   Ana Seri TeSys Ürün ya da bileşen tipi Kontaktör Ürün grubu LP1K Kontaktör uygulaması Motor kontrol Direnç yükü   Tamamlayıcı Kullanım kategorisi AC-3 AC-3e AC-1 AC-4 Kutup tanımı 3P Power pole contact composition 3 NA [Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC <= 400 Hz Sinyalleme devresi: <= 690 V AC <= 400 Hz [Ie] nominal çalışma akımı 9 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 9 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi 20 A (at <60 °C) at <= 690 V AC AC-1 for güç devresi Kontrol devresi tipi DC standart Kontrol devresi gerilimi 24 V DC Motor gücü kW 2,2 kW -de 220...230 V AC 50/60 Hz AC-3 4 kW -de 380...415 V AC 50/60 Hz AC-3 4 kW -de 440/690 V AC 50/60 Hz AC-3 2,2 kW -de 220...230 V AC 50/60 Hz AC-3e 4 kW -de 380...415 V AC 50/60 Hz AC-3e 4 kW -de 440/690 V AC 50/60 Hz AC-3e 2,2 kW -de 220...230 V AC 50/60 Hz AC-4 4 kW -de 380...415 V AC 50/60 Hz AC-4 4 kW -de 440/690 V AC 50/60 Hz AC-4 Yardımcı kontak düzenleme 1 NA [Uimp] nominal darbe dayanım voltajı 8 kV Aşırı gerilim kategorisi III [Ith] klasik açık hava termik akımı 20 A (at 60 °C) for güç devresi 10 A (at 50 °C) for sinyalleme devresi Irms nominal kapama kapasitesi 110 A AC for güç devresi conforming to IEC 60947 110 A AC for sinyalleme devresi conforming to IEC 60947 Nominal kesme kapasitesi 110 A at 220...230 V conforming to IEC 60947 110 A at 380...400 V conforming to IEC 60947 110 A at 415 V conforming to IEC 60947 110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947 [Icw] nominal kısa süreli dayanma akımı 90 A 50 °C - 1 sn for güç devresi 85 A 50 °C - 5 s for güç devresi 80 A 50 °C - 10 s for güç devresi 60 A 50 °C - 30 s for güç devresi 45 A 50 °C - 1 min for güç devresi 40 A 50 °C - 3 min for güç devresi 20 A 50 °C - >= 15 min for güç devresi 80 A - 1 sn for sinyalleme devresi 90 A - 500 ms for sinyalleme devresi 110 A - 100 ms for sinyalleme devresi Ilgili sigorta değeri 25 A gG at <= 440 V for güç devresi 25 A aM for güç devresi 10 A gG for sinyalleme devresi conforming to IEC 60947 10 A gG for sinyalleme devresi conforming to VDE 0660 Ortalama empedans 3 mOhm - Ith 20 A 50 Hz for güç devresi [Ui] nominal yalıtım voltajı Güç devresi: 600 V 'e uygunUL 508 Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1 Sinyalleme devresi: 600 V 'e uygunUL 508 Güç devresi: 600 V 'e uygunCSA C22.2 No 14 Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14 Yalıtım direnci > 10 MOhm for sinyalleme devresi W cinsinden kalkış gücü 3 W 20 °C) W cinsinden tutma güç tüketimi 3 W -de 20 °C Isı dağılımı 1,3 W Kontrol devresi gerilim limitleri Çalışma: 0,8...1,15 Uc (at <50 °C) Düşme: >= 0.10 Uc (at <50 °C) Bağlantılar - terminaller Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5 mm²esnek ile Maksimum çalışma hızı 3600 cyc/h Yardımcı kontak tipi Tip anlık 1 NA Minimum anahtarlama akımı 5 mA for sinyalleme devresi Minimum anahtarlama gerilimi 17 V for sinyalleme devresi Montaj desteği Ray Plaka Sıkma torku 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri Philips No 2 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri düz Ø 6 mm 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri pozidriv No 2 Çalışma süresi 30...40 msn bobin enerjileme ve NA kapama 10 ms bobinin enerjisini kesme ve NA açma Güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Mekanik dayanıklılık 10 Mcycles Elektrik dayanıklılığı 1,3 Mcycles 9 A AC-3 Ue'de <= 440 V 1,3 Mcycles 9 A AC-3e Ue'de <= 440 V 0,16 Mcycles 20 A AC-1 Ue'de <= 690 V 0,02 Mcycles 54 A AC-4 Ue'de <= 440 V Yükseklik 58 mm Genişlik 45 mm Derinlik 57 mm Ürün ağırlığı 0,225 kg   Ortam Standartlar EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048,4 Ürün sertifikaları CB Şeması CCC UL CSA EAC CE UKCA IP koruma derecesi IP2X Çalışma için ortam hava sıcaklığı -25…50 °C Depolama ortam koşulları -50…80 °C Çalışma yüksekliği 2000 m olmadan Alev geciktirici V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102   Paketleme üniteleri Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 5,000 cm Package 1 Width 6,000 cm Package 1 Length 6,500 cm Package 1 Weight 223,000 g Unit Type of Package 2 S02 Number of Units in Package 2 40 Package 2 Height 15,000 cm Package 2 Width 30,000 cm Package 2 Length 40,000 cm Package 2 Weight 9,168 kg Unit Type of Package 3 P06 Number of Units in Package 3 640 Package 3 Height 75,000 cm Package 3 Width 80,000 cm Package 3 Length 60,000 cm Package 3 Weight 154,688 kg   Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü REACh Düzenlemesi  REACh Bildirisi REACh, SVHC içermez Evet EU RoHS Direktifi Uyumlu  EU RoHS Bildirisi Toksik ağır metal içermez Evet Cıva içermez Evet Çin RoHS Düzenlemesi  Çin RoHS beyanı RoHS muafiyet bilgileri  Evet Çevre Beyanı  Çevresel Ürün Profili Döngüsellik Profili  Kullanım Sonu Bilgileri WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.   Sözleşme garantisi Garanti 18 months
