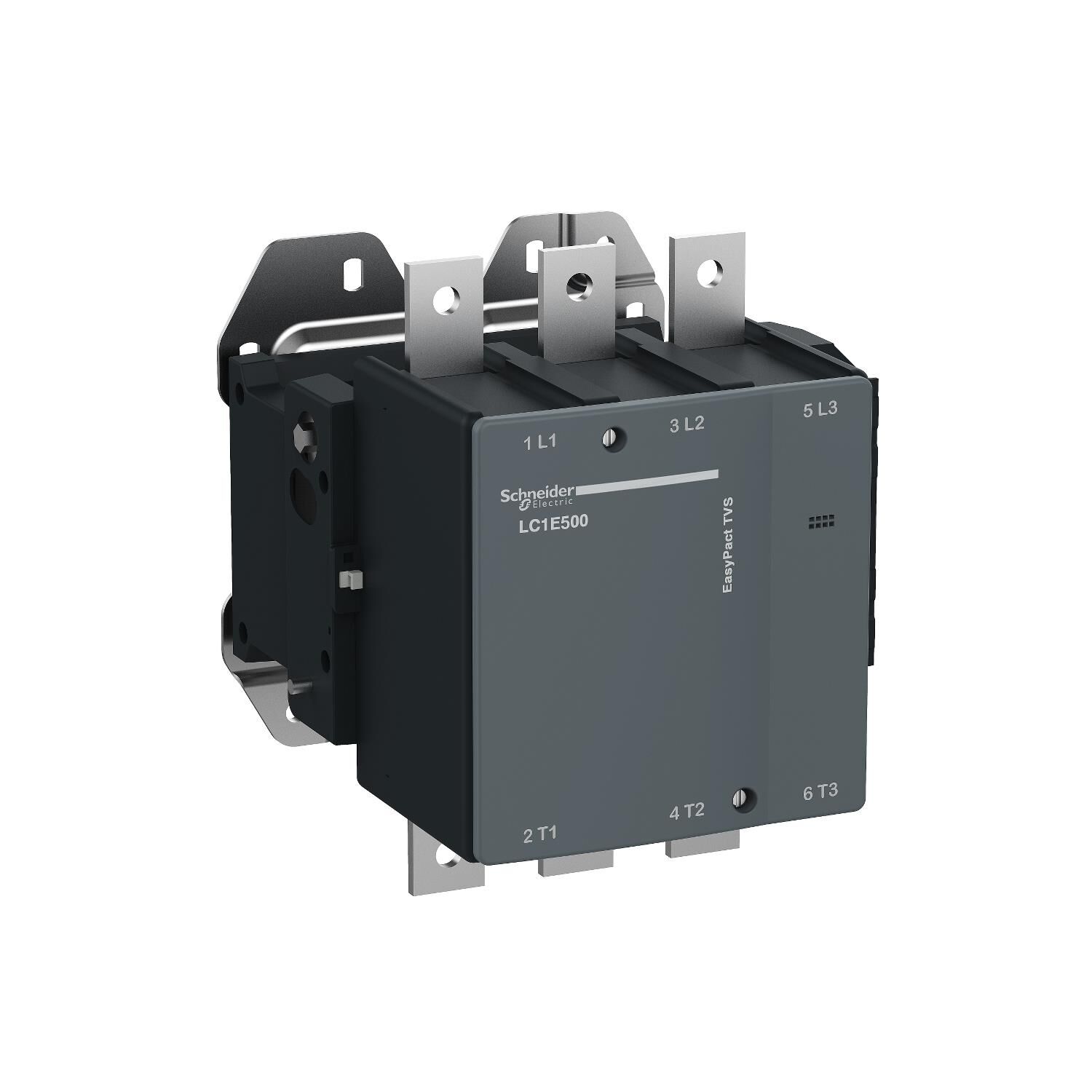

Schneider Electric LC1E500M7 500A Kontaktör 3P 220VAC

LC1E500M7 Easy TeSys kontaktör 3P(3 NA) - AC-3 - <= 440 V 500A - 220 V AC bobin     LC1E500M7 ürün veri sayfası indir    3B CAD Modeli           Özellikler   Ana Seri Easy TeSys Ürün serisi Easy TeSys Control Ürün ya da bileşen tipi Kontaktör Ürün grubu LC1E Kontaktör uygulaması Motor kontrol Direnç yükü Kullanım kategorisi AC-3 AC-1 Kutup tanımı 3P [Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 50/60 Hz [Ie] nominal çalışma akımı 500 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi 700 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi [Uc] control circuit voltage 220 V AC 50/60 Hz   Tamamlayıcı Motor gücü kW 147 kW at 220...230 V AC 50/60 Hz 250 kW at 380...400 V 280 kW at 415 V 295 kW at 440 V 335 kW at 500 V 355 kW at 660...690 V Kutup kontak düzenleme 3 NA [Ith] klasik açık hava termik akımı 700 A (at 40 °C) for güç devresi Irms nominal kapama kapasitesi 5000 A at 440 V AC for güç devresi conforming to IEC 60947-4-1 Nominal kesme kapasitesi 4000 A at 440 V for güç devresi conforming to IEC 60947 [Icw] nominal kısa süreli dayanma akımı 4200 A 40 °C - 10 s for güç devresi Ilgili sigorta değeri 10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1 800 A gG at <= 690 V coordination tip 1 for güç devresi Ortalama empedans 0,18 mOhm - Ith 700 A 50 Hz for güç devresi Kutup başına güç dağılımı 45 W AC-3 88 W AC-1 [Ui] nominal yalıtım voltajı 690 V 'e uygunIEC 60947-4-1 Aşırı gerilim kategorisi III Kirletme derecesi 3 [Uimp] nominal darbe dayanım voltajı 8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 Mekanik dayanıklılık 4000000 cycles Elektrik dayanıklılığı 250000 cycles AC-1 600000 cycles AC-3 Kontrol devresi tipi AC -de 50/60 Hz Kontrol devresi gerilim limitleri 0,85...1,1 Uc -5…55 °C çalışma 50/60 Hz 0,35...0,5 Uc -5…55 °C düşme 50/60 Hz VA cinsinden kalkış gücü 1100 VA 50 Hz cos phi 0,9 (at 20 °C) 1100 VA 60 Hz cos phi 0,9 (at 20 °C) VA cinsinden tutma güç tüketimi 18 VA 50 Hz cos phi 0,9 (at 20 °C) 18 VA 60 Hz cos phi 0,9 (at 20 °C) Isı dağılımı 18 W for kontrol devresi 18 W Çalışma süresi 100...170 msn açılışta 40...75 msn kapanışta Maksimum çalışma hızı 2400 cyc/h -de <55 °C Bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: pabuçlu kablo 2 - external diameter: 240 mm Güç devresi: çubuklar 2 - busbar cross section: 40 x 5 mm Sıkma torku Kontrol devresi: 1,2 N.m Güç devresi: 35 N.m Minimum anahtarlama gerilimi 17 V for kontrol devresi Minimum anahtarlama akımı 5 mA for kontrol devresi Yalıtım direnci > 10 MOhm for kontrol devresi Çakışmama süresi 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen Montaj desteği Plaka   Ortam Standartlar IEC 60947-5-1 IEC 60947-1 IEC 60947-4-1 Ürün sertifikaları EAC CE IP koruma derecesi IP00 'e uygunIEC 60529 Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma Çalışma yüksekliği 3000 m olmadan Yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1 Mekanik dayanıklılık Şoklar kontaktör kapalı (11 msn için 15 Gn) Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 9 Gn) Yükseklik 400 mm Genişlik 233 mm Derinlik 232 mm Ürün ağırlığı 11,35 kg   Paketleme üniteleri Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 27,000 cm Package 1 Width 33,000 cm Package 1 Length 28,000 cm Package 1 Weight 11,663 kg Unit Type of Package 2 P06 Number of Units in Package 2 8 Package 2 Height 75,000 cm Package 2 Width 60,000 cm Package 2 Length 80,000 cm Package 2 Weight 101,804 kg   Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü REACh Düzenlemesi  REACh Bildirisi EU RoHS Direktifi Muafiyetlerle uyumlu Cıva içermez Evet Çin RoHS Düzenlemesi  Çin RoHS beyanı RoHS muafiyet bilgileri  Evet Çevre Beyanı  Çevresel Ürün Profili Döngüsellik Profili  Kullanım Sonu Bilgileri WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.   Sözleşme garantisi Garanti 18 ay
