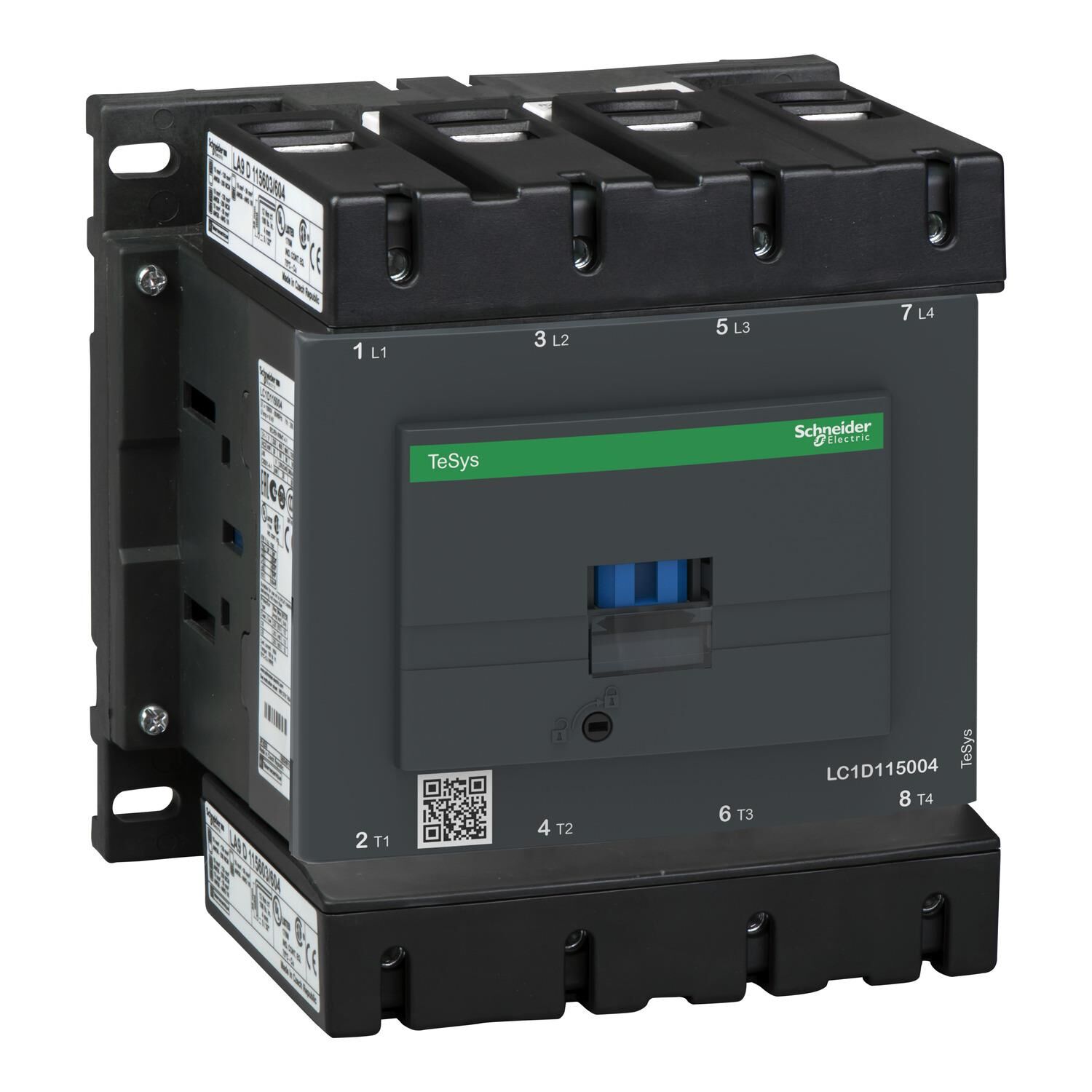

| Uyumluluk kodu |
LC1D
|
| Kutup kontak düzenleme |
4 NA
|
| Koruyucu kapak |
Ile
|
| [Ith] klasik açık hava termik akımı |
200 A (at 60 °C) for güç devresi
|
| Irms nominal kapama kapasitesi |
1260 A at 440 V for güç devresi conforming to IEC 60947
|
| Nominal kesme kapasitesi |
1100 A at 440 V for güç devresi conforming to IEC 60947
|
| [Icw] nominal kısa süreli dayanma akımı |
250 A 40 °C - 10 min for güç devresi
550 A 40 °C - 1 min for güç devresi
950 A 40 °C - 10 s for güç devresi
1100 A 40 °C - 1 sn for güç devresi
|
| Ilgili sigorta değeri |
250 A gG at <= 690 V coordination tip 1 for güç devresi
200 A gG at <= 690 V coordination tip 2 for güç devresi
|
| Ortalama empedans |
0,6 mOhm - Ith 200 A 50 Hz for güç devresi
|
| Kutup başına güç dağılımı |
24 W AC-1
|
| [Ui] nominal yalıtım voltajı |
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1
|
| Aşırı gerilim kategorisi |
III
|
| Kirletme derecesi |
3
|
| [Uimp] nominal darbe dayanım voltajı |
8 kV 'e uygunIEC 60947
|
| Güvenlik güvenilirlik düzeyi |
B10d = 684932 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 10000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
|
| Mekanik dayanıklılık |
8 Mcycles
|
| Elektrik dayanıklılığı |
0,8 Mcycles 200 A AC-1 Ue'de <= 440 V
|
| Kontrol devresi tipi |
AC -de 50/60 Hz
|
| Bobin teknolojisi |
Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör
|
| Kontrol devresi gerilim limitleri |
0,3...0,5 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,15 Uc -40…55 °C çalışma AC 50/60 Hz
1...1.15 Uc 55…70 °C çalışma AC 50/60 Hz
|
| VA cinsinden kalkış gücü |
280…350 VA 60 Hz cos phi 0,8 (at 20 °C)
280…350 VA 50 Hz cos phi 0,8 (at 20 °C)
|
| VA cinsinden tutma güç tüketimi |
2…18 VA 60 Hz cos phi 0,3 (at 20 °C)
2…18 VA 50 Hz cos phi 0,3 (at 20 °C)
|
| Isı dağılımı |
3…8 W at 50/60 Hz
|
| Çalışma süresi |
6...20 msn açma
20...50 msn kapama
|
| Maksimum çalışma hızı |
2400 cyc/h -de <60 °C
|
| Bağlantılar - terminaller |
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: konnektör 1 10…120 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: konnektör 2 10…50 mm² - cable stiffness: katı kablo uçsuz
|
| Sıkma torku |
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
|
| Montaj desteği |
Ray
Plaka
|
