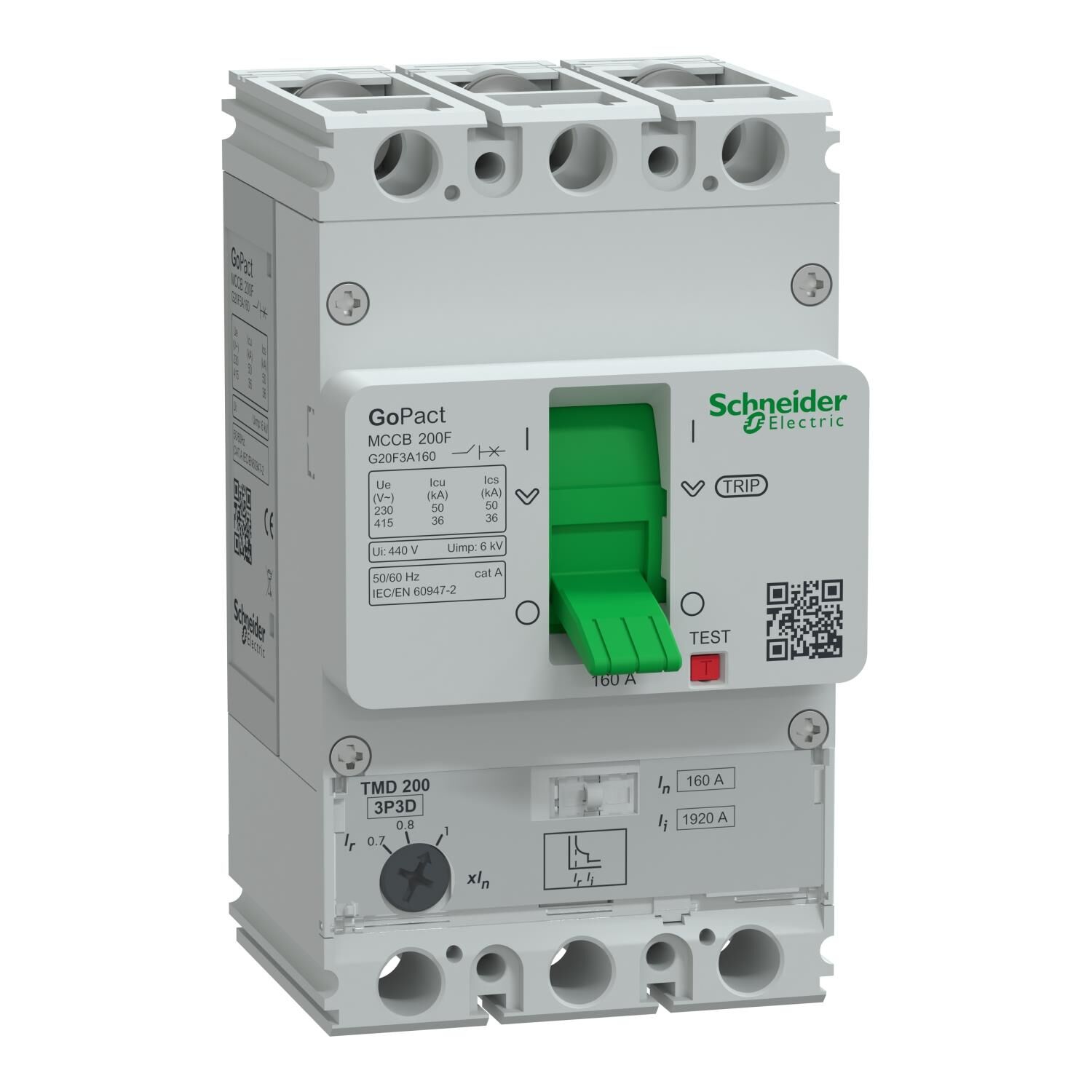

Schneider Electric G20F3A160 3X160A 36kA Termik Manyetik Şalter GoPact
%59
2.570,21 TL
6.268,80 TL
Kategori
Marka
Stok Kodu
G20F3A160
Garanti Süresi
24 Ay
Fiyat
5.224,00 TL + KDV
Ürün serisi
GoPact MCCB
Ürün ya da bileşen tipi
Devre kesici
ürün adı
GoPact MCCB 200
cihaz uygulaması
Dağıtım
Kutup tanımı
3P
korumalı kutup açıklaması
3d
[In] nominal akım
160 A -de 40 °C
[Ue] nominal çalışma voltajı
415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
yalıtıma uygunluk
Evet 'e uygunEN/IEC 60947-2
kullanım kategorisi
Kategori A
[Icu] rated ultimate short-circuit breaking capacity
36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
50 kA Icu -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
Performans seviyesi
F 36 kA 380/415 V AC
açma birimi adı
TM-D
açma birimi teknolojisi
Termik Manyetik
açma birimi koruma fonksiyonları
LI
Kontrol tipi
Geçiş
Circuit breaker mounting mode
Sabit
Tamamlayıcı
[Ui] nominal yalıtım voltajı
440 V AC 'e uygunEN/IEC 60947-2
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunEN/IEC 60947-2
[Ics] rated service short-circuit breaking capacity
36 kA -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
50 kA -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
Mekanik dayanıklılık
30000 cycles
elektrik dayanıklılığı
8000 cycles -de 415 V In
kutup başına güç dağılımı
16 W
montaj desteği
Arka plaka
montaj konumu
Yatay ve dikey
Sırtında düz
üst bağlantı
Ön
aşağı bağlantı
Ön
Connection terminals
Vidalı terminaller
bağlantı aralığı
25 mm
koruma tipi
L : for aşırı yük koruma (termik)
I : for kısa devre koruması (manyetik)
açma birimi derecesi
160 A -de 40 °C
Long-time pick-up adjustment type Ir (thermal protection)
Ayarlanabilir
[Ir] long-time protection pick-up adjustment range
0,7...1 x In
Long-time protection delay adjustment type tr
Sabit
Instantaneous protection pick-up adjustment type Ii
Sabit
[Ii] instantaneous protection pick-up adjustment range
12 x In
Width (W)
75 mm
Height (H)
130 mm
Depth (D)
60 mm
Ürün ağırlığı
0,9 kg
renk
Gri (RAL 7035)
Ortam
Standartlar
EN/IEC 60947-1
EN/IEC 60947-2
EN/IEC 60947-2 Ek H
aşırı gerilim kategorisi
III
kirletme derecesi
3 'e uygunIEC 60664-1
IP koruma derecesi
IP20 'e uygunIEC 60529
Nominal çalışma ortam sıcaklığı
-20…55 °C
Depolama ortam koşulları
-35…85 °C
çalışma yüksekliği
0...2000 m değer kaybı olmadan
2000...5000 m değer kaybı ile
Paketleme üniteleri
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
13,6 cm
Package 1 Width
8,5 cm
Package 1 Length
13,9 cm
Package 1 Weight
995 g
Unit Type of Package 2
S02
Number of Units in Package 2
8
Package 2 Height
15 cm
Package 2 Width
30 cm
Package 2 Length
40 cm
Package 2 Weight
8,275 kg
Unit Type of Package 3
P06
Number of Units in Package 3
128
Package 3 Height
75 cm
Package 3 Width
60 cm
Package 3 Length
80 cm
Package 3 Weight
140,9 kg
