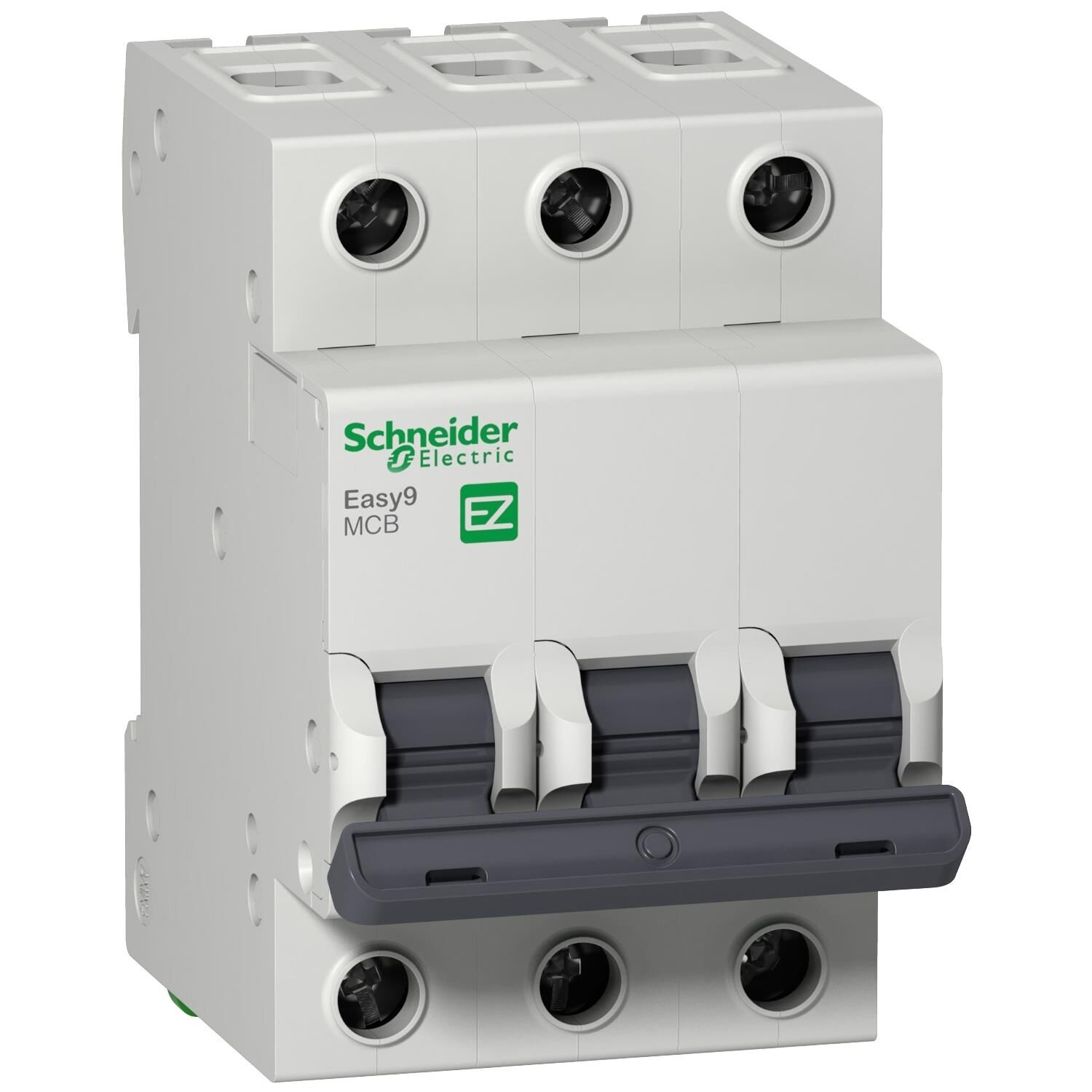

Schneider Electric EZ9F51316 3X16A 10kA C Serisi Otomatik Sigorta
seri
Easy9
cihaz uygulaması
Dağıtım
Ürün ya da bileşen tipi
Minyatür devre kesici
Ürün grubu
Easy9 MCB
Poles
3P
korumalı kutupların sayısı
3
[In] nominal akım
16 A
Şebeke tipi
AC
açma birimi teknolojisi
Termik Manyetik
eğim kodu
C
kesme kapasitesi
10000 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1
10000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1
yalıtıma uygunluk
Evet 'e uygunIEC 60898-1
Şebeke frekansı
50/60 Hz
[Ue] nominal çalışma voltajı
400 V AC 50/60 Hz
manyetik açma limiti
5...10 x In
[Ics] nominal hizmet kesme kapasitesi
10 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1
sınırlama sınıfı
3 'e uygunIEC 60898-1
[Ui] nominal yalıtım voltajı
500 V AC 50/60 Hz 'e uygunIEC 60898-1
[Uimp] nominal darbe dayanım voltajı
4 kV 'e uygunIEC 60898-1
kontak konum göstergesi
Evet
Kontrol tipi
Geçiş
Cihaz üzerii sinyalizasyon
Olmadan
Montaj Tipi
Takılabilir
montaj desteği
DIN rayı
9 mm vida adımı
6
Yükseklik
81 mm
Genişlik
54 mm
Derinlik
66,5 mm
renk
Gri (RAL 7035)
Mekanik dayanıklılık
20000 cycles
elektrik dayanıklılığı
4000 cycles
bağlantılar - terminaller
Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek
tel sıyırma uzunluğu
14 mm for üst veya alt connection
sıkma torku
2 N.m üst veya alt
toprak kaçağı koruması
Yok
Standartlar
IEC 60898-1
Ürün sertifikaları
CE
IP koruma derecesi
IP20 conforming to IEC 60529
kirletme derecesi
2
tropik iklim
2
bağıl nem
95 % -de -5…60 °C
Nominal çalışma ortam sıcaklığı
-5…60 °C
Depolama ortam koşulları
-40…85 °C
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
7,5 cm
Package 1 Width
5,3 cm
Package 1 Length
8,5 cm
Package 1 Weight
316,0 g
Unit Type of Package 2
CAR
Number of Units in Package 2
4
Package 2 Height
88 mm
Package 2 Width
78 mm
Package 2 Length
226 mm
Package 2 Weight
1264 g
Unit Type of Package 3
S03
Number of Units in Package 3
48
Package 3 Height
30 cm
Package 3 Width
30 cm
Package 3 Length
40 cm
Package 3 Weight
15,168 kg
