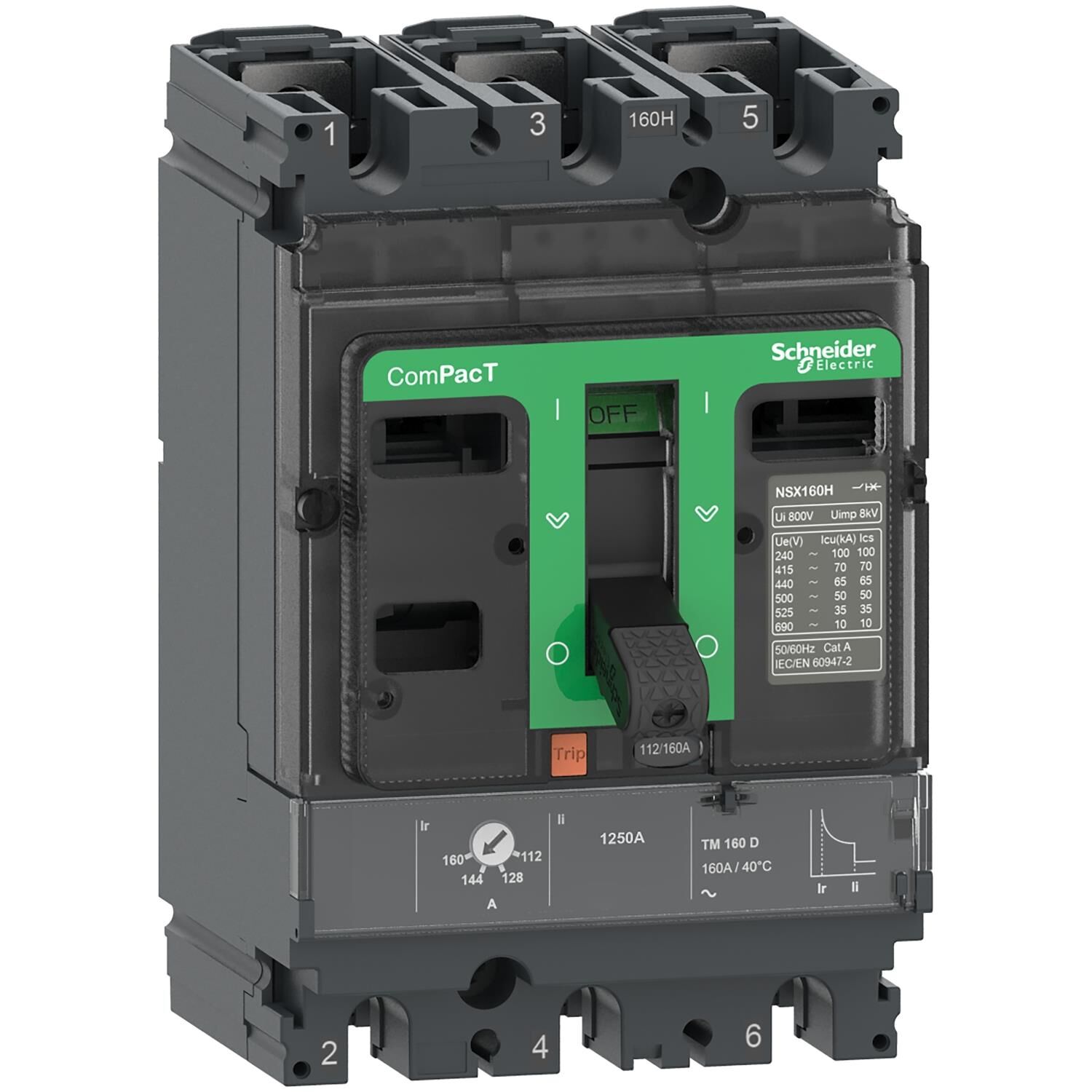

Schneider Electric C10F3TM040 3X40A 36kA Termik Manyetik Şalter NSX100F

seri
ComPacT yeni nesil
ürün adı
ComPacT NSX yeni nesil
Ürün grubu
NSX100F
Ürün ya da bileşen tipi
Devre kesici
cihaz uygulaması
Dağıtım
Kutup tanımı
3P
korumalı kutup açıklaması
3d
[In] nominal akım
40 A -de 40 °C
[Ue] nominal çalışma voltajı
690 V AC 50/60 Hz
Şebeke tipi
AC
Şebeke frekansı
50/60 Hz
yalıtıma uygunluk
Evet 'e uygunEN/IEC 60947-2
kullanım kategorisi
Kategori A
[Icu] rated ultimate short-circuit breaking capacity
85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
35 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
25 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
22 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2
8 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
Performance level
F 36 kA 415 V AC
açma birimi adı
TM-D
açma birimi teknolojisi
Termik Manyetik
açma birimi koruma fonksiyonları
LI
Kontrol tipi
Geçiş
Circuit breaker mounting mode
Sabit
Tamamlayıcı
[Ui] nominal yalıtım voltajı
800 V AC 50/60 Hz
[Uimp] nominal darbe dayanım voltajı
8 kV
[Ics] rated service short-circuit breaking capacity
85 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
36 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
35 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
12 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
11 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2
4 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
Mekanik dayanıklılık
50000 cycles
elektrik dayanıklılığı
50000 cycles -de 440 V In/2
30000 cycles -de 440 V In
20000 cycles -de 690 V In/2
10000 cycles -de 690 V In
kutup başına güç dağılımı
5,47 W
montaj desteği
Arka plaka
montaj konumu
Yatay ve dikey
Sırtında düz
üst bağlantı
Ön
aşağı bağlantı
Ön
bağlantı aralığı
35 mm
koruma tipi
L : for aşırı yük koruma (termik)
I : for kısa devre koruması (manyetik)
açma birimi derecesi
40 A -de 40 °C
Long-time pick-up adjustment type Ir (thermal protection)
Ayarlanabilir
[Ir] long-time protection pick-up adjustment range
0,7...1 x In
Long-time protection delay adjustment type tr
Sabit
[tr] long-time protection delay adjustment range
120…400 s -de 1,5 x In
15 s -de 6 x Ir
Instantaneous protection pick-up adjustment type Ii
Sabit
[Ii] instantaneous protection pick-up adjustment range
500 A
toprak kaçağı koruması
Yok
Number of slots for electrical auxiliaries
5 slot(lar)
Width (W)
105 mm
Height (H)
161 mm
Depth (D)
86 mm
Ürün ağırlığı
2,05 kg
Ortam
Standartlar
EN/IEC 60947
Ürün sertifikaları
CCC
EAC
Denizcilik
aşırı gerilim kategorisi
Class II
elektrikli şok koruma sınıfı
Sınıf II
kirletme derecesi
3 'e uygunIEC 60664-1
IP koruma derecesi
IP40 'e uygunIEC 60529
IK koruma derecesi
IK07 'e uygunIEC 62262
Nominal çalışma ortam sıcaklığı
-25…70 °C
Depolama ortam koşulları
-50…85 °C
bağıl nem
0…95 %
çalışma yüksekliği
0...2000 m değer kaybı olmadan
2000 m...5000 m değer kaybı ile
Paketleme üniteleri
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
14,0 cm
Package 1 Width
11,0 cm
Package 1 Length
19,0 cm
Package 1 Weight
1,818 kg
Unit Type of Package 2
S03
Number of Units in Package 2
7
Package 2 Height
30,0 cm
Package 2 Width
30,0 cm
Package 2 Length
40,0 cm
Package 2 Weight
13,104 kg
