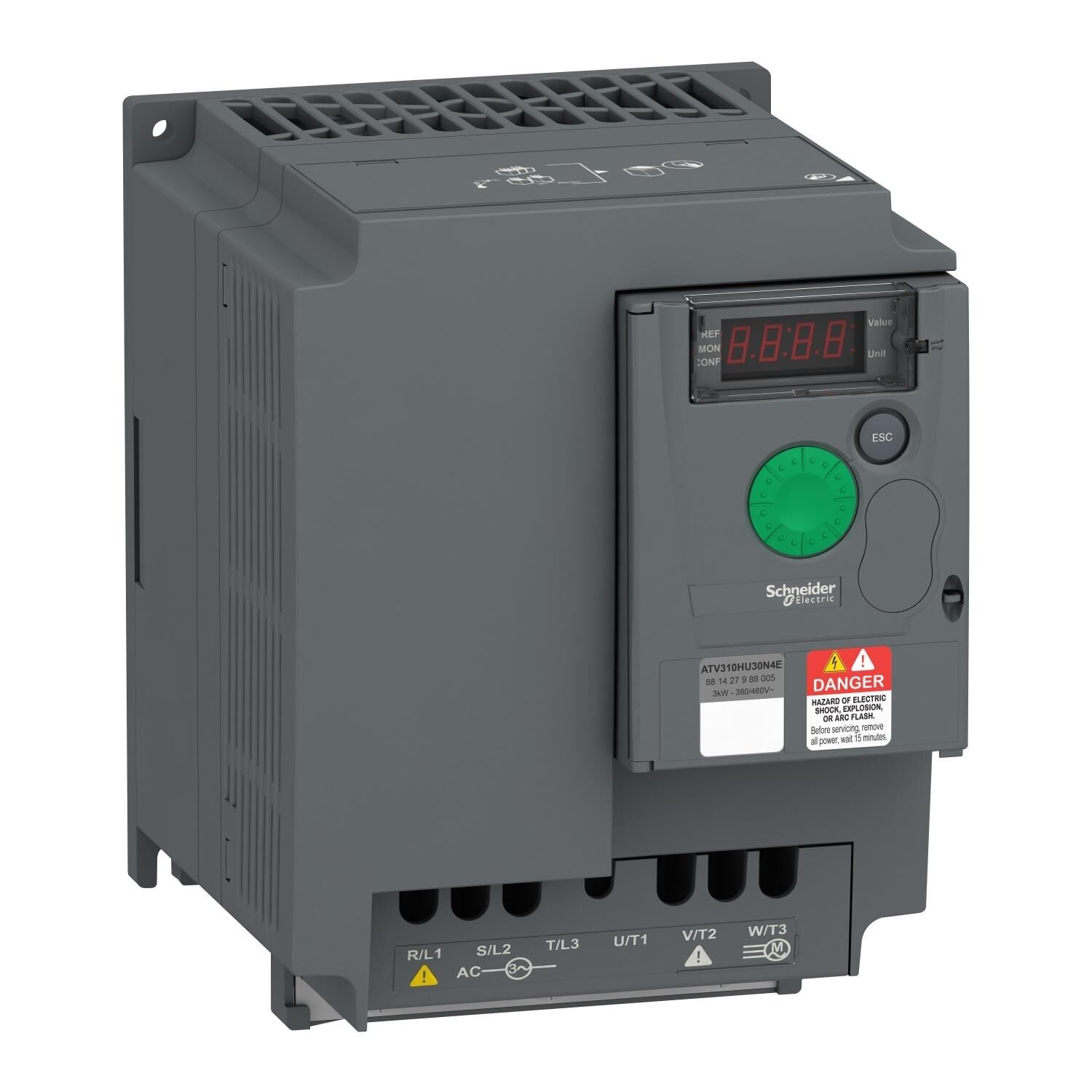

| Set başına Miktar |
1'li set
|
| EMC filtresi |
EMC filtresi olmadan
|
| Soğutmanın tipi |
Entegre fan
|
| Haberleşme port protokolü |
Modbus
|
| Konnektörün tipi |
RJ45 (ön yüzde) için Modbus
|
| Fiziksel arayüz |
2 telli RS 485 için Modbus
|
| Iletim çerçevesi |
RTU için Modbus
|
| Iletim hızı |
4800 bit/sn
9600 bit/s
19200 bit/s
38400 bit/sn
|
| Adreslerin sayısı |
1…247 için Modbus
|
| Haberleşme hizmeti |
Bekleme kayıtlarını oku (03) 29 word
Tek kayıtları yaz (06) 29 word
Çoklu kayıtları yaz (16) 27 word
Çoklu kayıtları oku/yaz (23) 4/4 word
Cihaz tanımlamasını oku (43)
|
| Hat akımı |
11,1 A -de 380 V (Ağır şart)
14,2 A -de 380 V (normal şart)
9,2 A -de 460 V (Ağır şart)
11,6 A -de 460 V (normal şart)
|
| Görünen güç |
7,3 kVA -de 460 V (Ağır şart)
9,3 kVA -de 460 V (normal şart)
|
| Muhtemel hat Isc |
5 kA ( Ağır şart )
5 kA ( normal şart )
|
| Sürekli çıkış akımı |
7,1 A Ağır şart
8,9 A normal şart
|
| Maksimum geçici akım |
10,7 A süresince 60 s (Ağır şart)
9,8 A süresince 60 s (normal şart)
|
| W cinsinden güç dağılımı |
90,8 W, at In (Ağır şart)
120,4 W, at In (normal şart)
|
| Hız kontrol cihazı çıkış frekansı |
0,5…400 Hz
|
| Nominal anahtarlama frekansı |
4 kHz
|
| Anahtarlama frekansı |
2...12 kHz ayarlanabilir
|
| Hız aralığı |
1…20 için asenkron motor
|
| Geçici aşırı moment |
170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku
|
| Frenleme torku |
Up to 150 % of nominal motor torque frenleme direnci ile
Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan
|
| Asenkron motor kontrol profili |
Gerilim/frekans oranı (V/f)
Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f
Sensörsüz vektör kontrolü (SVC)
|
| Motor kayma kompanzasyonu |
Ayarlanabilir
|
| Çıkış gerilimi |
380...460 V trifaze
|
| Elektrikli bağlantı |
Terminal, kelepçeleme kapasitesi: 1,5...4 mm², AWG 16...AWG 12 (L1, L2, L3, PA/+, PB, U, V, W)
|
| Sıkma torku |
1,2…1,4 N.m
|
| Yalıtım |
Güç ve kontrol arasındaki elektrik
|
| Besleme |
Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, <10 mAile aşırı yük ve kısa devre koruması
Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC, <100 mAile aşırı yük ve kısa devre koruması
|
| Analog giriş sayısı |
1
|
| Analog giriş tipi |
Yapılandırılabilir akım AI1 0...20 mA 250 Ohm
Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm
Yapılandırılabilir gerilim AI1 0...5 V 30 kOhm
|
| Dijital giriş sayısı |
4
|
| Dijital giriş tipi |
Programlanabilir LI1...LI4 24 V 18...30 V
|
| Dijital giriş lojiği |
Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm
Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1)
|
| Örnekleme süresi |
10 ms için analog giriş
20 ms, tolerans +/- 1 ms için lojik giriş
|
| Doğrusallık hatası |
Maksimum değerin +/- % 0,3'ü için analog giriş
|
| Analog çıkış sayısı |
1
|
| Analog çıkış tipi |
AO1 yazılım-yapılandırılabilir gerilim: 0...10 V AC 0...10 V 0…0,02 A, empedans: 470 Ohm, çözünürlük 8 bit
AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit
|
| Dijital çıkış sayısı |
2
|
| Dijital çıkış tipi |
Lojik çıkış LO+, LO-
Korumalı röle çıkışı R1A, R1B, R1C 1 K/A
|
| Minimum anahtarlama akımı |
5 mA -de 24 V DC için lojik röle
|
| Maksimum anahtarlama akımı |
2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
|
| Hızlanma ve yavaşlama rampaları |
0...999,9 sn arasında doğrusal
S
U
|
| Durana kadar frenleme |
DC enjeksiyon ile, <30 s
|
| Koruma tipi |
Hat besleme aşırı gerilimi
Hat besleme düşük gerilimi
Çıkış fazları ve toprak arasındaki aşırı akım
Aşırı ısınmaya karşı koruma
Motor fazları arasındaki kısa devre
Trifazede giriş faz kaybına karşı
I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması
|
| Frekans çözünürlüğü |
Analog giriş: dönüştürücü A/D, 10 bit
Ekran birimi: 0,1 Hz
|
| Zaman sabiti |
20 ms +/- 1 ms referans değişikliği için
|
| Çalışma konumu |
Dikey +/- 10 derece
|
| Yükseklik |
184 mm
|
| Genişlik |
140 mm
|
| Derinlik |
151 mm
|
| Ürün ağırlığı |
1,8 kg
|
| Besleme frekansı |
50/60 Hz +/- 5 %
|
| Ürün varış yeri |
Asenkron motorlar
|
