Ürün serisi |

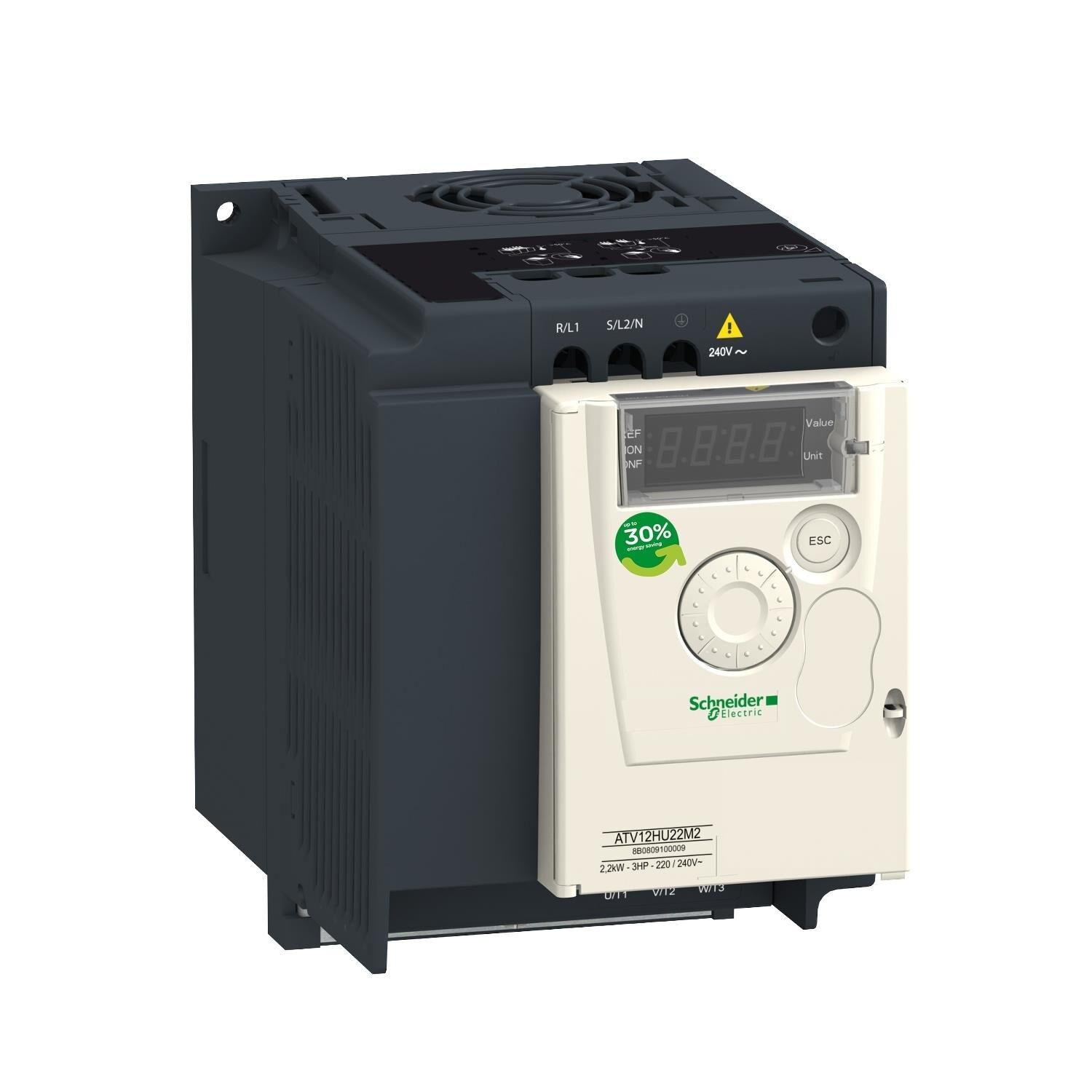

Altivar 12 |
Ürün ya da bileşen tipi |
Değişken hızlı sürücü |
ürüne özel uygulama |
Basit makine |
Montaj Tipi |
Pano montajı |
haberleşme port protokolü |
Modbus |
besleme frekansı |
50/60 Hz +/- 5 % |
[Us] nominal besleme gerilimi |
200...240 V % - 15...10 |
nominal çıkış akımı |
10 A |
motor gücü hp |
3 hp |
motor gücü kW |
2,2 kW |
motor gücü hp |
3 hp |
EMC filtresi |
Entegre |
IP koruma sınıfı |
IP20 |
Tamamlayıcı
Dijital giriş sayısı |
4 |
Dijital çıkış sayısı |
2 |
analog giriş sayısı |
1 |
analog çıkış sayısı |
1 |
röle çıkış sayısı |
1 |
fiziksel arayüz |
2 telli RS 485 |
konnektör tipi |
1 RJ45 |
sürekli çıkış akımı |
10 A -de 4 kHz |
erişim yöntemi |
Sunucu Modbus seri |
hız kontrol cihazı çıkış frekansı |
0,5…400 Hz |
hız aralığı |
1…20 |
örnekleme süresi |
20 ms, tolerans +/- 1 ms için lojik giriş 10 ms için analog giriş |
doğrusallık hatası |
Maksimum değerin +/- % 0,3'ü için analog giriş |
frekans çözünürlüğü |
Analog giriş: dönüştürücü A/D, 10 bit Ekran birimi: 0,1 Hz |
zaman sabiti |
20 ms +/- 1 ms referans değişikliği için |
iletim hızı |
9,6 kbit/sn 19,2 kbit/sn 38,4 kbit/sn |
iletim çerçevesi |
RTU |
adreslerin sayısı |
1…247 |
veri biçimi |
8 bit, yapılandırılabilir tek, çift veya paritesiz |
haberleşme hizmeti |
Bekleme kayıtlarını oku (03) 29 word Tek kayıtları yaz (06) 29 word Çoklu kayıtları yaz (16) 27 word Çoklu kayıtları oku/yaz (23) 4/4 word Cihaz tanımlamasını oku (43) |
polarizasyon tipi |
Empedans yok |
4 kadranlı çalışma mümkün |
Yanlış |
asenkron motor kontrol profili |
Sensörsüz akı vektör kontrolü Karesel gerilim/frekans oranı Gerilim/frekans oranı (V/f) |
Maksimum çıkış frekansı |
4 kHz |
geçici aşırı moment |
150…170 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku |
hızlanma ve yavaşlama rampaları |
0 - 999,9 sn arası doğrusal U S |
motor kayma kompanzasyonu |
Ayarlanabilir Fabrikada mevcut |
anahtarlama frekansı |
2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile |
nominal anahtarlama frekansı |
4 kHz |
durana kadar frenleme |
DC enjeksiyon ile |
Fren kesici entegre |
Yanlış |
hat akımı |
24,0 A -de 100 V (Ağır şart) 20,2 A -de 120 V (Ağır şart) |
Maksimum Giriş Akımı |
20,2 A |
Maksimum çıkış voltajı |
240 V |
görünen güç |
4,8 kVA -de 240 V (Ağır şart) |
maksimum geçici akım |
15,0 A süresince 60 s (Ağır şart) 16,5 A süresince 2 s (Ağır şart) |
Şebeke frekansı |
50...60 Hz |
Bağıl simetrik ağ frekansı toleransı |
5 % |
muhtemel hat Isc |
1 kA |
Yüksek aşırı yükte temel yük akımı |
10,0 A |
W cinsinden güç dağılımı |
Forced cooling: 93,0 W |
Güvenlik fonksiyonu Güvenli Yön (SDI) ile |
Yanlış |
Güvenlik fonksiyonu ile Güvenli Çalışma Durdurma (SOS) |
Yanlış |
Güvenlik fonksiyonu Güvenli Konum (SP) ile |
Yanlış |
Güvenlik fonksiyonu ile Güvenli programlanabilir lojik |
Yanlış |
Güvenlik fonksiyonu ile Güvenli Hız İzleyici (SSM) |
Yanlış |
Güvenlik fonksiyonu Güvenli Durdurma 1 (SS1) ile |
Yanlış |
Sft fct Güvenli Durdurma 2 (SS2) ile |
Yanlış |
Güvenlik fonksiyonu ile Güvenli tork kapalı (STO) |
Yanlış |
Kapalı göstergeli |
Yanlış |
Güvenlik fonksiyonu ile Güvenli fren yönetimi (SBC/SBT) |
Yanlış |
Güvenlik fonksiyonu ile Güvenli Sınırlı Konum (SLP) |
Yanlış |
koruma tipi |
Hat besleme aşırı gerilimi Hat besleme düşük gerilimi Çıkış fazları ve toprak arasındaki aşırı akım Aşırı ısınmaya karşı koruma Motor fazları arasındaki kısa devre Trifazede giriş faz kaybına karşı I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması |
sıkma torku |
1,2 N.m |
yalıtım |
Güç ve kontrol arasındaki elektrik |
Set başına Miktar |
1'li set |
Genişlik |
105 mm |
Yükseklik |
142 mm |
Derinlik |
156,2 mm |
Ürün ağırlığı |
1,4 kg |
Ortam
çalışma yüksekliği |
> 1000...2000 m 100 m başına % 1 akım düşüşüyle <= 1000 m olmadan |
Çalışma konumu |
Dikey +/- 10 derece |
Ürün sertifikaları |
NOM CSA C-Tick UL GOST RCM KC |
İşaretleme |
CE |
Standartlar |
UL 508C UL 618000-5-1 EN/IEC 61800-5-1 EN/IEC 61800-3 |
montaj stili |
Soğutma bloklu |
elektromanyetik uyumluluk |
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunEN/IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-2 Iletimli kesintilere bağışıklık seviye 3 'e uygunEN/IEC 61000-4-6 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-3 Kesinti bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-5 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunEN/IEC 61000-4-11 |
Çevre sınıfı (çalışma sırasında) |
IEC 60721-3-3'e göre sınıf 3C3 IEC 60721-3-3'e göre sınıf 3S2 |
Darbe etkisi altında maksimum hızlanma (çalışma sırasında) |
150 m/sn² 11 ms'de |
Titreşimsel stres altında maksimum hızlanma (çalışma sırasında) |
10 m/sn² 13...200 Hz'de |
Titreşimli yük altında maksimum sapma (çalışma sırasında) |
2...13 Hz'de 1,5 mm |
soğutma havası hacmi |
16 m3/h |
aşırı gerilim kategorisi |
Sınıf III |
düzenleme döngüsü |
Ayarlanabilir PID regülatör |
elektromanyetik emisyon |
Yayılmalı emisyonlar ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2...16 kHz ekranlı motor kablosu Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C1 'e uygunEN/IEC 61800-3 2, 4, 8, 12 ve 16 kHz ekranlı motor kablosu <5 m Iletimli emisyonlar ek EMC filtresi ile ortam 1 kategori C1 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <20 m Iletimli emisyonlar ek EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <50 m Iletimli emisyonlar ek EMC filtresi ile ortam 2 kategori C3 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <50 m Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 4...16 kHz ekranlı motor kablosu <5 m Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2, 4, 8, 12 ve 16 kHz ekranlı motor kablosu <10 m |
titreşim direnci |
1 gn[Alan](f =[Alan]13…200 Hz) 'e uygunEN/IEC 60068-2-6 1,5 mm tepeden tepeye[Alan](f =[Alan]3…13 Hz) - simetrik DIN rayında sökülen sürücü - 'e uygunEN/IEC 60068-2-6 |
darbe dayanımı |
15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
bağıl nem |
5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3 |
gürültü seviyesi |
45 dB |
kirletme derecesi |
2 |
Pil tasarım ömrü |
-25…70 °C |
çalışma için ortam hava sıcaklığı |
-10…50 °C olmadan 50…60 °C °C başına % 2,2 akım düşüşüyle |
Depolama ortam koşulları |
-25…70 °C |
Paketleme üniteleri
Unit Type of Package 1 |
PCE |
Number of Units in Package 1 |
1 |
Package 1 Height |
20,000 cm |
Package 1 Width |
18,000 cm |
Package 1 Length |
20,000 cm |
Package 1 Weight |
1,753 kg |
Unit Type of Package 2 |
P06 |
Number of Units in Package 2 |
30 |
Package 2 Height |
75,000 cm |
Package 2 Width |
60,000 cm |
Package 2 Length |
80,000 cm |
Package 2 Weight |
65,950 kg |
