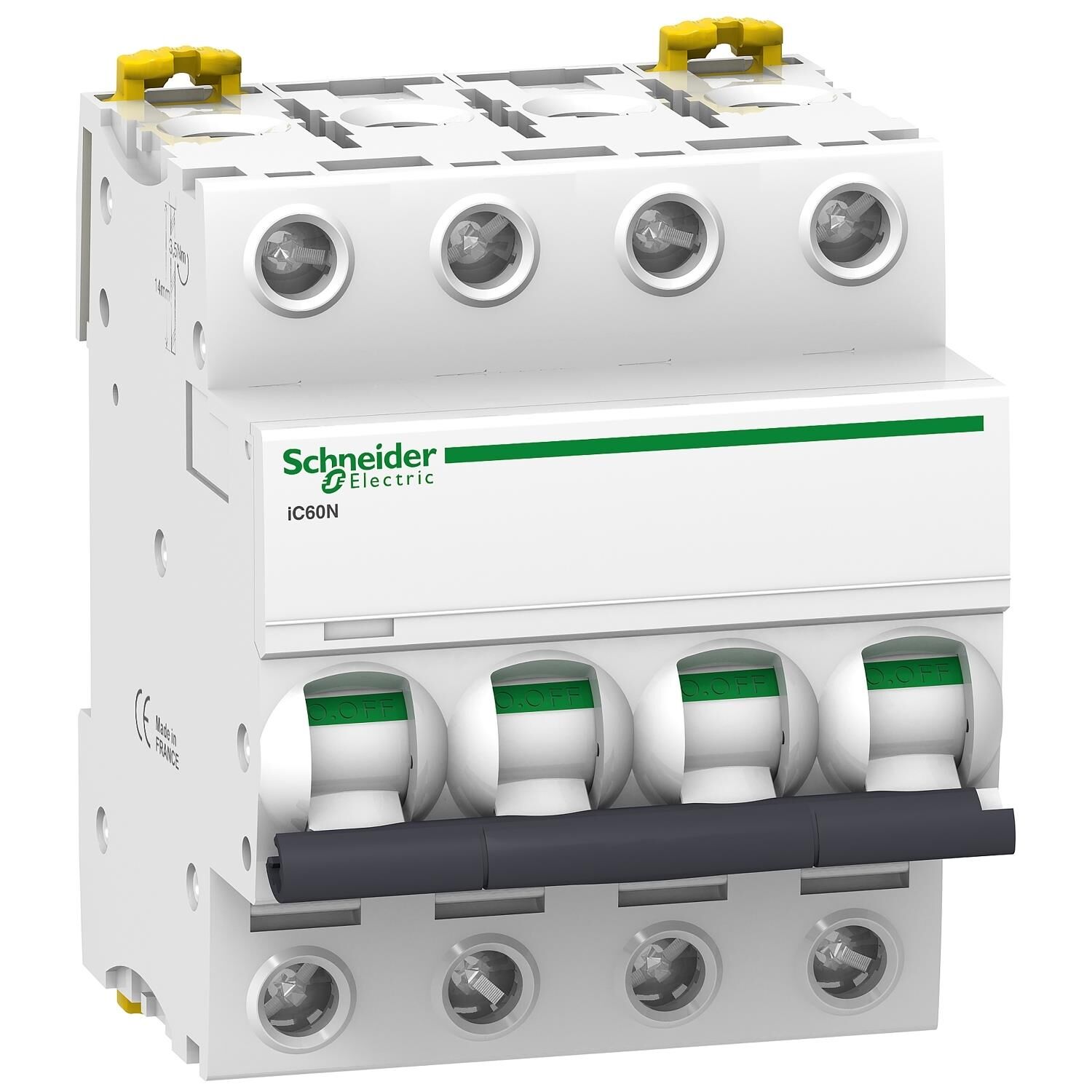

Schneider Electric A9F74450 4X50A 6kA C Serisi Otomatik Sigorta C60N
cihaz uygulaması
Dağıtım
seri
Acti 9
ürün adı
Acti9 iC60
Ürün ya da bileşen tipi
Minyatür devre kesici
Ürün grubu
IC60N
Kutup tanımı
4P
korumalı kutupların sayısı
4
[In] nominal akım
50 A
Şebeke tipi
DC
AC
açma birimi teknolojisi
Termik Manyetik
eğim kodu
C
kesme kapasitesi
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
36 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
36 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 250 V DC 'e uygunEN/IEC 60947-2
kullanım kategorisi
Kategori A 'e uygunEN 60947-2
Kategori A 'e uygunIEC 60947-2
yalıtıma uygunluk
Evet 'e uygunTR 60898-1
Evet 'e uygunEN 60947-2
Evet 'e uygunIEC 60898-1
Evet 'e uygunIEC 60947-2
Standartlar
EN 60947-2
IEC 60947-2
TR 60898-1
IEC 60898-1
Şebeke frekansı
50/60 Hz
manyetik açma limiti
8 x In +/- % 20
[Ics] nominal hizmet kesme kapasitesi
15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % 'e uygunIEC 60947-2 - 180...250 V DC
10 kA 100 % 'e uygunEN 60947-2 - 180...250 V DC
[Ui] nominal yalıtım voltajı
500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2
kontak konum göstergesi
Evet
Kontrol tipi
Geçiş
Cihaz üzerii sinyalizasyon
Açma göstergesi
Montaj Tipi
Sabit
montaj desteği
DIN rayı
comb busbar dağıtım bloğu uyumluluğu
Üst veya alt: EVET
9 mm vida adımı
8
Yükseklik
85 mm
Genişlik
72 mm
Derinlik
78,5 mm
Ürün ağırlığı
0,5 kg
renk
Beyaz
Mekanik dayanıklılık
20000 cycles
elektrik dayanıklılığı
10000 cycles
bağlantılar - terminaller
Tek terminal (üst veya alt) 1…35 mm² sert
Tek terminal (üst veya alt) 1…25 mm² esnek
tel sıyırma uzunluğu
14 mm for üst veya alt connection
sıkma torku
3,5 N.m üst veya alt
toprak kaçağı koruması
Ayrı blok
IP koruma derecesi
IP20 'e uygunIEC 60529
IP20 'e uygunEN 60529
kirletme derecesi
3 'e uygunEN 60947-2
3 'e uygunIEC 60947-2
aşırı gerilim kategorisi
IV
tropik iklim
2 'e uygunIEC 60068-1
bağıl nem
95 % -de 55 °C
çalışma yüksekliği
0...2000 m
Nominal çalışma ortam sıcaklığı
-35…70 °C
Depolama ortam koşulları
-40…85 °C
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
7,000 cm
Package 1 Width
7,500 cm
Package 1 Length
9,500 cm
Package 1 Weight
516,300 g
Unit Type of Package 2
BB1
Number of Units in Package 2
3
Package 2 Height
8,000 cm
Package 2 Width
10,000 cm
Package 2 Length
22,500 cm
Package 2 Weight
1,608 kg
Unit Type of Package 3
S03
Number of Units in Package 3
33
Package 3 Height
30,000 cm
Package 3 Width
30,000 cm
Package 3 Length
40,000 cm
Package 3 Weight
18,095 kg
