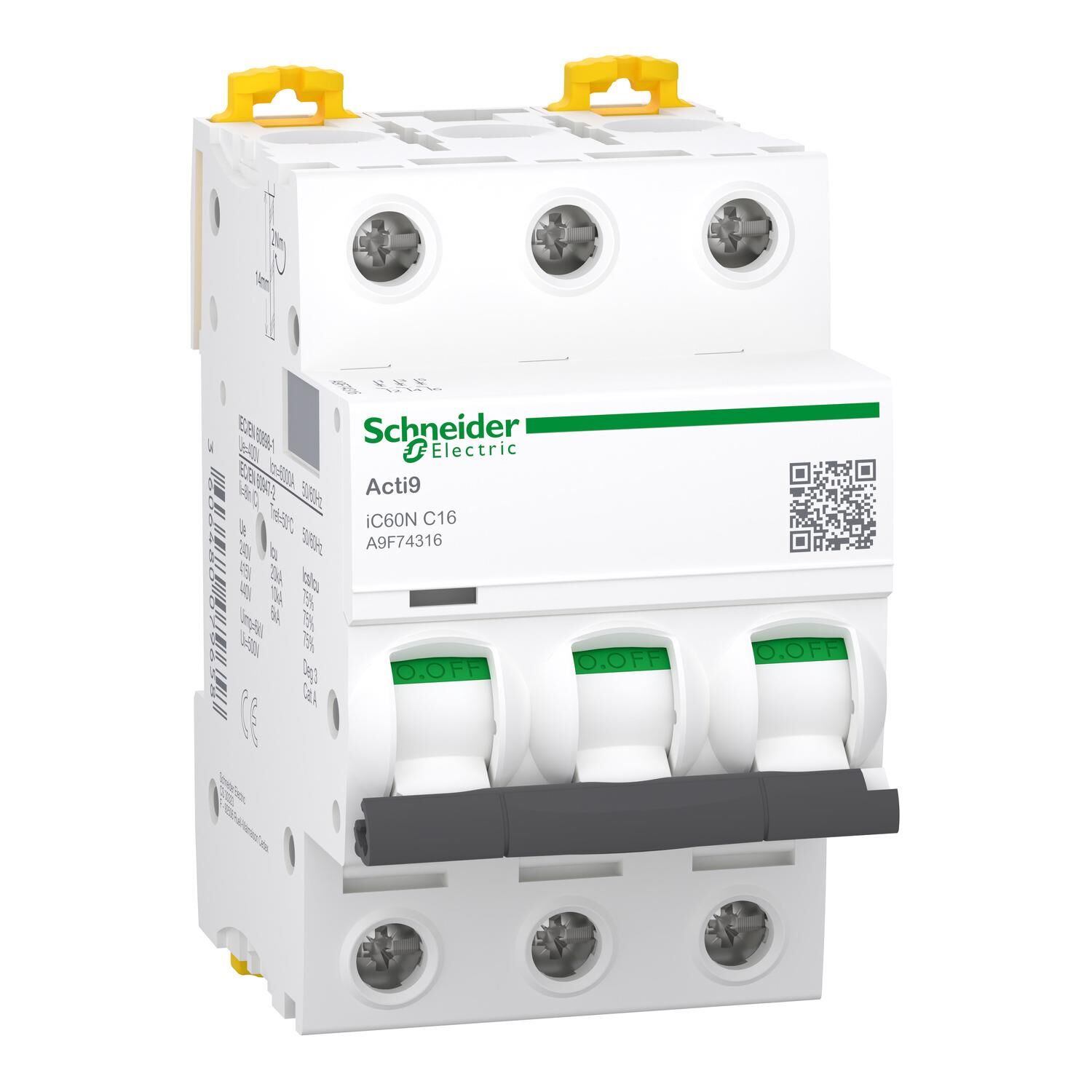

Schneider Electric A9F74316 3X16A 6kA C Serisi Otomatik Sigorta C60N

Özellikler   Ana Cihaz uygulaması Dağıtım Seri Acti 9 Ürün adı Acti9 iC60 Ürün ya da bileşen tipi Minyatür devre kesici Ürün grubu IC60N Kutup tanımı 3P Korumalı kutupların sayısı 3 [In] nominal akım 16 A Şebeke tipi DC AC Açma birimi teknolojisi Termik Manyetik Eğim kodu C Kesme kapasitesi 6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 36 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 36 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de <= 180 V DC 'e uygunEN/IEC 60947-2 Kullanım kategorisi Kategori A 'e uygunEN 60947-2 Kategori A 'e uygunIEC 60947-2 Yalıtıma uygunluk Evet 'e uygunTR 60898-1 Evet 'e uygunEN 60947-2 Evet 'e uygunIEC 60898-1 Evet 'e uygunIEC 60947-2 Standartlar TR 60898-1 IEC 60898-1 IEC 60947-2 EN 60947-2   Tamamlayıcı Şebeke frekansı 50/60 Hz Manyetik açma limiti 8 x In +/- % 20 [Ics] nominal hizmet kesme kapasitesi 15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz 4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz 15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz 4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz 27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz 27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz 6000 A 100 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz 6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz 10 kA 100 % 'e uygunIEC 60947-2 - 125...180 V DC 10 kA 100 % 'e uygunEN 60947-2 - 125...180 V DC Sınırlama sınıfı 3 'e uygunTR 60898-1 3 'e uygunIEC 60898-1 [Ui] nominal yalıtım voltajı 500 V AC 50/60 Hz 'e uygunEN 60947-2 500 V AC 50/60 Hz 'e uygunIEC 60947-2 [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunEN 60947-2 6 kV 'e uygunIEC 60947-2 Kontak konum göstergesi Evet Kontrol tipi Geçiş Cihaz üzerii sinyalizasyon Açma göstergesi Montaj Tipi Sabit Montaj desteği DIN rayı Comb busbar dağıtım bloğu uyumluluğu Üst veya alt: EVET 9 mm vida adımı 6 Yükseklik 85 mm Genişlik 54 mm Derinlik 78,5 mm Ürün ağırlığı 0,375 kg Renk Beyaz Mekanik dayanıklılık 20000 cycles Elektrik dayanıklılığı 10000 cycles Bağlantılar - terminaller Tek terminal (üst veya alt) 1…25 mm² sert Tek terminal (üst veya alt) 1…16 mm² esnek Tel sıyırma uzunluğu 14 mm for üst veya alt connection Sıkma torku 2 N.m üst veya alt Toprak kaçağı koruması Ayrı blok   Ortam IP koruma derecesi IP20 conforming to IEC 60529 IP20 conforming to EN 60529 Kirletme derecesi 3 'e uygunEN 60947-2 3 'e uygunIEC 60947-2 Aşırı gerilim kategorisi IV Tropik iklim 2 'e uygunIEC 60068-1 Bağıl nem 95 % -de 55 °C Çalışma yüksekliği 0...2000 m Nominal çalışma ortam sıcaklığı -35…70 °C Depolama ortam koşulları -40…85 °C   Paketleme üniteleri Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 7,5 cm Package 1 Width 5,4 cm Package 1 Length 9,5 cm Package 1 Weight 328 g Unit Type of Package 2 BB1 Number of Units in Package 2 4 Package 2 Height 8 cm Package 2 Width 9,5 cm Package 2 Length 22,5 cm Package 2 Weight 1,409 kg Unit Type of Package 3 S03 Number of Units in Package 3 44 Package 3 Height 30 cm Package 3 Width 30 cm Package 3 Length 40 cm Package 3 Weight 15,938 kg   Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü REACh Düzenlemesi  REACh Bildirisi EU RoHS Direktifi Muafiyetlerle uyumlu Cıva içermez Evet Çin RoHS Düzenlemesi  Çin RoHS beyanı RoHS muafiyet bilgileri  Evet Çevre Beyanı  Çevresel Ürün Profili Döngüsellik Profili Belirli geri dönüşüm işlemlerine gerek yoktur WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. Halojen içerik performansı Halojen içermeyen ürün   Sözleşme garantisi Garanti 18 months
