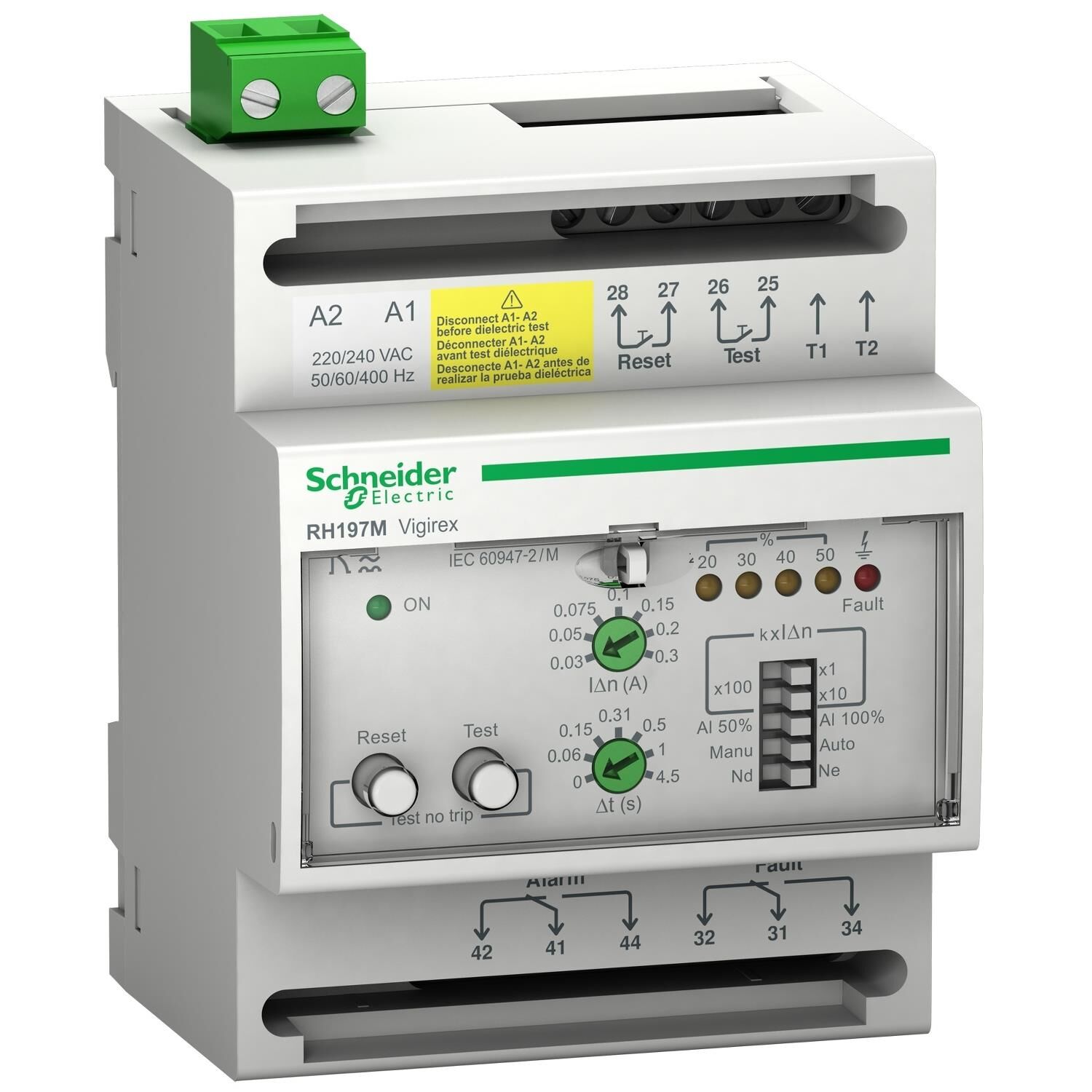

Schneider Electric 56517 RH197M Toprak Kaçağı Algılama Rölesi 0.03A-30A 240V
%57
7.760,64 TL
18.048,00 TL
Kategori
Marka
Stok Kodu
56517
Garanti Süresi
24 Ay
Fiyat
15.040,00 TL + KDV
| ri | VigiPacT |
|---|---|
| Ürün grubu | RH197M |
| Ürün ya da bileşen tipi | Rezidüel akım koruma rölesi |
| röle uygulaması | Koruma rölesi |
| montaj desteği | DIN rayı |
| toprak kaçağı koruma sınıfı | A tipi |
| ayarın tipi | Seçici |
| rezidüel toprak kaçağı duyarlılık ayar tipi | Ayarlanabilir 19 ayar |
| Earth-leakage sensitivity | 0,03…30 A |
| Earth-leakage time delay | Anlık for 0,03 A Ayarlanabilir 7 ayar 0…4,5 s for 0,03…30 A |
| alarm eşiği | 1 0,5 |
| Current sensors compatibility | VigiPacT TOA toprak kaçağı akım sensörü VigiPacT A toprak kaçağı akım sensörü VigiPacT L toprak kaçağı akım sensörü |
| [Ithe] klasik muhafazalı termik akım | 8 A |
| minimum yük | 10 mA -de 12 V |
| [Us] nominal besleme gerilimi | 220...240 V AC 50/60 Hz % 70...110 |
| güç tüketimi | 4 VA |
| Monitored distribution system | 1000 V - AC -de 50/60 Hz (maksimum) 1000 V - AC -de 400 Hz (maksimum) |
| topraklama sistemi | TT TN-S IT |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
| sıfırlama | Manuel sıfırlama Otomatik sıfırlama |
| test fonksiyonu | Yerel Uzaktan test |
|---|---|
| izleme | Elektronik (watchdog) Güç besleme (sürekli) Röle/sensör bağlantısı (sürekli) |
| sinyal kontakları düzenleme | 1 NA |
| ölçümün tipi | Toprak hatası akım dahili ölçümü, aralik: % 80...100 |
| yenileme süresi | 0,5 sn |
| ayarların kurcalamaya dayanıklılığı | Mühürlenebilir kapakla korunur |
| bağlantılar - terminaller | Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 24...AWG 12 Yardımcı güç besleme: terminal bloğu kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 Hata: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Hata: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 24...AWG 12 Hata: terminal bloğu kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 Röle testi ve hata sıfırlama: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Röle testi ve hata sıfırlama: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 24...AWG 12 Röle testi ve hata sıfırlama: terminal bloğu kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 Sensör: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Sensör: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 24...AWG 12 Sensör: terminal bloğu kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 Gerilim varlığı: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Gerilim varlığı: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 24...AWG 12 Gerilim varlığı: terminal bloğu kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 |
| tel sıyırma uzunluğu | Yardımcı güç besleme: 7 mm Hata: 7 mm Röle testi ve hata sıfırlama: 7 mm Sensör: 7 mm Gerilim varlığı: 7 mm |
| sıkma torku | Yardımcı güç besleme: 0,6 N.m Hata: 0,6 N.m Röle testi ve hata sıfırlama: 0,6 N.m Sensör: 0,6 N.m Gerilim varlığı: 0,6 N.m |
| 9 mm vida adımı | 8 |
| Standartlar | EN/IEC 60947-2 Annex M EN/IEC 60755 UL 1053 CAN/CSA C22.2 No. 144 |
| Genişlik | 71,2 mm |
| Yükseklik | 98,7 mm |
| Derinlik | 65,8 mm |
| Ürün ağırlığı | 0,3 kg |
| IP koruma derecesi | Ön yüzde: IP40 'e uygunEN/IEC 60529 Yan parçalarda: IP30 'e uygunEN/IEC 60529 Bağlantı terminallerinde: IP20 'e uygunEN/IEC 60529 |
| IK koruma derecesi | IK07 'e uygunEN 50102 |
| mekanik dayanıklılık | Yangına dayanıklılık 'e uygunIEC 60695-2-1 IK koruma 2 joules: IK07 'e uygunEN 50102 Titreşimler 13,2...100 Hz: 0,7 g Titreşimler 2...13,2 Hz: +/- 1 mm |
| aşırı gerilim kategorisi | IV |
|---|---|
| elektrik çarpmasına karşı koruma sınıfı | Sınıf II |
| elektromanyetik uyumluluk | Iletimli ve yayılmalı emisyonlar: B 'e uygunCISPR 11 Iletimli radyo frekansı bağışıklık testi: 3 'e uygunIEC 61000-4-6 Elektrostatik deşarj bağışıklık testi: 4 'e uygunIEC 61000-4-2 Yüksek enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-5 Alçak enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-4 Radyasyon duyarlılığı: 3 'e uygunIEC 61000-4-3 |
| bağıl nem | 95 % -de 55 °C |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| Nominal çalışma ortam sıcaklığı | -25…55 °C |
| Depolama ortam koşulları | -40…85 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 9,5 cm |
| Package 1 Width | 8,5 cm |
| Package 1 Length | 8,0 cm |
| Package 1 Weight | 322,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 24 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 8,16 kg |
