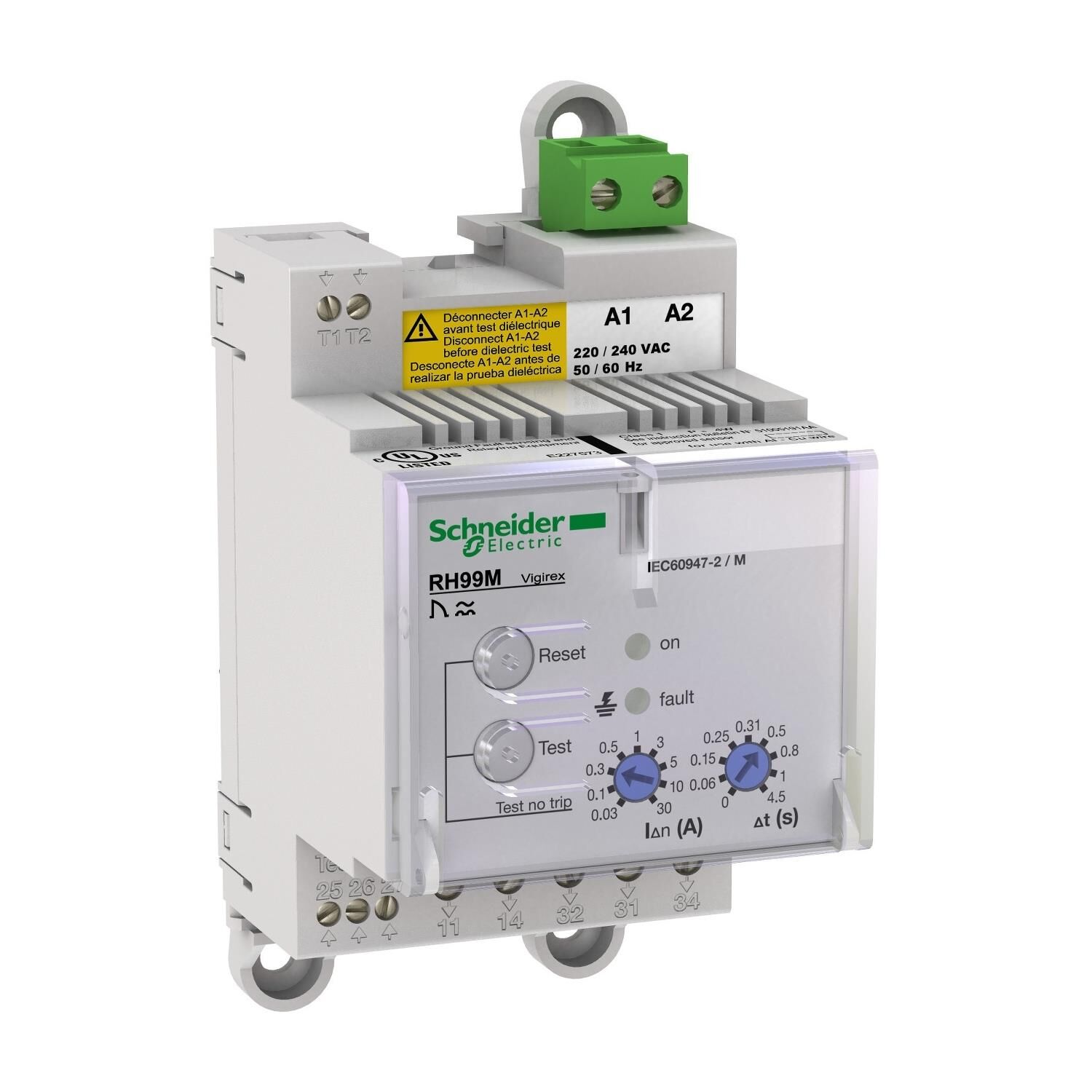

Schneider Electric 56173 RH99M Toprak Kaçağı Algılama Rölesi
%57
6.625,44 TL
15.408,00 TL
Kategori
Marka
Stok Kodu
56173
Garanti Süresi
24 Ay
Fiyat
12.840,00 TL + KDV
| seri | VigiPacT |
|---|---|
| Ürün grubu | RH99M |
| Ürün ya da bileşen tipi | Rezidüel akım koruma rölesi |
| röle uygulaması | Koruma rölesi |
| montaj desteği | DIN rayı |
| toprak kaçağı koruma sınıfı | A tipi |
| ayarın tipi | Seçici |
| rezidüel toprak kaçağı duyarlılık ayar tipi | Ayarlanabilir 9 ayar |
| Earth-leakage sensitivity | 0,03…30 A |
| Earth-leakage time delay | Anlık for 0,03 A Ayarlanabilir 9 ayar 0…4,5 s for 0,03…30 A |
| Current sensors compatibility | VigiPacT TOA toprak kaçağı akım sensörü VigiPacT A toprak kaçağı akım sensörü VigiPacT L toprak kaçağı akım sensörü |
| [Ithe] klasik muhafazalı termik akım | 8 A |
| minimum yük | 10 mA -de 12 V |
| [Us] nominal besleme gerilimi | 220...240 V AC 50/60 Hz % 55...110 |
| güç tüketimi | 4 VA |
| Monitored distribution system | 1000 V - AC -de 50/60 Hz (maksimum) 1000 V - AC -de 400 Hz (maksimum) |
| topraklama sistemi | TN-S TT IT |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
| sıfırlama | Manuel sıfırlama |
| test fonksiyonu | Uzaktan test Yerel |
|---|---|
| izleme | Elektronik (sürekli) Güç besleme (sürekli) Röle/sensör bağlantısı (sürekli) |
| ölçümün tipi | Toprak hatası akım dahili ölçümü, aralik: % 80...100 |
| ayarların kurcalamaya dayanıklılığı | Mühürlenebilir kapakla korunur |
| bağlantılar - terminaller | Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 24...AWG 12 Yardımcı güç besleme: terminal bloğu kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 Hata: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Hata: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12 Hata: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16 Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16 Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16 Sensör: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16 Sensör: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16 Sensör: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16 Gerilim varlığı: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Gerilim varlığı: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12 Gerilim varlığı: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 |
| tel sıyırma uzunluğu | Yardımcı güç besleme: 7 mm for üst connection Hata: 8 mm for alt connection Röle testi ve hata sıfırlama: 5 mm for alt connection Sensör: 5 mm for üst connection Gerilim varlığı: 8 mm for alt connection |
| sıkma torku | Yardımcı güç besleme: 0,6 N.m üst Hata: 0,6 N.m alt Röle testi ve hata sıfırlama: 0,25 N.m alt Sensör: 0,25 N.m üst Gerilim varlığı: 0,6 N.m alt |
| 9 mm vida adımı | 6 |
| Standartlar | EN/IEC 60947-2 Annex M EN/IEC 60755 UL 1053 CAN/CSA C22.2 No. 144 |
| Genişlik | 54 mm |
| Yükseklik | 81 mm |
| Derinlik | 74 mm |
| Ürün ağırlığı | 0,3 kg |
| IP koruma derecesi | Ön yüzde: IP40 'e uygunEN/IEC 60529 Yan parçalarda: IP30 'e uygunEN/IEC 60529 Bağlantı terminallerinde: IP20 'e uygunEN/IEC 60529 |
| IK koruma derecesi | IK07 'e uygunEN 50102 |
| mekanik dayanıklılık | Yangına dayanıklılık 'e uygunIEC 60695-2-1 IK koruma 2 joules: IK07 'e uygunEN 50102 Titreşimler 13,2...100 Hz: 0,7 g Titreşimler 2...13,2 Hz: +/- 1 mm |
