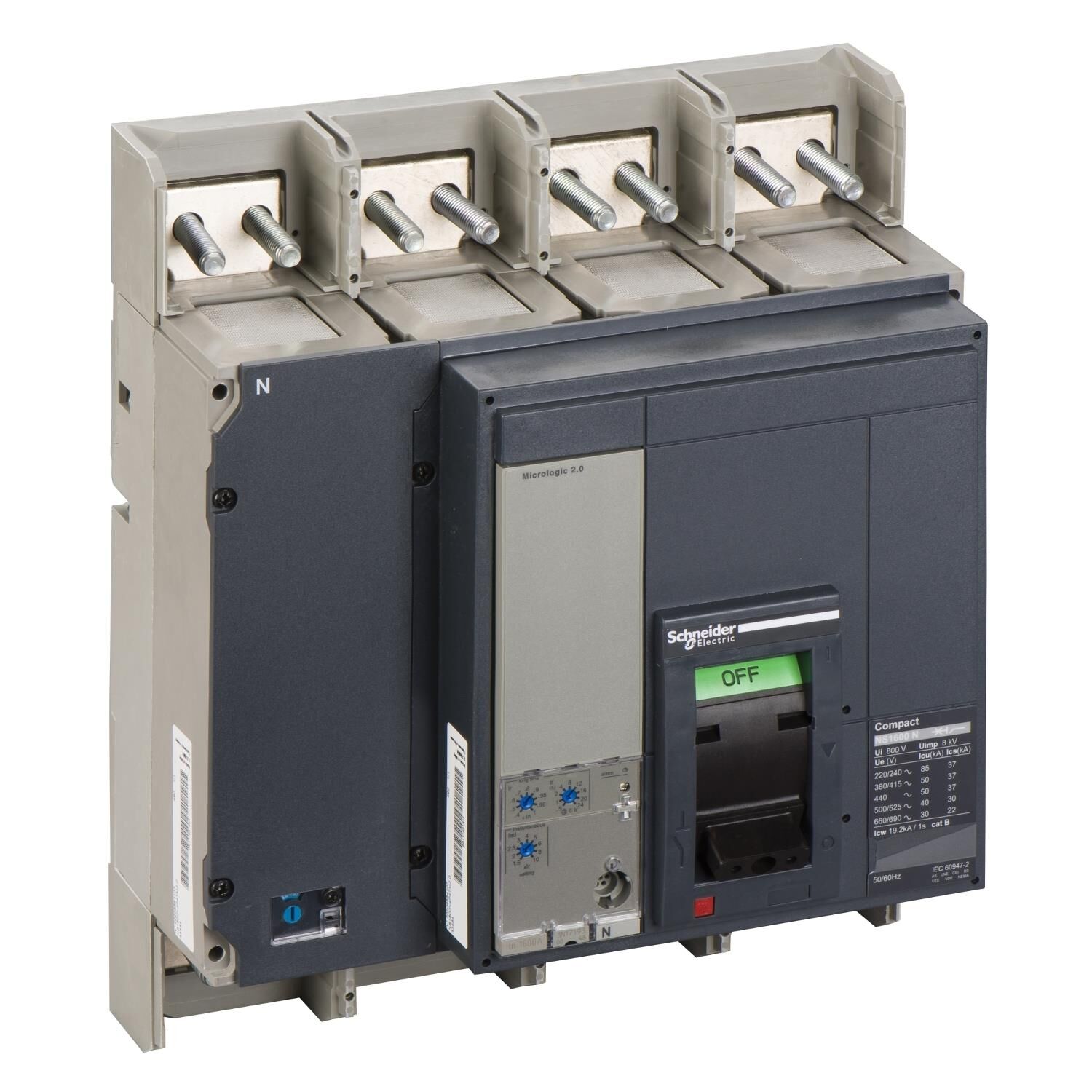

Schneider Electric 33469S2 4X800A 50KA Mandallı Termik Manyetik Şalter MIC2.0
%57
49.474,08 TL
115.056,00 TL
Kategori
Marka
Stok Kodu
33469S2
Garanti Süresi
24 Ay
Fiyat
95.880,00 TL + KDV
| seri | Compact |
|---|---|
| ürün adı | Compact NS |
| Ürün serisi | ComPact NS630b...1600 |
| Ürün grubu | Kompakt NS800N |
| Ürün ya da bileşen tipi | Devre kesici |
| cihaz uygulaması | Dağıtım |
| Number of poles | 4P |
| korumalı kutup açıklaması | 4d |
| nötr konum | Sol |
| (In) rated current up to 65 °C | 800 A -de 50 °C |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz |
| Şebeke tipi | AC |
| Şebeke frekansı | 50/60 Hz |
| yalıtıma uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| kullanım kategorisi | Kategori B |
| [Icu] rated ultimate short-circuit breaking capacity | 30 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 40 kA Icu -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Performance level | N 50 kA 415 V AC |
| açma birimi adı | MicroLogic 2.0 |
| açma birimi teknolojisi | Elektronik |
| açma birimi koruma fonksiyonları | LI |
| Kontrol tipi | Döner kol Geçiş |
| Circuit breaker mounting mode | Sabit |
| [Ui] nominal yalıtım voltajı | 800 V AC 50/60 Hz 'e uygunIEC 60947-2 |
|---|---|
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunIEC 60947-2 |
| [Ics] rated service short-circuit breaking capacity | 30 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 40 kA -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Icw] rated short-time withstand current | 19,2 kA 1 sn 'e uygunIEC 60947-2 |
| Mekanik dayanıklılık | 10000 cycles |
| elektrik dayanıklılığı | 2000 cycles -de 690 V In 4000 cycles -de 690 V In/2 5000 cycles -de 440 V In 6000 cycles -de 440 V In/2 |
| Güç kayıpları | 15 W |
| montaj desteği | Arka plaka |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| bağlantı aralığı | 70 mm |
| koruma tipi | L : for aşırı yük koruma (uzun süreli) I : for anlık kısa devre koruması |
| açma birimi derecesi | 800 A -de 50 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Ayarlanabilir 9 ayar |
| [Ir] long-time protection pick-up adjustment range | 0,4...1 x In |
| Long-time protection delay adjustment type tr | Ayarlanabilir 9 ayar |
| [tr] long-time protection delay adjustment range | 12,5…600 s -de 1,5 x Ir 0,5…24 s -de 6 x Ir 0,7…16,6 s -de 7,2 x Ir |
| termik bellek | 20 mn |
| Instantaneous protection pick-up adjustment type Ii | Ayarlanabilir |
| [Ii] instantaneous protection pick-up adjustment range | 1,5...10 x Ir |
| toprak kaçağı koruması | Yok |
| Neutral protection settings | Korumasız (3d) 0,5 x Ir (3d + N/2) 1 x Ir (4d) |
| alan seçimli kilitleme ZSI | Olmadan |
| yardımcı kontak düzenleme | 1 NO/NC |
| yerel sinyalleme | Hata göstergesi: 4 LED (kırmızı) Aşırı yük: 1 LED (sarı) |
| Width (W) | 280 mm |
| Height (H) | 327 mm |
| Depth (D) | 147 mm |
| Ürün ağırlığı | 18 kg |
| Standartlar | EN/IEC 60947-2 |
|---|---|
| Ürün sertifikaları | ASEFA ASTA |
| kirletme derecesi | 3 'e uygunIEC 60947 |
| IP koruma derecesi | IP40 'e uygunIEC 60529 |
| IK koruma derecesi | IK07 'e uygunEN 50102 |
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -50…85 °C |
| bağıl nem | 0…95 % |
| çalışma yüksekliği | 0...2000 m değer kaybı olmadan 2000 m...5000 m değer kaybı ile |
