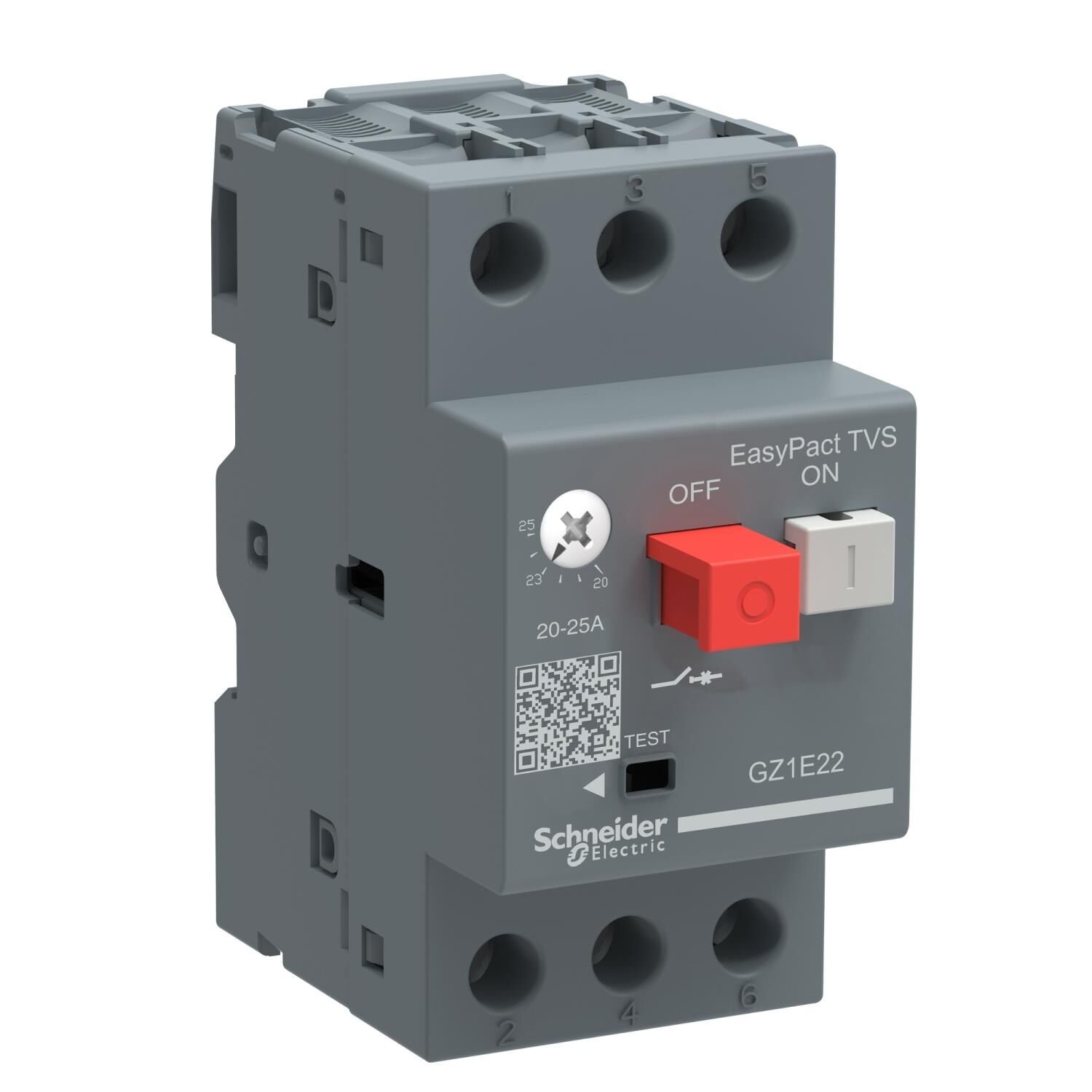

Schneider Electric GZ1E20 13-18A Motor Koruma Şalteri
seri
Easy TeSys
Ürün serisi
Easy TeSys Power
Ürün ya da bileşen tipi
Devre kesici
Ürün grubu
GZ1E
cihaz uygulaması
Motor
açma birimi teknolojisi
Termik Manyetik
yalıtıma uygunluk
Evet 'e uygunIEC 60947-1 ek 7.1.6
renk
Gri (RAL 7011)
Kutup tanımı
3P
Şebeke tipi
AC
kullanım kategorisi
AC-3
ağ frekansı
50/60 Hz 'e uygunIEC 60947-2
Montaj Tipi
Klipsle
Vidalarla
montaj desteği
Ray
montaj konumu
Herhangi bir konum
motor gücü kW
4 kW -de 230 V AC 50/60 Hz
7,5 kW -de 400 V AC 50/60 Hz
9 kW -de 440 V AC 50/60 Hz
10 kW -de 500 V AC 50/60 Hz
15 kW -de 690 V AC 50/60 Hz
Bara açıklaması
Icu: >= 100 kA -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2
Icu: 2 kA -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
Icu: 10 kA -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
Icu: 6 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
Icu: 5 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ics] nominal hizmet kısa devre kesme kapasitesi
100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2
75 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
50 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
50 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
75 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
Kontrol tipi
Açma/kapama butonu
termal koruma ayar aralığı
13…18 A
manyetik açma akımı
223 A
[Ue] nominal çalışma voltajı
690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ui] nominal yalıtım voltajı
690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunIEC 60947-2
güç dağılımı
2,5 W (kutup başına)
Mekanik dayanıklılık
100000 cycles
elektrik dayanıklılığı
100000 cycles için AC-3
maksimum çalışma oranı
25 cyc/h
bağlantılar - terminaller
Vida kelepçesi terminalleri 2 1…6 mm² - cable stiffness: katı
Vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: esnek kablo uçsuz
Vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu
Yükseklik
89 mm
Genişlik
44,5 mm
Derinlik
78 mm
Ürün ağırlığı
0,26 kg
Standartlar
IEC 60947-2
IEC 60947-4
koruyucu bakım
TH
IP koruma derecesi
IP20 'e uygunIEC 60529
çalışma için ortam hava sıcaklığı
-20…60 °C
Depolama ortam koşulları
-40…80 °C
yangına dayanıklılık
960 °C 'e uygunIEC 60695-2-1
çalışma yüksekliği
2000 m
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
8,4 cm
Package 1 Width
4,8 cm
Package 1 Length
9 cm
Package 1 Weight
277 g
Unit Type of Package 2
S02
Number of Units in Package 2
24
Package 2 Height
15 cm
Package 2 Width
30 cm
Package 2 Length
40 cm
Package 2 Weight
7,02 kg
Unit Type of Package 3
P06
Number of Units in Package 3
384
Package 3 Height
77 cm
Package 3 Width
80 cm
Package 3 Length
60 cm
Package 3 Weight
122,916 kg
