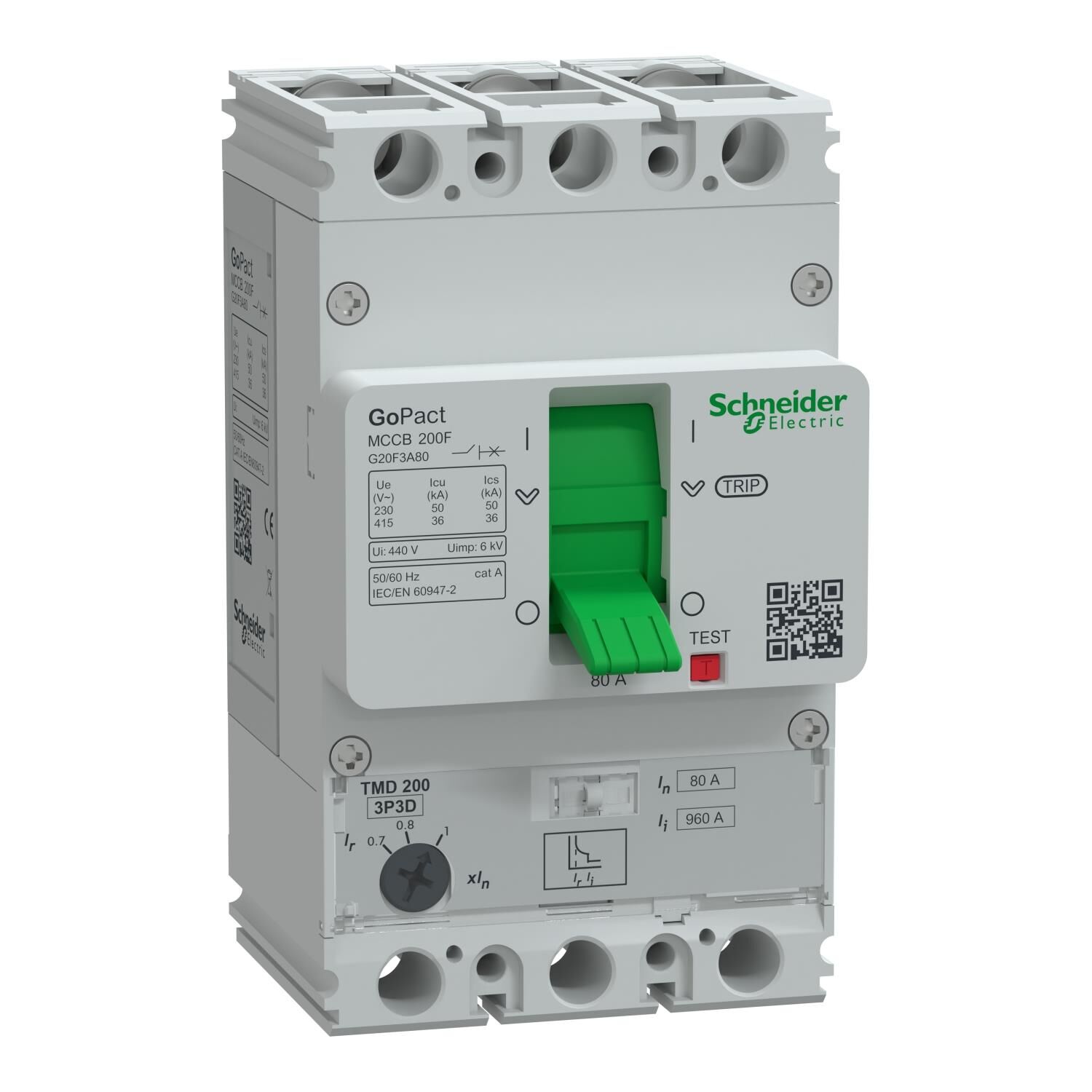

Schneider Electric G20F3A80 3X80A 36kA Termik Manyetik Şalter GoPact

Ürün serisi
GoPact MCCB
Ürün ya da bileşen tipi
Devre kesici
ürün adı
GoPact MCCB 200
cihaz uygulaması
Dağıtım
Kutup tanımı
3P
korumalı kutup açıklaması
3d
[In] nominal akım
80 A -de 40 °C
[Ue] nominal çalışma voltajı
415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
yalıtıma uygunluk
Evet 'e uygunEN/IEC 60947-2
kullanım kategorisi
Kategori A
[Icu] rated ultimate short-circuit breaking capacity
36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
50 kA Icu -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
Performans seviyesi
F 36 kA 380/415 V AC
açma birimi adı
TM-D
açma birimi teknolojisi
Termik Manyetik
açma birimi koruma fonksiyonları
LI
Kontrol tipi
Geçiş
Circuit breaker mounting mode
Sabit
Tamamlayıcı
[Ui] nominal yalıtım voltajı
440 V AC 'e uygunEN/IEC 60947-2
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunEN/IEC 60947-2
[Ics] rated service short-circuit breaking capacity
36 kA -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
50 kA -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
Mekanik dayanıklılık
30000 cycles
elektrik dayanıklılığı
8000 cycles -de 415 V In
kutup başına güç dağılımı
16 W
montaj desteği
Arka plaka
montaj konumu
Yatay ve dikey
Sırtında düz
üst bağlantı
Ön
aşağı bağlantı
Ön
Connection terminals
Vidalı terminaller
bağlantı aralığı
25 mm
koruma tipi
L : for aşırı yük koruma (termik)
I : for kısa devre koruması (manyetik)
açma birimi derecesi
80 A -de 40 °C
Long-time pick-up adjustment type Ir (thermal protection)
Ayarlanabilir
[Ir] long-time protection pick-up adjustment range
0,7...1 x In
Long-time protection delay adjustment type tr
Sabit
Instantaneous protection pick-up adjustment type Ii
Sabit
[Ii] instantaneous protection pick-up adjustment range
12 x In
Width (W)
75 mm
Height (H)
130 mm
Depth (D)
60 mm
Ürün ağırlığı
0,9 kg
renk
Gri (RAL 7035)
Ortam
Standartlar
EN/IEC 60947-1
EN/IEC 60947-2
EN/IEC 60947-2 Ek H
aşırı gerilim kategorisi
III
kirletme derecesi
3 'e uygunIEC 60664-1
IP koruma derecesi
IP20 'e uygunIEC 60529
Nominal çalışma ortam sıcaklığı
-20…55 °C
Depolama ortam koşulları
-35…85 °C
çalışma yüksekliği
0...2000 m değer kaybı olmadan
2000...5000 m değer kaybı ile
Paketleme üniteleri
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
13,6 cm
Package 1 Width
8,5 cm
Package 1 Length
13,9 cm
Package 1 Weight
995 g
Unit Type of Package 2
S02
Number of Units in Package 2
8
Package 2 Height
15 cm
Package 2 Width
30 cm
Package 2 Length
40 cm
Package 2 Weight
8,275 kg
Unit Type of Package 3
P06
Number of Units in Package 3
128
Package 3 Height
75 cm
Package 3 Width
60 cm
Package 3 Length
80 cm
Package 3 Weight
140,9 kg
