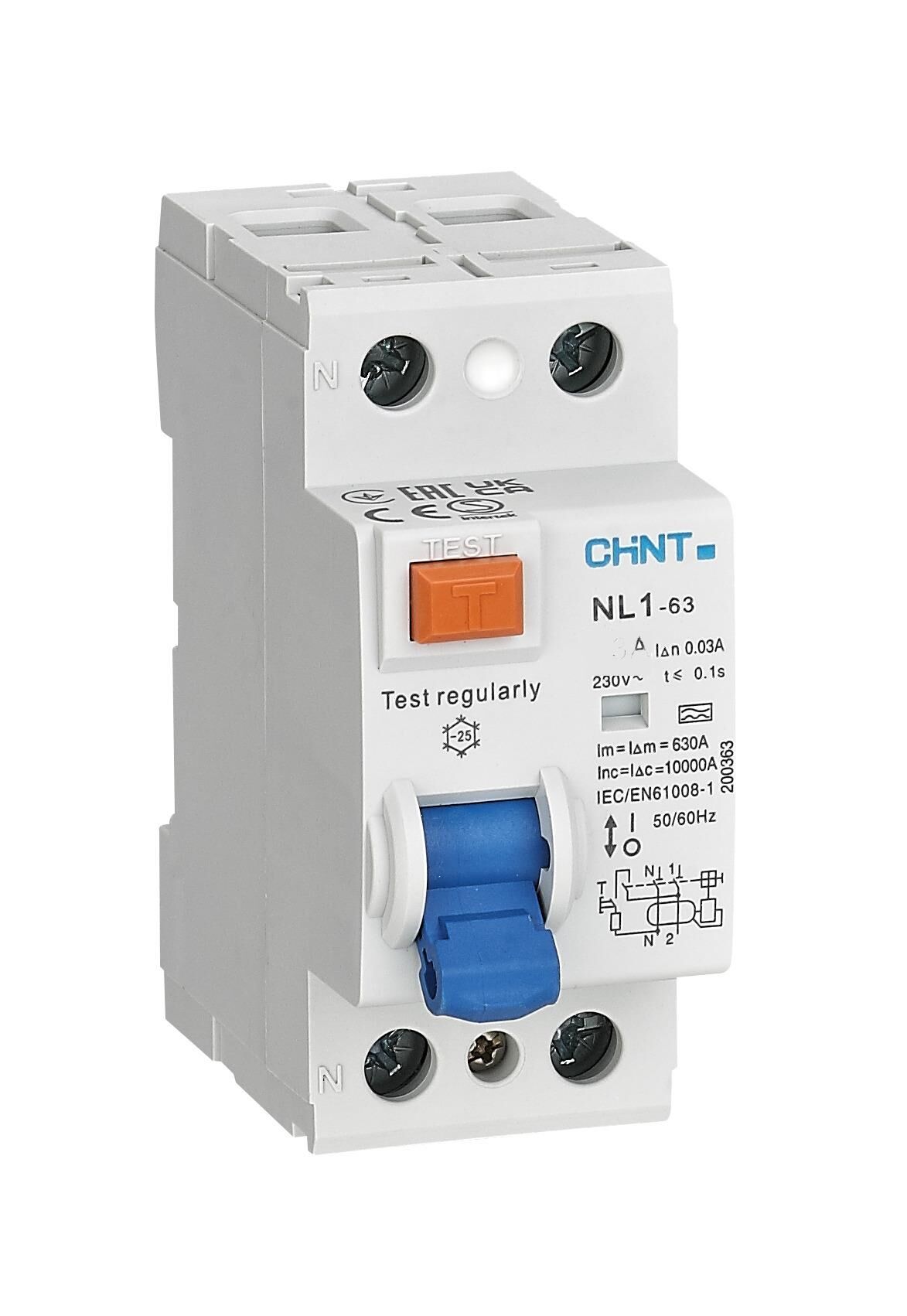

Chint 200308 NL1 2X40A 30mA 6kA A Tipi Kaçak Akım Koruma Rölesi

Açma hassasiyeti

10 mA - Hassas alet kaçak koruması ve banyo kullanımı.

30mA - Doğrudan temasa karşı ek koruma.

100mA - Dolaylı temaslara karşı koruma sağlayabilmek için IΔn ＜50/R,

formülüne göre topraklama sistemi ile koordine edilmiştir;

300mA/500mA - dolaylı temaslara ve yangın tehlikesine karşı koruma

Açma süresi

Anlık

Anlık açma sağlar (gecikmesiz)

Kısa zaman gecikmesi

En az 10 ms'lik gecikme sağlar.

Seçicilik

Devrede kendisinden önce yerleştirilmiş seçici olmayan bir kaçak akım

rölesi ile toplam seçiciliği sağlar.

G/SI

Ana dağıtım panosu

Seçicilik Anlık, kısa süreli gecikmeli

Yardımcı dağıtım panosu

RCCB

RCCB

RCCB

RCCB

1. Genel

NL1 Serisi

Kaçak Akım Koruma Rölesi

(Aşırı Akım Koruması

Olmayan - Manyetik)

1.1 Fonksiyon

Elektrik devrelerini kontrol.

İnsanları doğrudan ve dolaylı yoldan temaslara karşı koruma.

Tesisatları yalıtım hatalarından kaynaklanan yangın tehlikesine karşı

koruma,

Kaçak Akım Koruma Röleleri konut ve sanayide kullanılmaktadır.

1.2 Seçim

Algılanabilir dalga formları

AC tipi

Anlık ya da yavaşça artan AC kaçak akımlara karşı açma yapar.

A tipi

Anlık ya da yavaşça artan AC ve DC kaçak akımlarına karşı açma yapar.

S, G/SI tipi

Açma, yalnızca sinüzoidal AC artık akımlar için değil, aynı zamanda ani

uygulanan veya yavaş artan darbeli DC artık akımlar için de sağlanır.

Harmonikler ve geçici dalgalanmaların neden olduğu sahte açmalara

karşı fltreli S, G/SI tipi. 8/20us dalgalanma 3000 A'nın etkisiyle, bu

yüksek bağışıklığa sahip kaçak akım rölesi hala kararlı durumda

olacaktır.

014

S

S

S

G/SI

G/SI
