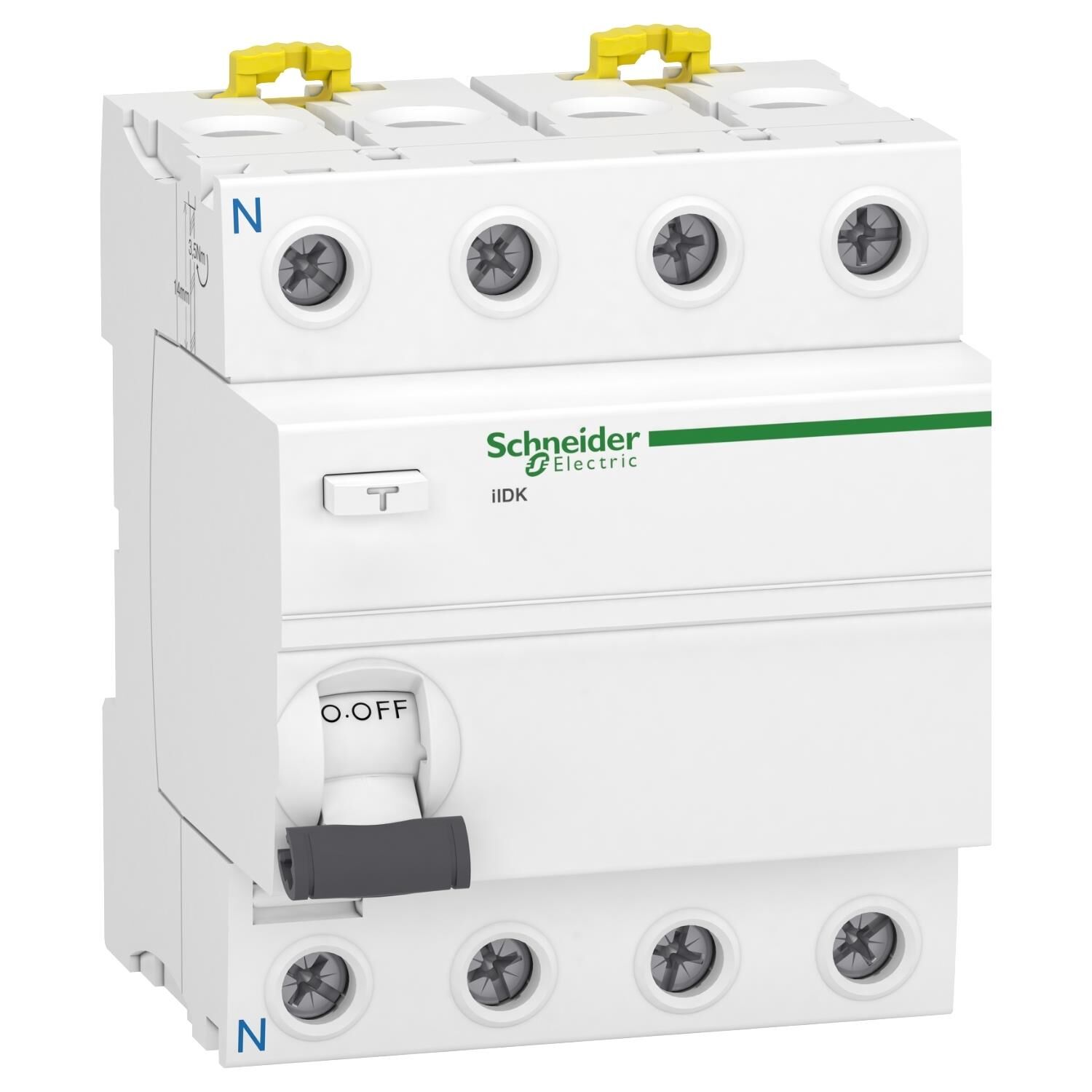

Schneider Electric A9R11480 4X80A 30mA Kaçak Akım Koruma Rölesi
seri
Acti 9
ürün adı
Acti9 iID
Ürün ya da bileşen tipi
Kaçak akım devre kesicisi (RCCB)
Ürün grubu
İID
Kutup tanımı
4P
nötr konum
Sol
[In] nominal akım
80 A
Şebeke tipi
AC
toprak kaçağı hassasiyeti
30 mA
toprak kaçağı koruması zaman gecikmesi
Anlık
toprak kaçağı koruma sınıfı
AC tipi
sistemde cihazın yeri
Çıkış
Şebeke frekansı
50/60 Hz
[Ue] nominal çalışma voltajı
380...415 V AC 50/60 Hz
rezidüel akım açma teknolojisi
Gerilim bağımsız
hominal kesme ve kapama kapasitesi
Idm 1500 A
Im 1500 A
nominal koşullu kısa devre akımı
10 kA
[Ui] nominal yalıtım voltajı
500 V AC 50/60 Hz
[Uimp] nominal darbe dayanım voltajı
6 kV
kesinti akımı
250 A
kontak konum göstergesi
Evet
Kontrol tipi
Geçiş
Montaj Tipi
Takılabilir
montaj desteği
DIN rayı
9 mm vida adımı
8
Yükseklik
91 mm
Genişlik
72 mm
Derinlik
73,5 mm
Ürün ağırlığı
0,37 kg
renk
Beyaz
Mekanik dayanıklılık
20000 cycles
elektrik dayanıklılığı
AC-1: 10000 cycles
Kilitleme seçenekleri tanımı
Kilitleme cihazı
bağlantılar - terminaller
Tek terminal üst veya alt1…35 mm² sert
Tek terminal üst veya alt1…25 mm² esnek
Tek terminal üst veya alt1…25 mm² halkalı ve esnek
tel sıyırma uzunluğu
14 mm for üst veya alt connection
sıkma torku
3,5 N.m üst veya alt
Standartlar
EN/IEC 61008-1
ürün sertifikaları
SNI
IP koruma derecesi
IP20 conforming to IEC 60529
IP40 (modüler muhafaza) conforming to IEC 60529
kirletme derecesi
3
elektromanyetik uyumluluk
8/20 µs darbe dayanımı, 250 A 'e uygunEN/IEC 61008-1
çalışma için ortam hava sıcaklığı
-5…60 °C
Depolama ortam koşulları
-40…85 °C
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
8,2 cm
Package 1 Width
7,5 cm
Package 1 Length
10 cm
Package 1 Weight
399 g
Unit Type of Package 2
S03
Number of Units in Package 2
27
Package 2 Height
30 cm
Package 2 Width
30 cm
Package 2 Length
40 cm
Package 2 Weight
11,387 kg
