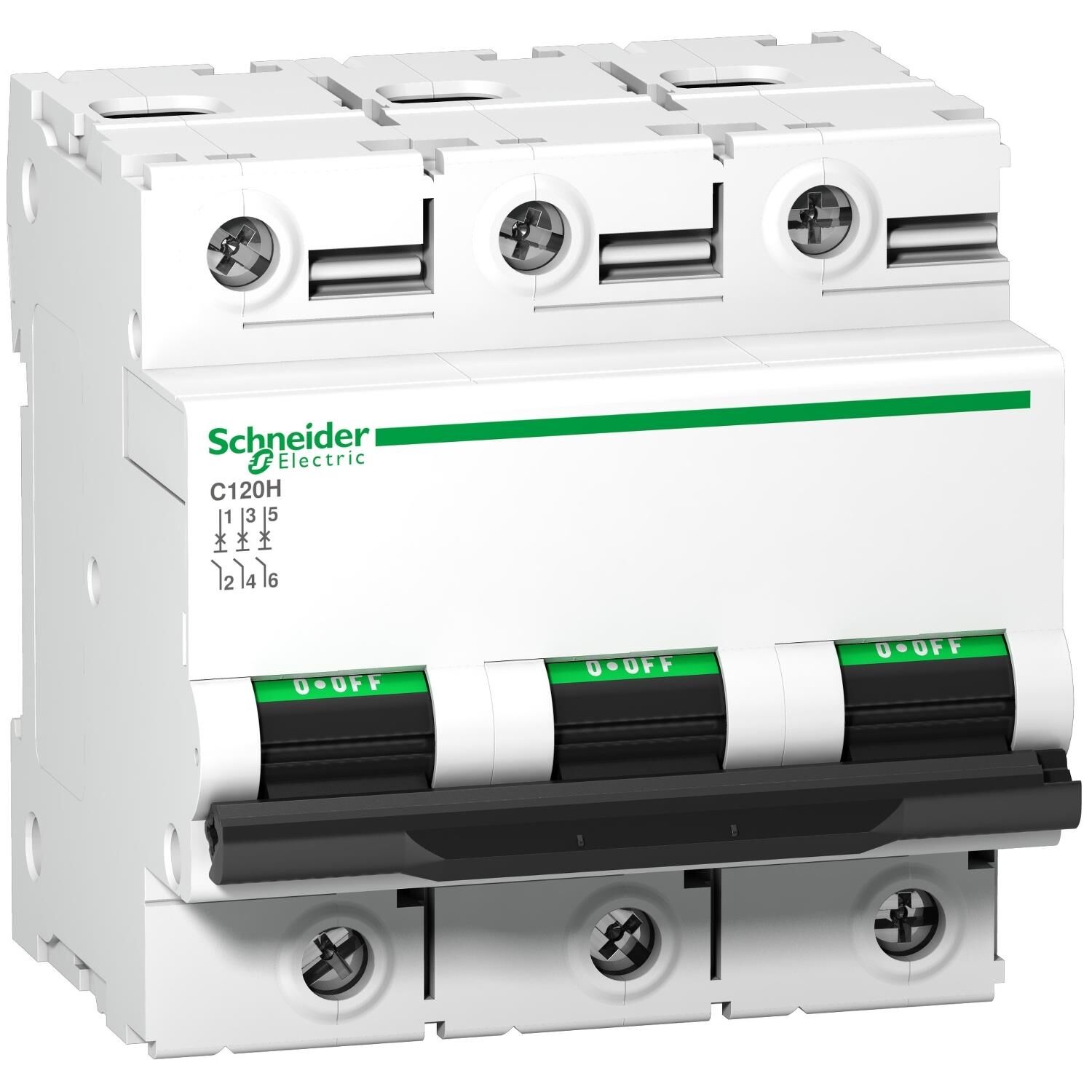

Schneider Electric A9N18469 3X100A 15kA C Serisi Otomatik Sigorta C120H
Ürün serisi
C120
seri
Acti 9
ürün adı
C120
Ürün ya da bileşen tipi
Minyatür devre kesici
Ürün grubu
C120H
cihaz uygulaması
Dağıtım
Kutup tanımı
3P
korumalı kutupların sayısı
3
[In] nominal akım
100 A -de 30 °C
Şebeke tipi
AC
açma birimi teknolojisi
Termik Manyetik
eğim kodu
C
kesme kapasitesi
15000 A Icn -de 230...400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
10 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
30 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de <= 375 V DC 'e uygunEN/IEC 60947-2
yalıtıma uygunluk
Evet 'e uygunIEC 60947-2
Şebeke frekansı
50/60 Hz
[Ue] nominal çalışma voltajı
<= 375 V DC
380...415 V AC 50/60 Hz
220...240 V AC 50/60 Hz
440 V AC 50/60 Hz
230...400 V AC 50/60 Hz
manyetik açma limiti
5...10 x In
[Ics] nominal hizmet kesme kapasitesi
7500 A 50 % 'e uygunEN/IEC 60898-1 - 230...400 V AC 50/60 Hz
5 kA 50 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz
15 kA 50 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 50 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 100 % 'e uygunEN/IEC 60947-2 - <= 375 V DC
sınırlama sınıfı
3 'e uygunEN/IEC 60947-2
[Ui] nominal yalıtım voltajı
500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunEN/IEC 60947-2
kontak konum göstergesi
Evet
Kontrol tipi
Geçiş
Cihaz üzerii sinyalizasyon
AÇIK/KAPALI göstergesi
Montaj Tipi
Takılabilir
montaj desteği
35 mm simetrik DIN rayı
comb busbar dağıtım bloğu uyumluluğu
NA
9 mm vida adımı
9
Yükseklik
81 mm
Genişlik
81 mm
Derinlik
73 mm
Ürün ağırlığı
0,615 kg
renk
Beyaz
Mekanik dayanıklılık
20000 cycles
elektrik dayanıklılığı
5000 cycles 'e uygunIEC 60947-2
kilitleme seçenekleri açıklaması
Handle sealable with cable diameter 0.7mm in OFF or ON position
bağlantılar - terminaller
Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek
tel sıyırma uzunluğu
15 mm
sıkma torku
3,5 N.m
toprak kaçağı koruması
Ayrı blok
Standartlar
EN/IEC 60947-2
EN/IEC 60898-1
Ürün sertifikaları
EAC
IP koruma derecesi
IP20 'e uygunIEC 60529
kirletme derecesi
3 'e uygunIEC 60947-2
aşırı gerilim kategorisi
IV
tropik iklim
2 'e uygunIEC 60068-1
bağıl nem
95 % -de 55 °C
çalışma yüksekliği
2000 m
Nominal çalışma ortam sıcaklığı
-30…60 °C
Depolama ortam koşulları
-40…70 °C
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
7,5 cm
Package 1 Width
8 cm
Package 1 Length
8,2 cm
Package 1 Weight
578 g
Unit Type of Package 2
BB1
Number of Units in Package 2
4
Package 2 Height
8,5 cm
Package 2 Width
9,5 cm
Package 2 Length
33 cm
Package 2 Weight
2,377 kg
Unit Type of Package 3
S03
Number of Units in Package 3
24
Package 3 Height
30 cm
Package 3 Width
30 cm
Package 3 Length
40 cm
Package 3 Weight
14,749 kg
