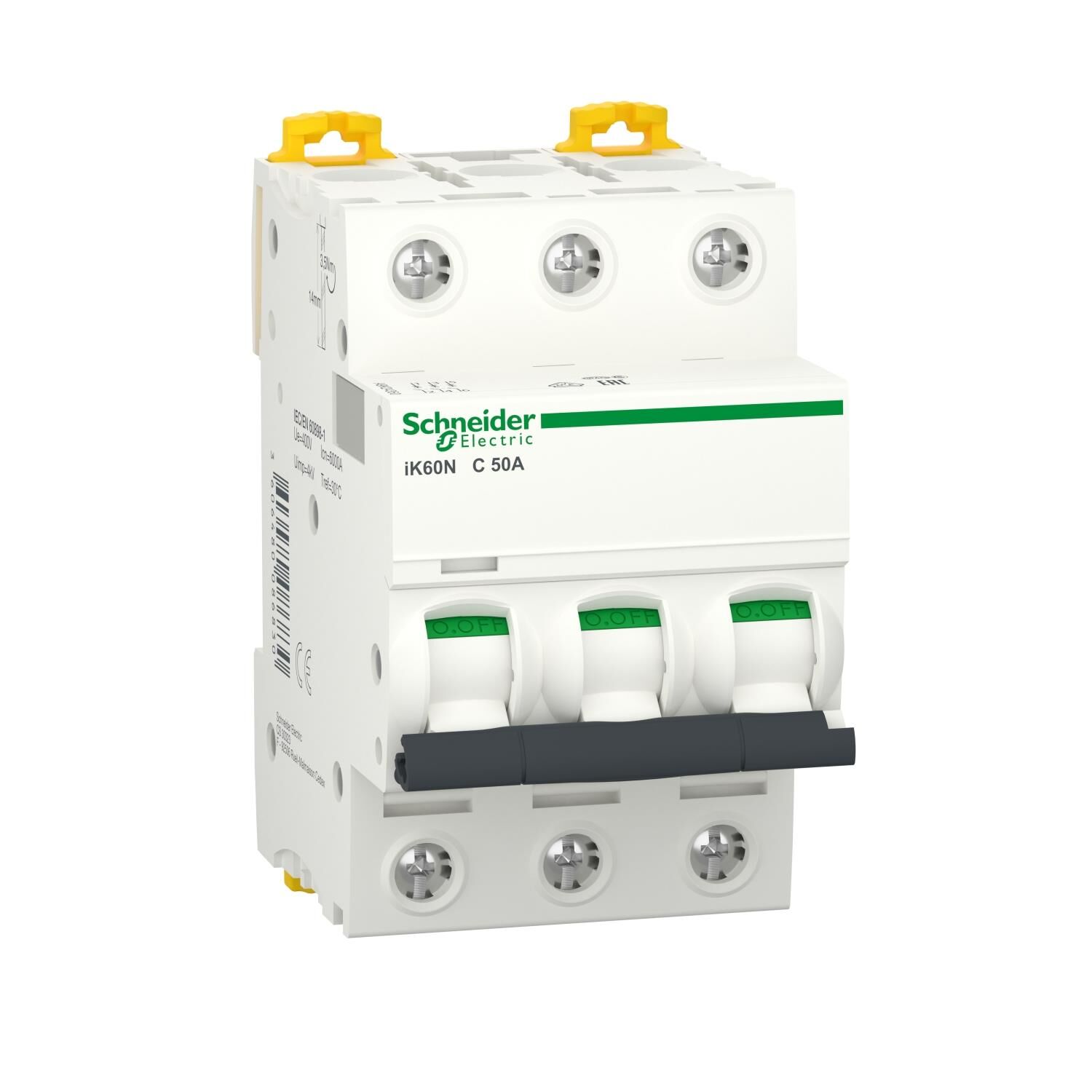

Schneider Electric A9K24350 3X50A 6kA C Serisi Otomatik Sigorta İK60N
cihaz uygulaması
Dağıtım
seri
Acti 9
ürün adı
Acti9 iK60
Ürün ya da bileşen tipi
Minyatür devre kesici
Ürün grubu
İK60N
Kutup tanımı
3P
korumalı kutupların sayısı
3
[In] nominal akım
50 A -de 30 °C
Şebeke tipi
AC
açma birimi teknolojisi
Termik Manyetik
eğim kodu
C
kesme kapasitesi
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
yalıtıma uygunluk
Evet 'e uygunEN/IEC 60898-1
Standartlar
EN/IEC 60898-1
Şebeke frekansı
50/60 Hz
manyetik açma limiti
5...10 x In
[Ics] nominal hizmet kesme kapasitesi
6000 A 100 % 'e uygunEN/IEC 60898-1 - 400 V AC 50/60 Hz
sınırlama sınıfı
3 'e uygunEN/IEC 60898-1
[Ui] nominal yalıtım voltajı
440 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
[Uimp] nominal darbe dayanım voltajı
4 kV 'e uygunEN/IEC 60898-1
kontak konum göstergesi
Yok
Kontrol tipi
Geçiş
Cihaz üzerii sinyalizasyon
AÇIK/KAPALI göstergesi
Montaj Tipi
Takılabilir
montaj desteği
DIN rayı
9 mm vida adımı
6
Yükseklik
85 mm
Genişlik
54 mm
Derinlik
78,5 mm
Ürün ağırlığı
300 g
renk
Beyaz
Mekanik dayanıklılık
20000 cycles
elektrik dayanıklılığı
10000 cycles
Kilitleme seçenekleri tanımı
Kilitleme cihazı
bağlantılar - terminaller
Tünel tipi terminal (üst veya alt) 1…35 mm² sert
Tünel tipi terminal (üst veya alt) 1…25 mm² esnek
tel sıyırma uzunluğu
14 mm for üst veya alt connection
sıkma torku
3,5 N.m üst veya alt
toprak kaçağı koruması
Yok
IP koruma derecesi
IP20 'e uygunIEC 60529
kirletme derecesi
2 'e uygunEN/IEC 60898-1
aşırı gerilim kategorisi
II
Nominal çalışma ortam sıcaklığı
-25…60 °C
Depolama ortam koşulları
-40…85 °C
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
5,500 cm
Package 1 Width
7,500 cm
Package 1 Length
9,500 cm
Package 1 Weight
370,000 g
Unit Type of Package 2
BB1
Number of Units in Package 2
4
Package 2 Height
8,500 cm
Package 2 Width
10,000 cm
Package 2 Length
22,000 cm
Package 2 Weight
1,533 kg
Unit Type of Package 3
S03
Number of Units in Package 3
44
Package 3 Height
30,000 cm
Package 3 Width
30,000 cm
Package 3 Length
40,000 cm
Package 3 Weight
17,274 kg
