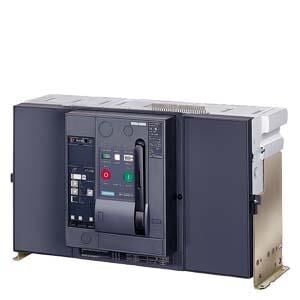

Siemens 3WL1225-2CB32-1AA2 3X2500A 100kA Termik Manyetik Şalter
ürün marka adı SENTRON
ürün modeli IEC 60947-2
çalıştırma elemanı modeli Çalıştırma düğmesi
anahtar tahriki modeli / motor tahriki Evet
aşιrι akım tetikelyici modeli ETU25B
Genel teknik veriler
kutup sayısı 3
devre kesici ebadı 3
kullanım kategorisi B
Güç şalteri / ana model 3WL1
Gerilim
Ölçülen izolasyon gerilimi Ui 1 000 V
izolasyon gerilimi / anma değeri 1 000 V
işletim gerilimi
● AC'de / 50/60 Hz'de / anma değeri 690 V
Koruma sınıfı
IP koruma türü IP20
● IP koruma türü / ön tarafta IP20
● aşιrι akım devindiricisinin koruma fonksiyonu LSI
Dağıtma
güç kaybı [W]
● akım anma değerinde / AC'de / sıcak işletim durumunda /
kutup başına
210 W
● maksimum 630 W
Ana devre
işletim frekansı
● 1 / anma değeri 50 Hz
● 2 / anma değeri 60 Hz
Yardımcı devre
açıcı sayısı / yardımcı kontaklar için 2
kapayıcı sayısı / yardımcı kontaklar için 2
Uygunluk
kullanma uygunluğu Tesisat / motor koruması
Ürün Detayı
ürün bileşeni
● alarm anahtarı Evet
● gerilim tetikleyicisi Evet
● alçak gerilim tetikleyicisi Hayir
yardımcı anahtar modeli 2 S + 2 Ö
ürün ilavesi / opsiyonel / motor tahriki Hayir
Ürün fonksiyonu
ürün fonksiyonu
● topraklama koruması Hayir
● faz kesintisi teşhisi Evet
Ekran ve operasyon
gösterge modeli Göstergesiz
Kısa devre
işletim kısa devre akımı kesme kapasitesi (Ics)
● 415 V'ta / anma değeri 100 kA
