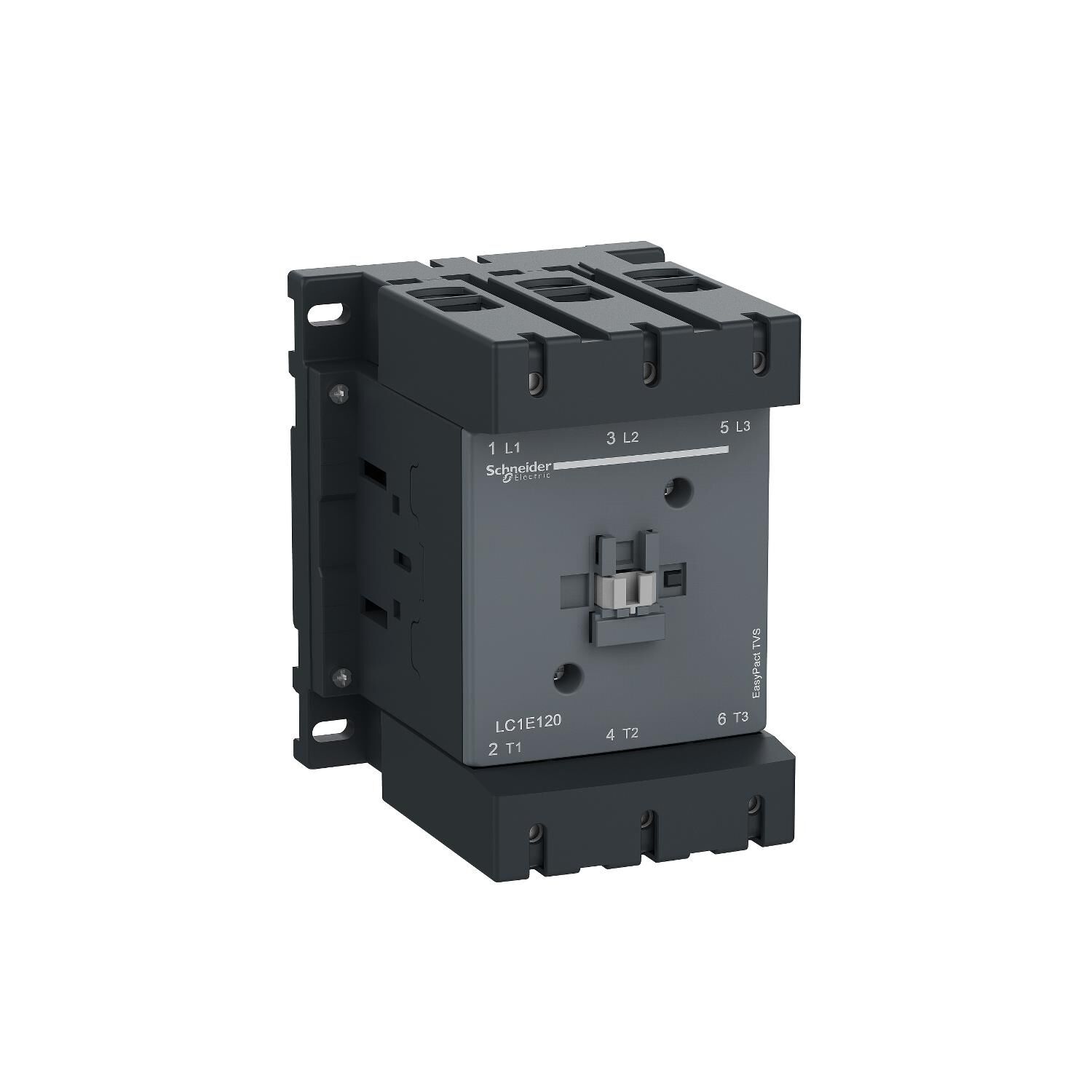

| seri |
Easy TeSys |
| Ürün serisi |
Easy TeSys Control |
| Ürün ya da bileşen tipi |
Kontaktör |
| Ürün grubu |
LC1E |
| kontaktör uygulaması |
Motor kontrol
Direnç yükü |
| kullanım kategorisi |
AC-3
AC-1 |
| Kutup tanımı |
3P |
| [Ue] nominal çalışma voltajı |
Güç devresi: <= 690 V AC 50/60 Hz |
| [Ie] nominal çalışma akımı |
120 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi
150 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi |
| [Uc] control circuit voltage |
220 V AC 50 Hz |
Tamamlayıcı
| motor gücü kW |
37 kW at 220...230 V AC 50/60 Hz (AC-3)
55 kW at 380...400 V AC 50/60 Hz (AC-3)
59 kW at 415 V AC 50/60 Hz (AC-3)
59 kW at 440 V AC 50/60 Hz (AC-3)
75 kW at 500 V AC 50/60 Hz (AC-3)
80 kW at 660...690 V AC 50/60 Hz (AC-3) |
| kutup kontak düzenleme |
3 NA |
| [Ith] klasik açık hava termik akımı |
150 A (at 40 °C) |
| Irms nominal kapama kapasitesi |
1200 A at 440 V AC for güç devresi conforming to IEC 60947-4-1 |
| nominal kesme kapasitesi |
960 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı |
1100 A 40 °C - 10 s for güç devresi |
| ilgili sigorta değeri |
250 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1
10 A gG at <= 690 V coordination tip 1 for güç devresi |
| ortalama empedans |
0,6 mOhm - Ith 150 A 50 Hz for güç devresi |
| kutup başına güç dağılımı |
8,6 W AC-3
14 W AC-1 |
| [Ui] nominal yalıtım voltajı |
690 V 'e uygunIEC 60947-4-1 |
| aşırı gerilim kategorisi |
III |
| kirletme derecesi |
3 |
| [Uimp] nominal darbe dayanım voltajı |
8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
| Mekanik dayanıklılık |
4000000 cycles |
| elektrik dayanıklılığı |
800000 cycles AC-3
250000 cycles AC-1 |
| kontrol devresi tipi |
AC -de 50 Hz |
| kontrol devresi gerilim limitleri |
0,85...1,1 Uc -5…55 °C çalışma 50 Hz
0,35...0,55 Uc -5…55 °C düşme 50 Hz |
| VA cinsinden kalkış gücü |
300 VA 50 Hz cos phi 0,8 (at 20 °C)
300 VA 60 Hz cos phi 0,8 (at 20 °C) |
| VA cinsinden tutma güç tüketimi |
22 VA 50 Hz cos phi 0,3 (at 20 °C)
22 VA 60 Hz cos phi 0,3 (at 20 °C) |
| ısı dağılımı |
3…8 W for kontrol devresi |
| çalışma süresi |
20...50 msn kapanışta
6...20 msn açılışta |
| Maksimum çalışma hızı |
1200 cyc/h -de <55 °C |
| bağlantılar - terminaller |
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 10…120 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 20…170 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 10…120 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 20…170 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: katı kablo uçsuz |
| sıkma torku |
Güç devresi: 12 N.m
Kontrol devresi: 1,2 N.m |
| yardımcı kontak düzenleme |
1 NA + 1 NK |
| minimum anahtarlama gerilimi |
17 V for kontrol devresi |
| minimum anahtarlama akımı |
5 mA for kontrol devresi |
| yalıtım direnci |
> 10 MOhm for kontrol devresi |
| çakışmama süresi |
1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen |
| montaj desteği |
DIN rayı
Plaka |
Ortam
| standartlar |
IEC 60947-5-1
IEC 60947-4-1
IEC 60947-1 |
| Ürün sertifikaları |
EAC
CE |
| IP koruma derecesi |
IP2X 'e uygunIEC 60529 |
| koruyucu bakım |
TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı |
-20…70 °C Uc'de
-60…80 °C storage
-5…55 °C çalışma |
| çalışma yüksekliği |
3000 m olmadan |
| yangına dayanıklılık |
850 °C 'e uygunIEC 60695-2-1 |
| mekanik dayanıklılık |
Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 6 Gn)
Şoklar kontaktör kapalı (11 msn için 7 Gn) |
| Yükseklik |
158 mm |
| Genişlik |
120 mm |
| Derinlik |
132 mm |
| Ürün ağırlığı |
2,3 kg |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
19,0 cm |
| Package 1 Width |
17,0 cm |
| Package 1 Length |
21,0 cm |
| Package 1 Weight |
2,41 kg |
| Unit Type of Package 2 |
S03 |
| Number of Units in Package 2 |
2 |
| Package 2 Height |
30 cm |
| Package 2 Width |
30 cm |
| Package 2 Length |
40 cm |
| Package 2 Weight |
5,24 kg |
| Unit Type of Package 3 |
P06 |
| Number of Units in Package 3 |
24 |
| Package 3 Height |
80,0 cm |
| Package 3 Width |
80,0 cm |
| Package 3 Length |
60,0 cm |
| Package 3 Weight |
70,84 kg |
