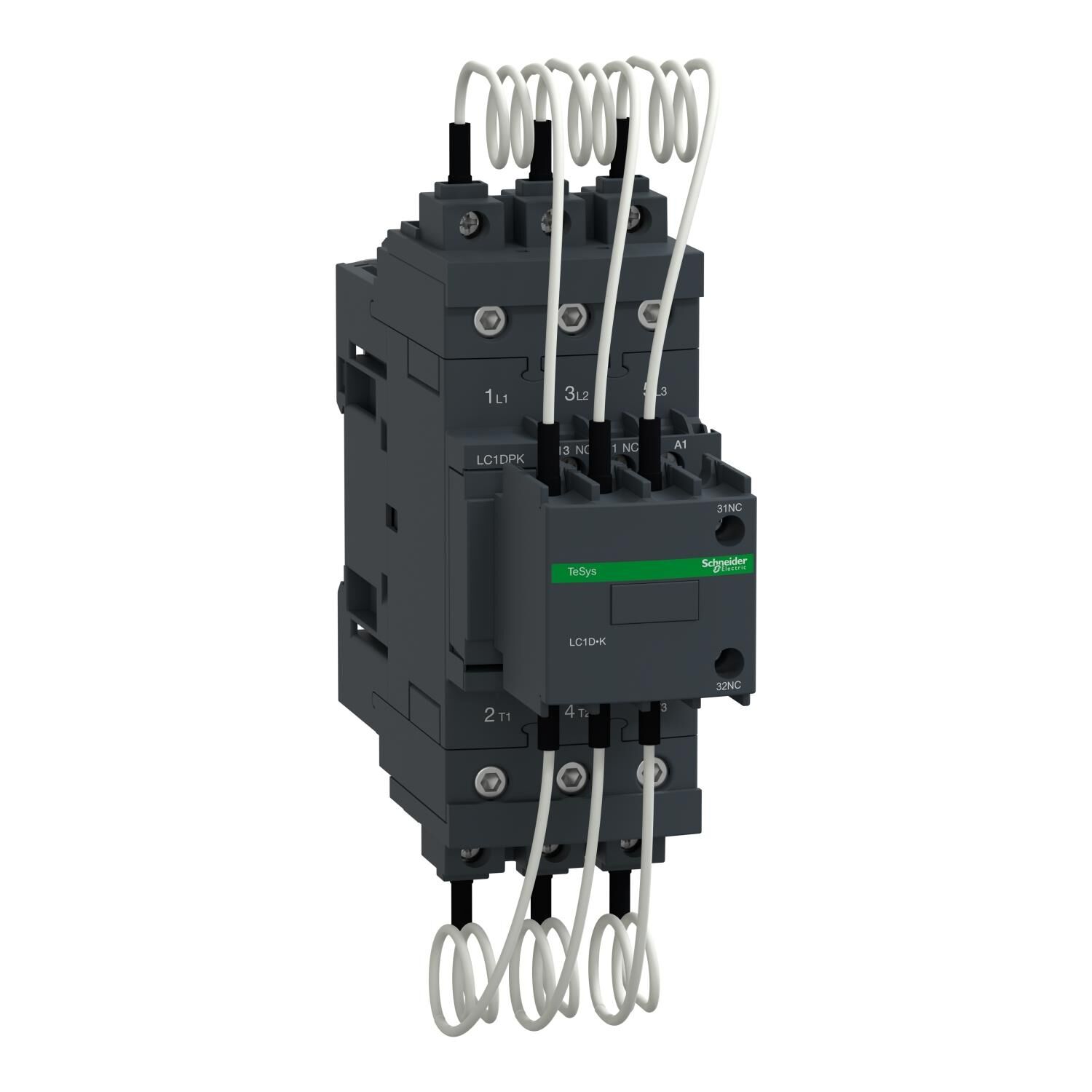

Schneider Electric LC1DPKM7 30KVAR Kompanzasyon Kontaktörü 220VAC
seri
TeSys
TeSys Deca
ürün adı
TeSys LC1D.K
TeSys Deca
Ürün ya da bileşen tipi
Kapasitör görevli kontaktör
Ürün grubu
LC1DPK
cihaz uygulaması
Kontrol
kontaktör uygulaması
Güç faktörü düzeltme
kullanım kategorisi
AC-6B
Kutup tanımı
3P
power pole contact composition
3 NA
sistemde cihazın yeri
Delta kesintisi içinde
Hat kesintisi
[Ue] nominal çalışma voltajı
Güç devresi: 690 V AC 50/60 Hz
reaktif güç değeri
17 kvar -de 230 V AC 50 Hz -de <60 °C
30 kvar -de 400 V AC 50 Hz -de <60 °C
32 kvar -de 440 V AC 50 Hz -de <60 °C
50 kvar -de 690 V AC 50 Hz -de <60 °C
16,5 kvar -de 230 V AC 60 Hz -de <60 °C
33,3 kvar -de 460 V AC 60 Hz -de <60 °C
40 kvar -de 575 V AC 60 Hz -de <60 °C
kontrol devresi tipi
AC -de 50/60 Hz
kontrol devresi gerilimi
220 V AC 50/60 Hz
yardımcı kontak düzenleme
1 NA + 2 NK anlık
elektrik dayanıklılığı
300000 cycles Ue'de 400 V
200000 cycles Ue'de 690 V
montaj desteği
DIN rayı
Plaka
Standartlar
EN/IEC 60947-1
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
IEC 60335-1
Ürün sertifikaları
IECEE CB Şeması
UL
CSA
UKCA
bağlantılar - terminaller
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - cable stiffness: katı
Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - cable stiffness: katı
Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - cable stiffness: esnek kablo uçlu veya uçsuz
Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - cable stiffness: esnek kablo uçlu veya uçsuz
sıkma torku
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm²
Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 35 mm²
Maksimum çalışma hızı
240 cyc/h
yardımcı kontak tipi
Tip mekanik olarak bağlantılı 1 NA + 2 NK 'e uygunIEC 60947-5-1
IP koruma derecesi
IP20 ön yüz 'e uygunIEC 60529
Nominal çalışma ortam sıcaklığı
-5…60 °C
Depolama ortam koşulları
-60…80 °C
çalışma yüksekliği
0...3000 m
Yükseklik
166 mm
Genişlik
55 mm
Derinlik
156 mm
Ürün ağırlığı
1,3 kg
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
7,000 cm
Package 1 Width
20,000 cm
Package 1 Length
23,000 cm
Package 1 Weight
1,108 kg
Unit Type of Package 2
S03
Number of Units in Package 2
6
Package 2 Height
30,000 cm
Package 2 Width
30,000 cm
Package 2 Length
40,000 cm
Package 2 Weight
7,173 kg
Unit Type of Package 3
P06
Number of Units in Package 3
48
Package 3 Height
75,000 cm
Package 3 Width
60,000 cm
Package 3 Length
80,000 cm
Package 3 Weight
67,388 kg
