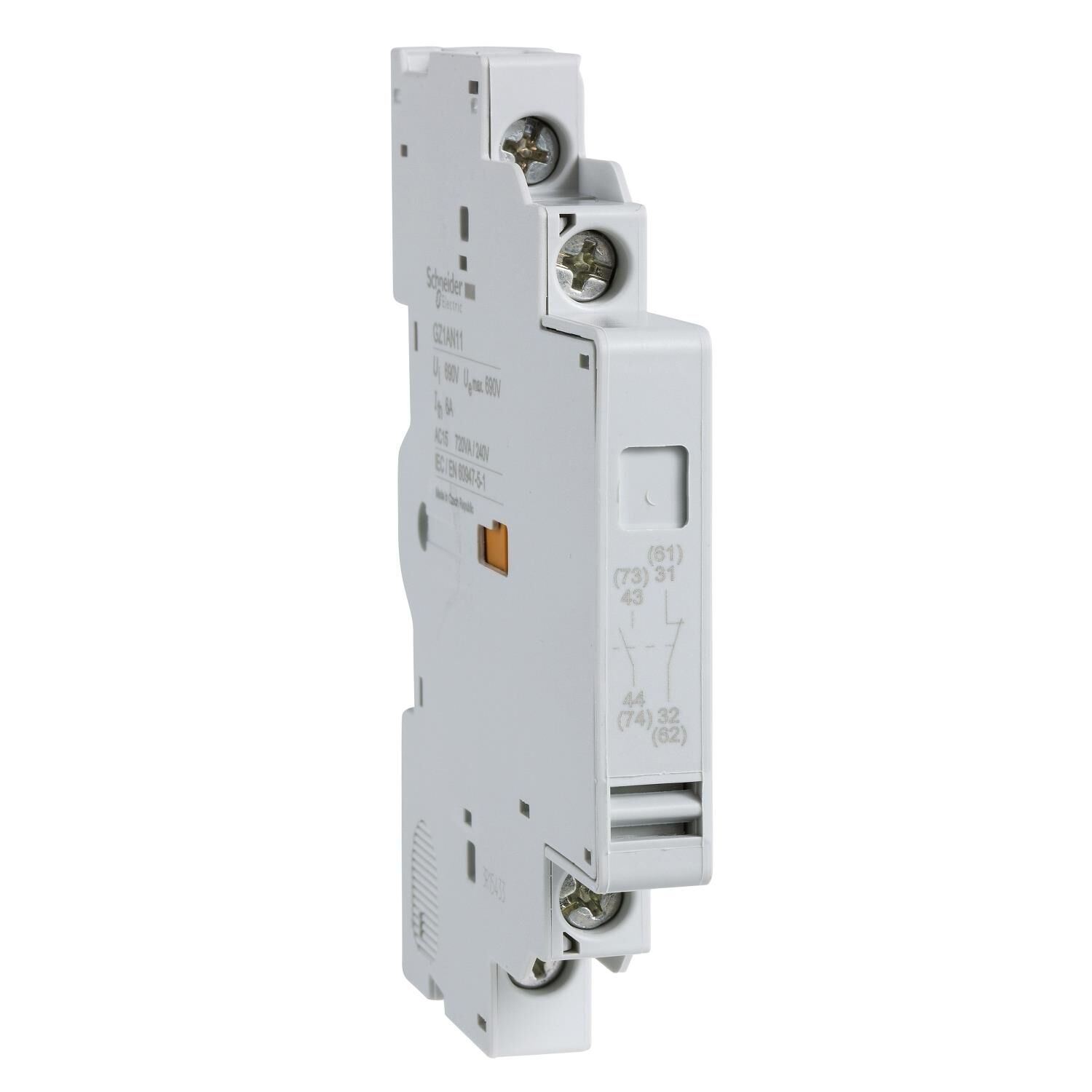

Schneider Electric GZ1AN11 Yardımcı Kontak 1NA+1NK
Ürün serisi
Easy TeSys Power
seri
Easy TeSys
Ürün ya da bileşen tipi
Yardımcı kontak bloğu
Ürün grubu
GZ1AN
bağlantılar - terminaller
Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²katı
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²katı
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…2,5 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…2,5 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…1,5 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…1,5 mm²esnek ile
seri uyumluluğu
Easypact EasyPact TVS GZ1E devre kesici
montaj konumu
Sol taraf
yardımcı kontak çalışma
Anlık 1 NA + 1 NK
kutup kontak düzenleme
1 NA + 1 NK
[Ui] nominal yalıtım voltajı
690 V 'e uygunIEC 60947-1
[Ue] nominal çalışma voltajı
48...690 V AC
24...240 V DC
[Ith] klasik açık hava termik akımı
6 A
koruma tipi
GG sigorta 10 A
Mekanik dayanıklılık
100000 cycles
minimum anahtarlama akımı
5 mA
minimum anahtarlama gerilimi
17 V
VA cinsinden nominal çalışma gücü
300 VA -de 48 V AC-15 - elektrik dayanikliligi: 70000 cycles
400 VA -de 690 V AC-15 - elektrik dayanikliligi: 70000 cycles
500 VA -de 110…127 V AC-15 - elektrik dayanikliligi: 70000 cycles
500 VA -de 500 V AC-15 - elektrik dayanikliligi: 70000 cycles
650 VA -de 440 V AC-15 - elektrik dayanikliligi: 70000 cycles
720 VA -de 230…240 V AC-15 - elektrik dayanikliligi: 70000 cycles
850 VA -de 380…415 V AC-15 - elektrik dayanikliligi: 70000 cycles
W cinsinden nominal çalışma gücü
120 W -de 240 V DC-13 - elektrik dayanikliligi: 70000 cycles
140 W -de 110 V DC-13 - elektrik dayanikliligi: 70000 cycles
140 W -de 24 V DC-13 - elektrik dayanikliligi: 70000 cycles
180 W -de 60 V DC-13 - elektrik dayanikliligi: 70000 cycles
240 W -de 48 V DC-13 - elektrik dayanikliligi: 70000 cycles
Yükseklik
89 mm
Genişlik
9,3 mm
Derinlik
66 mm
Ürün ağırlığı
0,05 kg
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
1,500 cm
Package 1 Width
6,500 cm
Package 1 Length
8,500 cm
Package 1 Weight
43,300 g
Unit Type of Package 2
BB1
Number of Units in Package 2
10
Package 2 Height
9,500 cm
Package 2 Width
9,500 cm
Package 2 Length
15,000 cm
Package 2 Weight
488,000 g
Unit Type of Package 3
S02
Number of Units in Package 3
60
Package 3 Height
15,000 cm
Package 3 Width
30,000 cm
Package 3 Length
40,000 cm
Package 3 Weight
3,156 kg
