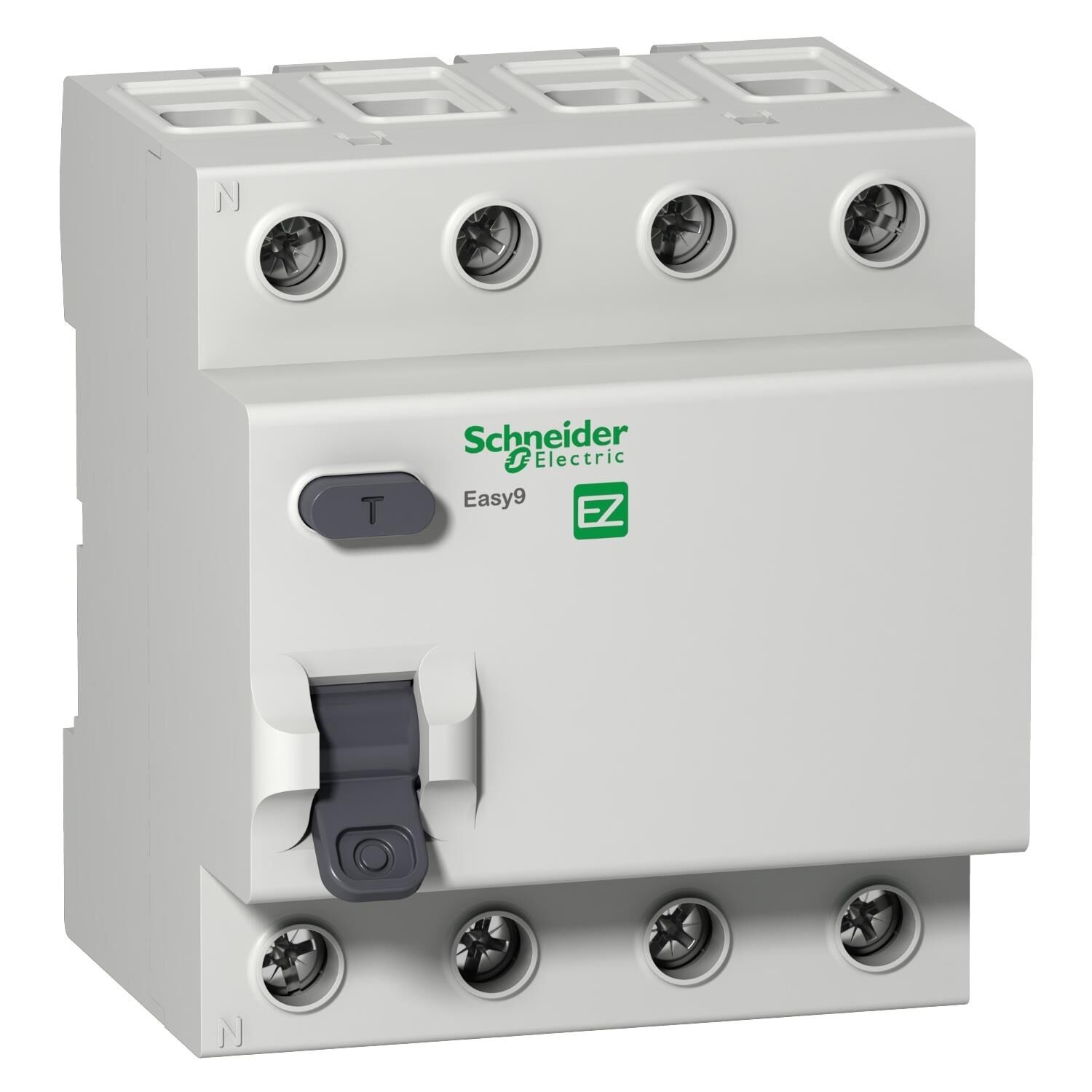

Schneider Electric EZ9R63425 4X25A 300mA Kaçak Akım Koruma Rölesi
Ürün serisi
Easy9
Ürün ya da bileşen tipi
Kaçak akım devre kesicisi (RCCB)
Ürün grubu
Easy9 RCCB
Poles
4P
nötr konum
Sol
[In] nominal akım
25 A
Şebeke tipi
AC
toprak kaçağı hassasiyeti
300 mA
toprak kaçağı koruması zaman gecikmesi
Anlık
toprak kaçağı koruma sınıfı
AC tipi
hominal kesme ve kapama kapasitesi
500 A
nominal koşullu kısa devre akımı
Easy9 MCB: 3000 A 25 A
sistemde cihazın yeri
Çıkış
Şebeke frekansı
50 Hz
[Ue] nominal çalışma voltajı
400 V AC 50 Hz
rezidüel akım açma teknolojisi
Gerilim bağımsız
[Ui] nominal yalıtım voltajı
440 V AC
[Uimp] nominal darbe dayanım voltajı
4 kV
kesinti akımı
250 A
kontak konum göstergesi
Evet
Kontrol tipi
Geçiş
Montaj Tipi
Takılabilir
montaj desteği
DIN rayı
comb busbar dağıtım bloğu uyumluluğu
Üst: EVET
bağlantı aralığı
18 mm fazlar arasında
9 mm vida adımı
8
Yükseklik
82 mm
Genişlik
72 mm
Derinlik
72 mm
Ürün ağırlığı
375 g
renk
Gri (RAL 7035)
Mekanik dayanıklılık
5000 cycles
elektrik dayanıklılığı
AC: 2000 cycles 400 V AC 50 Hz
bağlantılar - terminaller
Tünel tipi terminal (üst veya alt) 1…35 mm² sert
Tünel tipi terminal (üst veya alt) 1…25 mm² esnek
sıkma torku
3,5 N.m üst veya alt
pazar segmenti
Konut
Standartlar
IEC 61008-1
Ürün sertifikaları
ISI
CE
IP koruma derecesi
IP20
kirletme derecesi
2 'e uygunIEC 61008-1
tropik iklim
2
bağıl nem
95 % -de 55 °C
Nominal çalışma ortam sıcaklığı
-5…60 °C
Depolama ortam koşulları
-40…85 °C
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
8 cm
Package 1 Width
8 cm
Package 1 Length
9 cm
Package 1 Weight
324 g
Unit Type of Package 2
BB1
Number of Units in Package 2
3
Package 2 Height
9,2 cm
Package 2 Width
9,7 cm
Package 2 Length
25,5 cm
Package 2 Weight
1,48 kg
Unit Type of Package 3
S03
Number of Units in Package 3
27
Package 3 Height
30 cm
Package 3 Width
30 cm
Package 3 Length
40 cm
Package 3 Weight
11,664 kg
