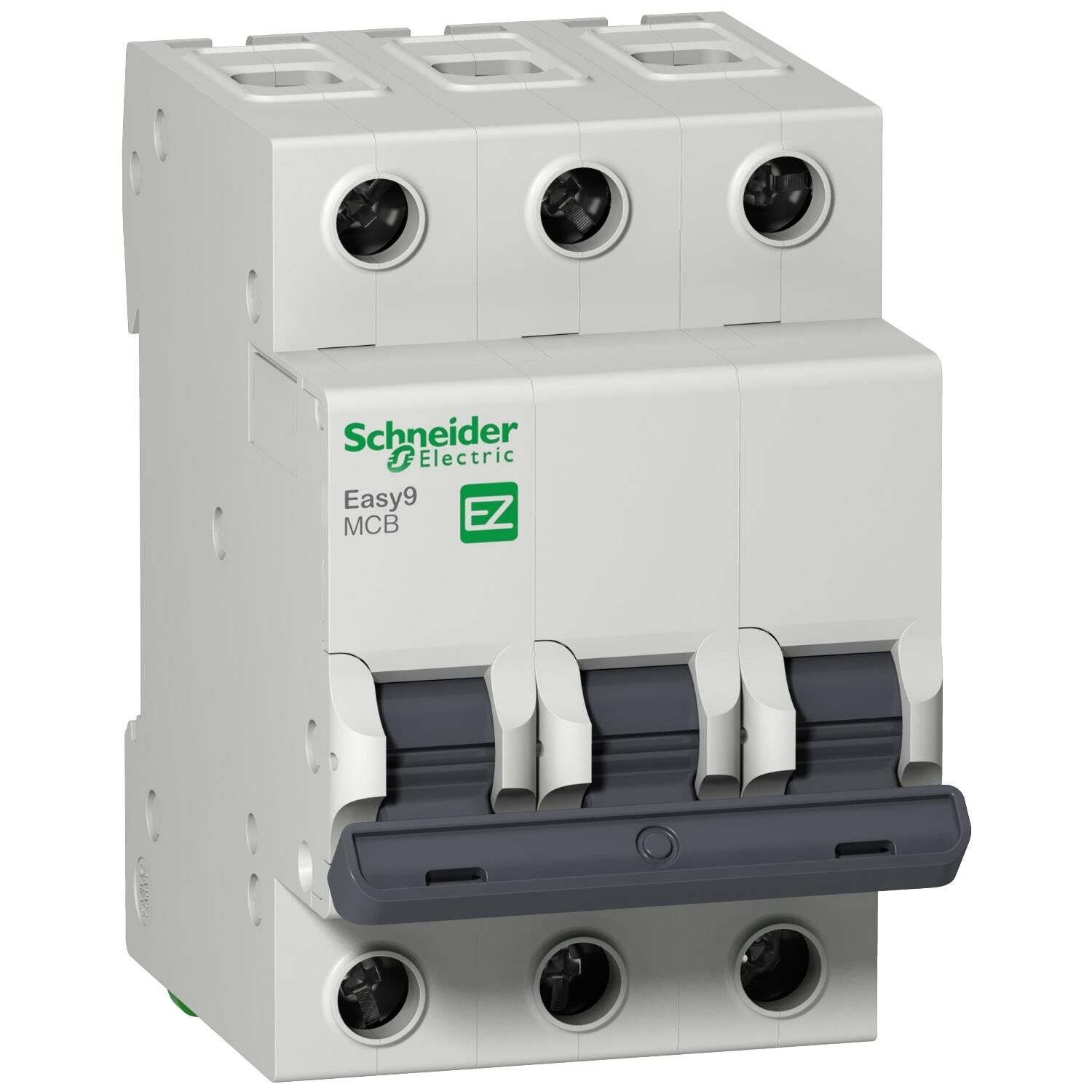

Schneider Electric EZ9F51332 3X32A 10kA C Serisi Otomatik Sigorta
Anma kısa devre kesme kapasitesi IEC 60898-1 Standardına uygun 230VAC'de 10000A'e kadar çıkar IEC 60898-1 Standardı ile uyumludur Bu ürün kısa devre korumasına ve aşırı yüklere karşı kablo korumasına sahiptir Kolun konumuna göre ön panelde bir arıza açma göstergesi vardır (O-I oyuk) Bu ürün, konut ve küçük ticari binalara yöneliktir 4000 devire kadar elektriksel dayanıma ve 20000 devire kadar mekanik dayanıma sahiptir Ue çalışma voltajı 400VAC Ui anma yalıtım voltajı 500VAC'dir Uimp anma darbe dayanıklılık voltajı 4kV Çalışma frekansı 50Hz veya 60Hz Modüler kurulum için DIN rayı üzerine monte edilebilir Ürün rengi açık gridir (RAL7035) Ebatlar (G) 54mm x (Y) 81mm x (D) 66.5mm IEC 60529 Standardına göre, kutu içinde koruma derecesi IP20 ve IP40 Çalışma sıcaklığı -5°C ila 60°C Depolama sıcaklığı -40°C ila 85°C.
seri
Easy9
cihaz uygulaması
Dağıtım
Ürün ya da bileşen tipi
Minyatür devre kesici
Ürün grubu
Easy9 MCB
Poles
3P
korumalı kutupların sayısı
3
[In] nominal akım
32 A
Şebeke tipi
AC
açma birimi teknolojisi
Termik Manyetik
eğim kodu
C
kesme kapasitesi
10000 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1
10000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1
yalıtıma uygunluk
Evet 'e uygunIEC 60898-1
Şebeke frekansı
50/60 Hz
[Ue] nominal çalışma voltajı
400 V AC 50/60 Hz
manyetik açma limiti
5...10 x In
[Ics] nominal hizmet kesme kapasitesi
10 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1
sınırlama sınıfı
3 'e uygunIEC 60898-1
[Ui] nominal yalıtım voltajı
500 V AC 50/60 Hz 'e uygunIEC 60898-1
[Uimp] nominal darbe dayanım voltajı
4 kV 'e uygunIEC 60898-1
kontak konum göstergesi
Evet
Kontrol tipi
Geçiş
Cihaz üzerii sinyalizasyon
Olmadan
Montaj Tipi
Takılabilir
montaj desteği
DIN rayı
9 mm vida adımı
6
Yükseklik
81 mm
Genişlik
54 mm
Derinlik
66,5 mm
renk
Gri (RAL 7035)
Mekanik dayanıklılık
20000 cycles
elektrik dayanıklılığı
4000 cycles
bağlantılar - terminaller
Tünel tipi terminal (üst veya alt) 1…25 mm² esnek
Tünel tipi terminal (üst veya alt) 1…35 mm² sert
tel sıyırma uzunluğu
14 mm for üst veya alt connection
sıkma torku
3,5 N.m üst veya alt
toprak kaçağı koruması
Yok
Standartlar
IEC 60898-1
Ürün sertifikaları
CE
IP koruma derecesi
IP20 conforming to IEC 60529
kirletme derecesi
2
tropik iklim
2
bağıl nem
95 % -de -5…60 °C
Nominal çalışma ortam sıcaklığı
-5…60 °C
Depolama ortam koşulları
-40…85 °C
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
7,5 cm
Package 1 Width
5,3 cm
Package 1 Length
8,5 cm
Package 1 Weight
358,0 g
Unit Type of Package 2
CAR
Number of Units in Package 2
4
Package 2 Height
88 mm
Package 2 Width
78 mm
Package 2 Length
226 mm
Package 2 Weight
1432 g
Unit Type of Package 3
S03
Number of Units in Package 3
48
Package 3 Height
30 cm
Package 3 Width
30 cm
Package 3 Length
40 cm
Package 3 Weight
17,184 kg
