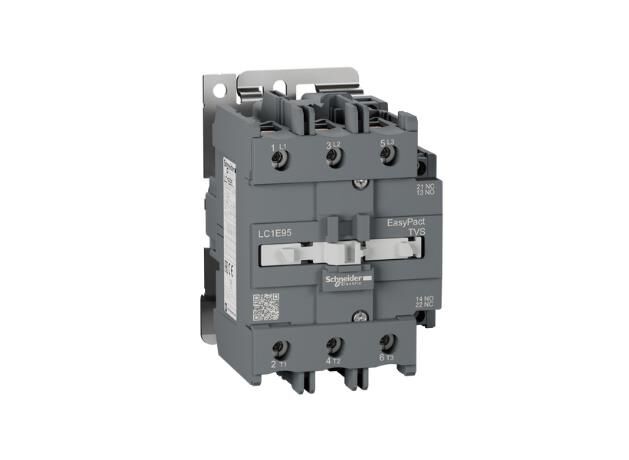

Schneider Electric LC1E95M5 95A 45kW Kontaktör 3P 220VAC
seri
Easy TeSys
Ürün serisi
Easy TeSys Control
Ürün ya da bileşen tipi
Kontaktör
Ürün grubu
LC1E
kontaktör uygulaması
Direnç yükü
Motor kontrol
kullanım kategorisi
AC-3
AC-1
Kutup tanımı
3P
[Ue] nominal çalışma voltajı
Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı
95 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi
125 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi
[Uc] control circuit voltage
220 V AC 50 Hz
motor gücü kW
45 kW at 415 V
45 kW at 440 V
45 kW at 500 V
25 kW at 220...230 V AC 50/60 Hz
45 kW at 380...400 V
55 kW at 660...690 V
kutup kontak düzenleme
3 NA
[Ith] klasik açık hava termik akımı
120 A (at 55 °C)
Irms nominal kapama kapasitesi
950 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
nominal kesme kapasitesi
760 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı
135 A 40 °C - 600 s for güç devresi
800 A 40 °C - 10 s for güç devresi
400 A 40 °C - 60 s for güç devresi
ilgili sigorta değeri
10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1
160 A gG at <= 690 V coordination tip 1 for güç devresi
ortalama empedans
0,8 mOhm - Ith 120 A 50 Hz for güç devresi
kutup başına güç dağılımı
7,2 W AC-3
12 W AC-1
[Ui] nominal yalıtım voltajı
690 V 'e uygunIEC 60947-4-1
aşırı gerilim kategorisi
III
kirletme derecesi
3
[Uimp] nominal darbe dayanım voltajı
6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık
3000000 cycles
elektrik dayanıklılığı
900000 cycles AC-3
350000 cycles AC-1
kontrol devresi tipi
AC -de 50 Hz
kontrol devresi gerilim limitleri
0,85...1,1 Uc -5…55 °C çalışma 50 Hz
0,3...0,6 Uc -5…55 °C düşme 50 Hz
VA cinsinden kalkış gücü
200 VA 50 Hz cos phi 0,75 (at 20 °C)
220 VA 60 Hz cos phi 0,75 (at 20 °C)
VA cinsinden tutma güç tüketimi
22 VA 60 Hz cos phi 0,3 (at 20 °C)
20 VA 50 Hz cos phi 0,3 (at 20 °C)
ısı dağılımı
6…10 W for kontrol devresi
çalışma süresi
20...35 msn kapanışta
6...30 ms açılışta
Maksimum çalışma hızı
1200 cyc/h -de <60 °C
bağlantılar - terminaller
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 4…16 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 4…50 mm² - cable stiffness: katı kablo uçsuz
sıkma torku
Kontrol devresi: 1,2 N.m
Güç devresi: 12 N.m
yardımcı kontak düzenleme
1 NA + 1 NK
minimum anahtarlama gerilimi
17 V for kontrol devresi
minimum anahtarlama akımı
5 mA for kontrol devresi
yalıtım direnci
> 10 MOhm for kontrol devresi
çakışmama süresi
1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
montaj desteği
DIN rayı
Plaka
standartlar
IEC 60947-5-1
IEC 60947-4-1
IEC 60947-1
Ürün sertifikaları
EAC
CE
IP koruma derecesi
IP2X 'e uygunIEC 60529
koruyucu bakım
TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı
-20…70 °C Uc'de
-60…80 °C storage
-5…55 °C çalışma
çalışma yüksekliği
3000 m olmadan
yangına dayanıklılık
850 °C 'e uygunIEC 60695-2-1
mekanik dayanıklılık
Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 6 Gn)
Şoklar kontaktör kapalı (11 msn için 7 Gn)
Yükseklik
127 mm
Genişlik
85 mm
Derinlik
121 mm
Ürün ağırlığı
1,52 kg
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
15,2 cm
Package 1 Width
11,5 cm
Package 1 Length
15,8 cm
Package 1 Weight
1,558 kg
Unit Type of Package 2
S03
Number of Units in Package 2
5
Package 2 Height
30 cm
Package 2 Width
30 cm
Package 2 Length
40 cm
Package 2 Weight
8,315 kg
Unit Type of Package 3
P06
Number of Units in Package 3
40
Package 3 Height
77 cm
Package 3 Width
80 cm
Package 3 Length
60 cm
Package 3 Weight
76,524 kg
