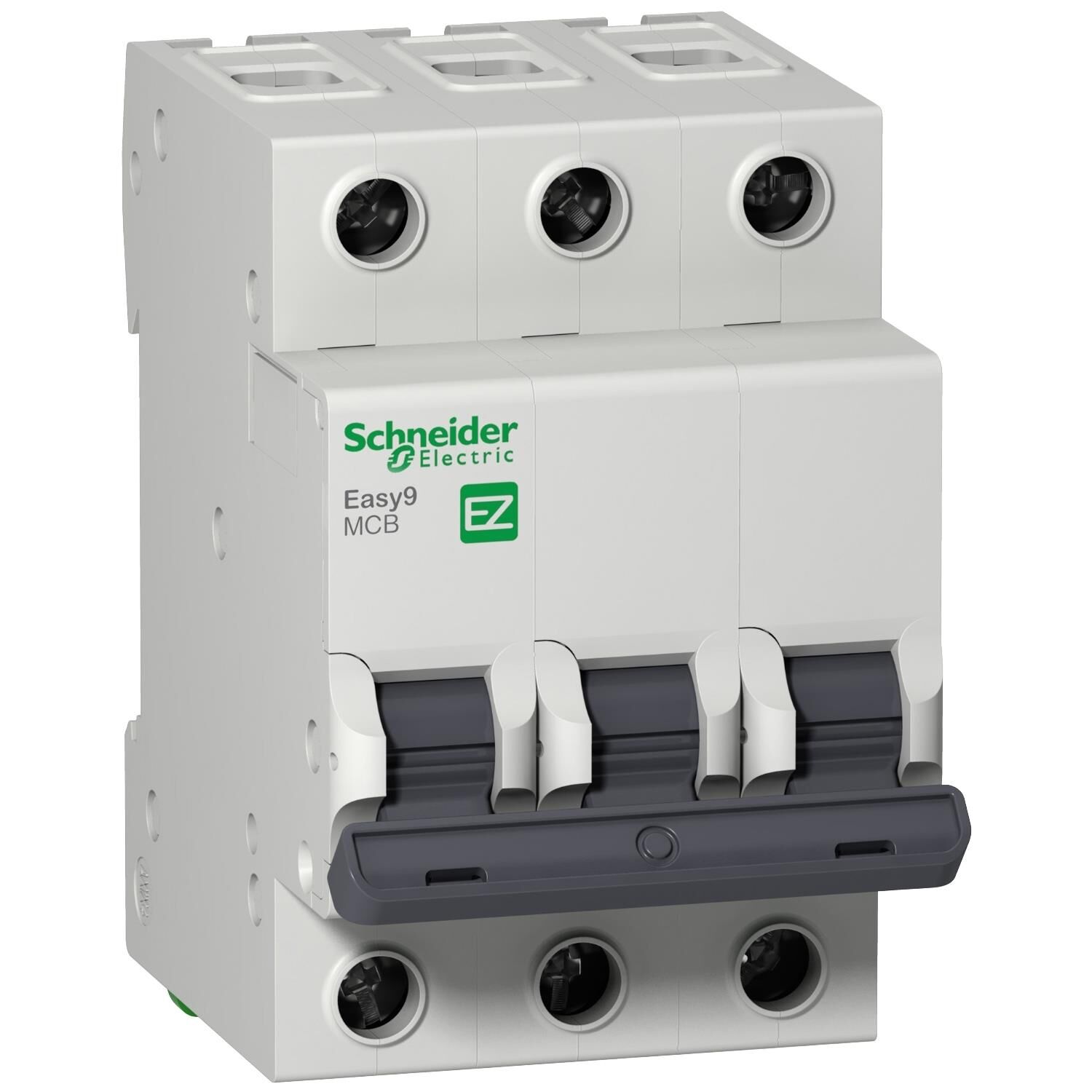

Schneider Electric EZ9F51340 3X40A 10kA C Serisi Otomatik Sigorta
Anma kısa devre kesme kapasitesi IEC 60898-1 Standardına uygun 230VAC'de 10000A'e kadar çıkar IEC 60898-1 Standardı ile uyumludur Bu ürün kısa devre korumasına ve aşırı yüklere karşı kablo korumasına sahiptir Kolun konumuna göre ön panelde bir arıza açma göstergesi vardır (O-I oyuk) Bu ürün, konut ve küçük ticari binalara yöneliktir 4000 devire kadar elektriksel dayanıma ve 20000 devire kadar mekanik dayanıma sahiptir Ue çalışma voltajı 400VAC Ui anma yalıtım voltajı 500VAC'dir Uimp anma darbe dayanıklılık voltajı 4kV Çalışma frekansı 50Hz veya 60Hz Modüler kurulum için DIN rayı üzerine monte edilebilir Ürün rengi açık gridir (RAL7035) Ebatlar (G) 54mm x (Y) 81mm x (D) 66.5mm IEC 60529 Standardına göre, kutu içinde koruma derecesi IP20 ve IP40 Çalışma sıcaklığı -5°C ila 60°C Depolama sıcaklığı -40°C ila 85°C.
seri Easy9 cihaz uygulaması Dağıtım Ürün ya da bileşen tipi Minyatür devre kesici Ürün grubu Easy9 MCB Poles 3P korumalı kutupların sayısı 3 [In] nominal akım 40 A Şebeke tipi AC açma birimi teknolojisi Termik Manyetik eğim kodu C kesme kapasitesi 10000 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1
10000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1yalıtıma uygunluk Evet 'e uygunIEC 60898-1 Şebeke frekansı 50/60 Hz [Ue] nominal çalışma voltajı 400 V AC 50/60 Hz manyetik açma limiti 5...10 x In [Ics] nominal hizmet kesme kapasitesi 10 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1 sınırlama sınıfı 3 'e uygunIEC 60898-1 [Ui] nominal yalıtım voltajı 500 V AC 50/60 Hz 'e uygunIEC 60898-1 [Uimp] nominal darbe dayanım voltajı 4 kV 'e uygunIEC 60898-1 kontak konum göstergesi Evet Kontrol tipi Geçiş Cihaz üzerii sinyalizasyon Olmadan Montaj Tipi Takılabilir montaj desteği DIN rayı 9 mm vida adımı 6 Yükseklik 81 mm Genişlik 54 mm Derinlik 66,5 mm renk Gri (RAL 7035) Mekanik dayanıklılık 20000 cycles elektrik dayanıklılığı 4000 cycles bağlantılar - terminaller Tünel tipi terminal (üst veya alt) 1…25 mm² esnek
Tünel tipi terminal (üst veya alt) 1…35 mm² serttel sıyırma uzunluğu 14 mm for üst veya alt connection sıkma torku 3,5 N.m üst veya alt toprak kaçağı koruması Yok Standartlar IEC 60898-1 Ürün sertifikaları CE IP koruma derecesi IP20 conforming to IEC 60529 kirletme derecesi 2 tropik iklim 2 bağıl nem 95 % -de -5…60 °C Nominal çalışma ortam sıcaklığı -5…60 °C Depolama ortam koşulları -40…85 °C Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 7,5 cm Package 1 Width 5,3 cm Package 1 Length 8,5 cm Package 1 Weight 358,0 g Unit Type of Package 2 CAR Number of Units in Package 2 4 Package 2 Height 88 mm Package 2 Width 78 mm Package 2 Length 226 mm Package 2 Weight 1432 g Unit Type of Package 3 S03 Number of Units in Package 3 48 Package 3 Height 30 cm Package 3 Width 30 cm Package 3 Length 40 cm Package 3 Weight 17,184 kg
